Capítulo 1: Arranque rápido

374

Português

1.7

Instalação das unidades

1.7.1

Unidade óptica PATA

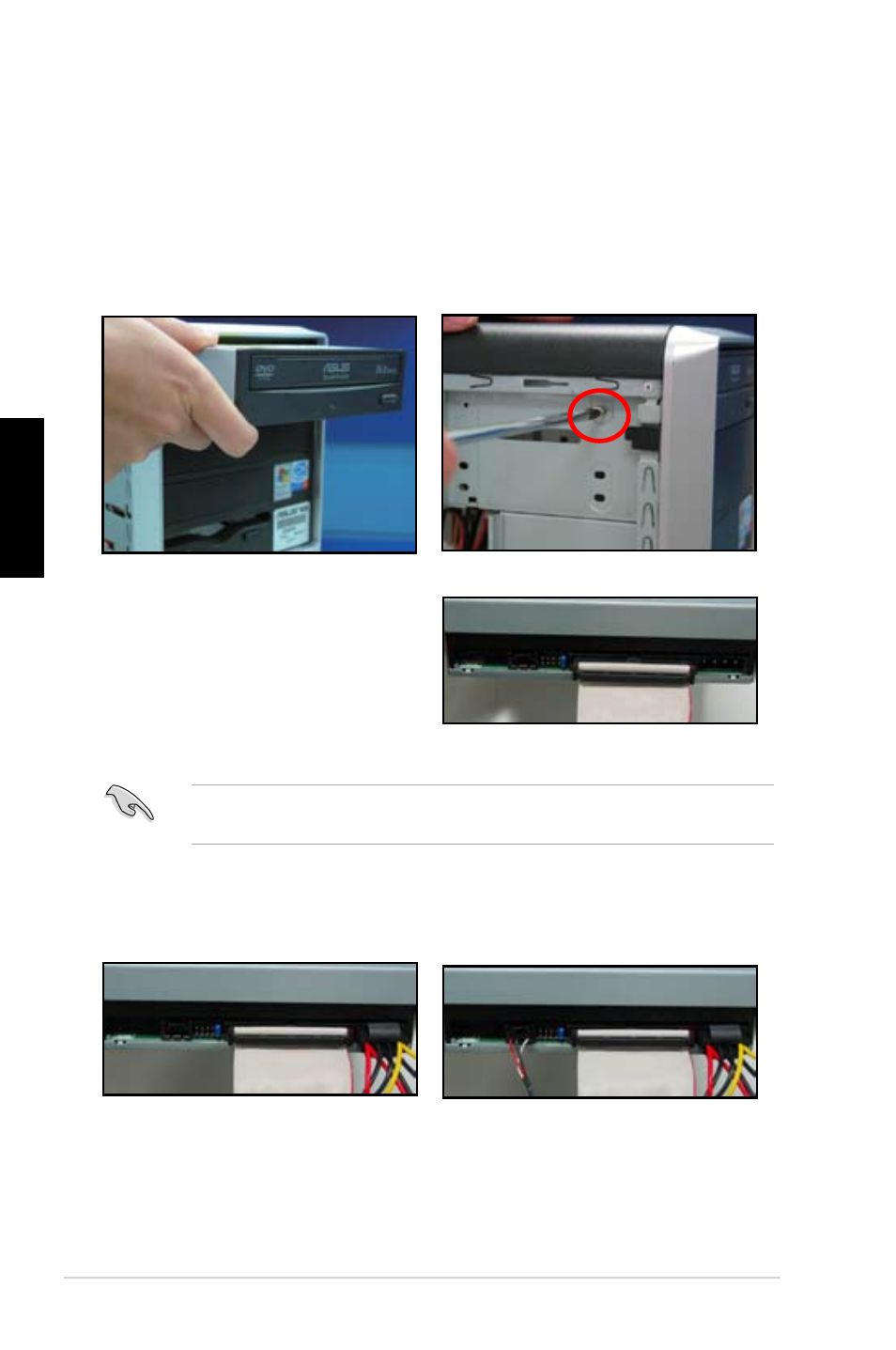

1. Remova a tampa e faça deslizar a

unidade óptica para o interior do

compartimento.

2. Alinhe os orifícios com os

parafusos e aperte-os para fixar a

unidade.

3. Oriente e ligue o cabo IDE à

unidade óptica. A risca vermelha

existente no cabo IDE corresponde

ao pino 1 e deve ficar alinhada com

a marcação de pino 1 existente na

unidade óptica.

4. Ligue o cabo de alimentação de 4

pinos à unidade óptica.

5. Ligue o cabo de áudio ao conector

respectivo existente na unidade

óptica.

Os cabos IDE apenas podem ser ligados ao respectivo conector. Nunca force a

entrada de um cabo IDE num conector.
