Глава 1: Бързо начало
100
Български
За свързване на кабелите на предния панел:
• RESET (бутон за рестарт)
• PLED (светодиод на захранването)
• PWRSW (ключ на захранването)
• IDE_LED (активен светодиод на IDE твърд диск)
• SPEAKER (конектор за говорителя)

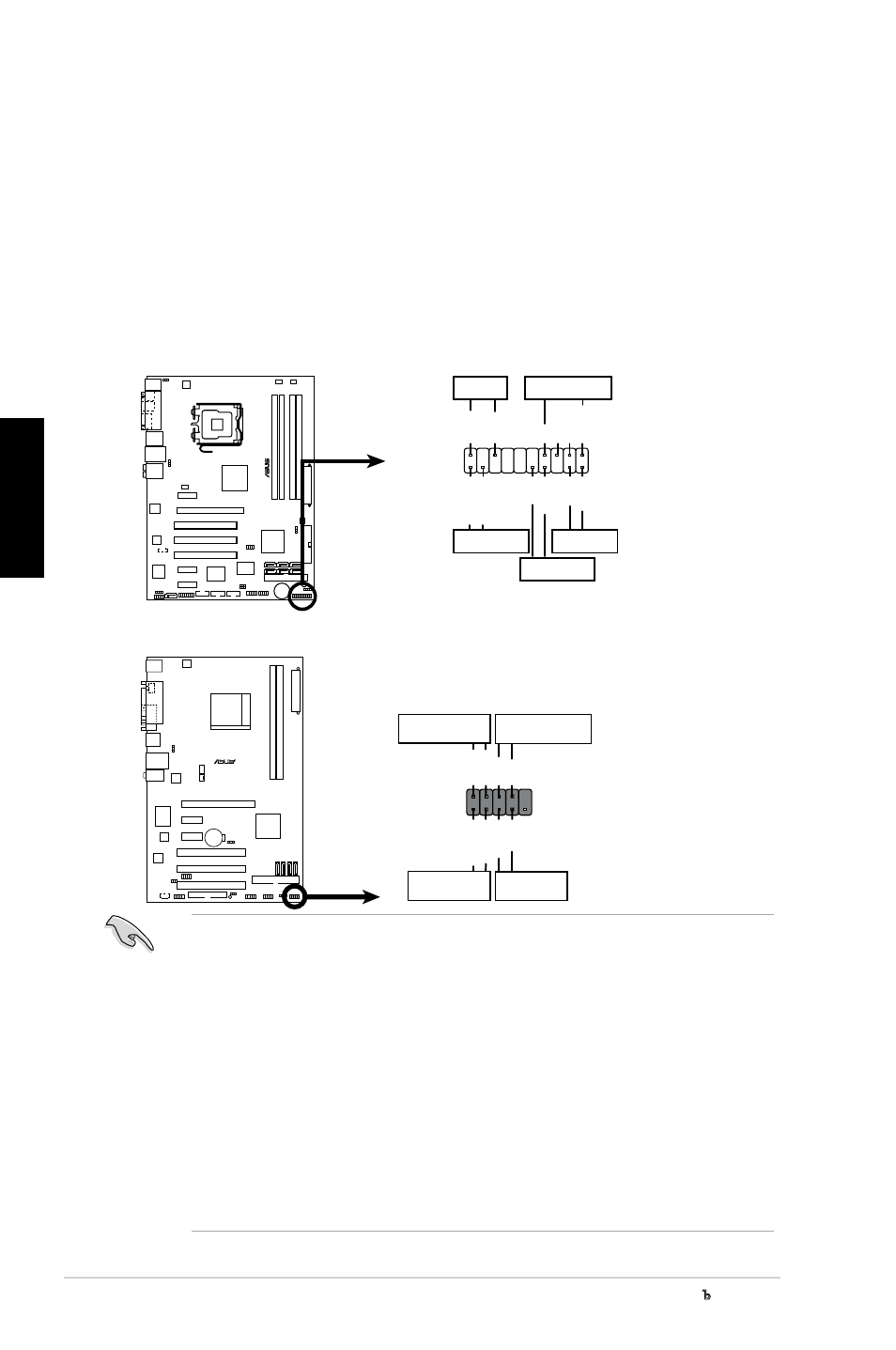

1.8 Кабели на предния панел
M2N-X
F_PANEL
PLED- PWR PLED+
Ground
GND
Reset
IDELED+ IDELED-
HD LED RESET
PWR LED PWR BTN
P5B-E
®
* Requires an ATX power supply.
PANEL
PLED-
PW
R
+5V Speaker
Ground
RESET
Ground
Reset
Ground Ground
PWRSW
PLED+
IDE_LED
-
IDE_LED
+
IDE_LED
PLED SPEAKER
PIN1
PIN1
• Кабелите на предния панел на вашето шаси може да се различават според
моделите и дизайна. Свържете тези конектори към дънната платка в съответствие с
надписа.
• Ако светодиодите не светват и мястото на пиновете е правилно, може би сте
разменили заземителните пинове и сигналните пинове. Обикновено белият
проводник е свързан със заземителния пин, а цветните проводници – със сигналните
пинове
• Кабелите SPEAKER (говорител), RESET (рестарт) и PWRSW (ключ на захранването)
на предния панел нямат определена ориентация, а кабелите IDE_LED (IDE
светодиод) и PLED (светодиод на захранването) имат. Свържете пин 1 на кабела с
пин 1 на дънната платка.
• Конекторът на предния панел варира според модела на вашата дънна платка, за
повече информация направете справка с ръководството за потребителя.
20-8 пинов конектор на предния панел
10-1 пинов конектор на предния панел
* Изисква ATX захранване.
