Podręcznik instalacji płyty głównej ASUS
325
Polski

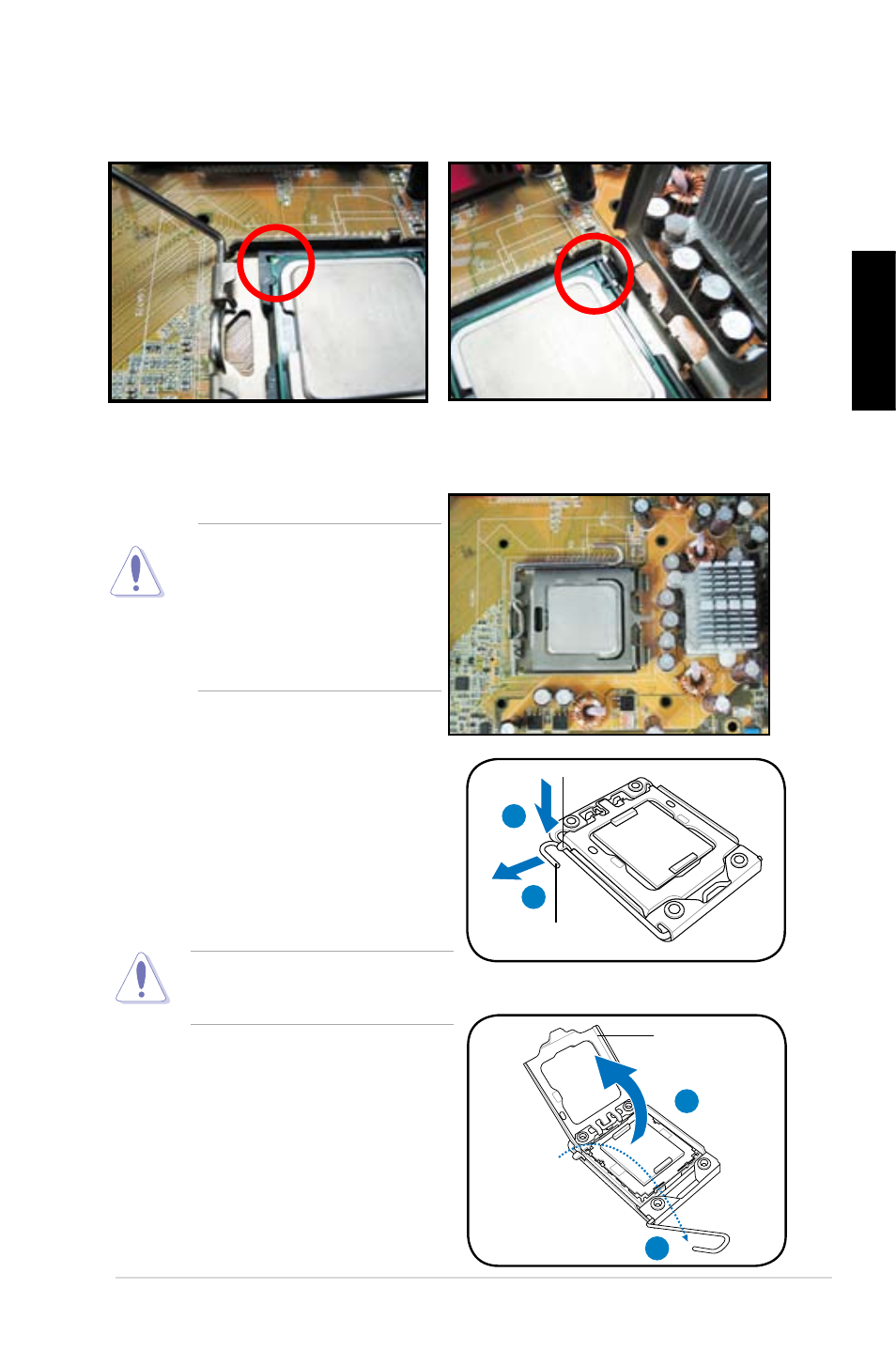

5. Dopasuj klucz wyrównania gniazda do wypustu na procesorze.
6. Zamknij płytę mocowania, następnie naciśnij dźwignię mocowania, aż do
zaskoczenia w klapce przytrzymującej.
Procesor pasuje wyłącznie w
jednym kierunku. NIE NALEŻY
wkładać procesora na siłę do
gniazda w celu zabezpieczenia
przed wygięciem złączy w
gnieździe i uszkodzeniem
procesora!
1.1.2 Gniazdo Intel LGA1366
1. Odszukaj gniazdo CPU na płycie
głównej.
Aby zapobiec uszkodzeniu szpilek złącza
nie należy zdejmować nasadki PnP,
dopóki nie zostanie zainstalowany CPU.
2. Naciśnij kciukiem (A) dźwignię
ładowania, a następnie przesuń ją
w lewo (B), aż do zwolnienia jej z
zaczepu podtrzymującego.
A
B
Dźwignia ładowania
Zaczep podtrzymujący
3. Unieś dźwignię ładowania w
kierunku strzałki pod kątem 135º.
4. Unieś kciukiem płytę ładowania i
palcem wskazującym do kąta 100º.
Płyta ładowania
4
3
