ASUS 마더보드 설치 설명서
287
한국어
전면 패널 케이블 연결하기:
• RESET (리셋 스위치)
• PLED (전원 LED)
• PWRSW (전원 스위치)
• IDE_LED (IDE 하드디스크 동작 LED)
• SPEAKER (스피커 커넥터)

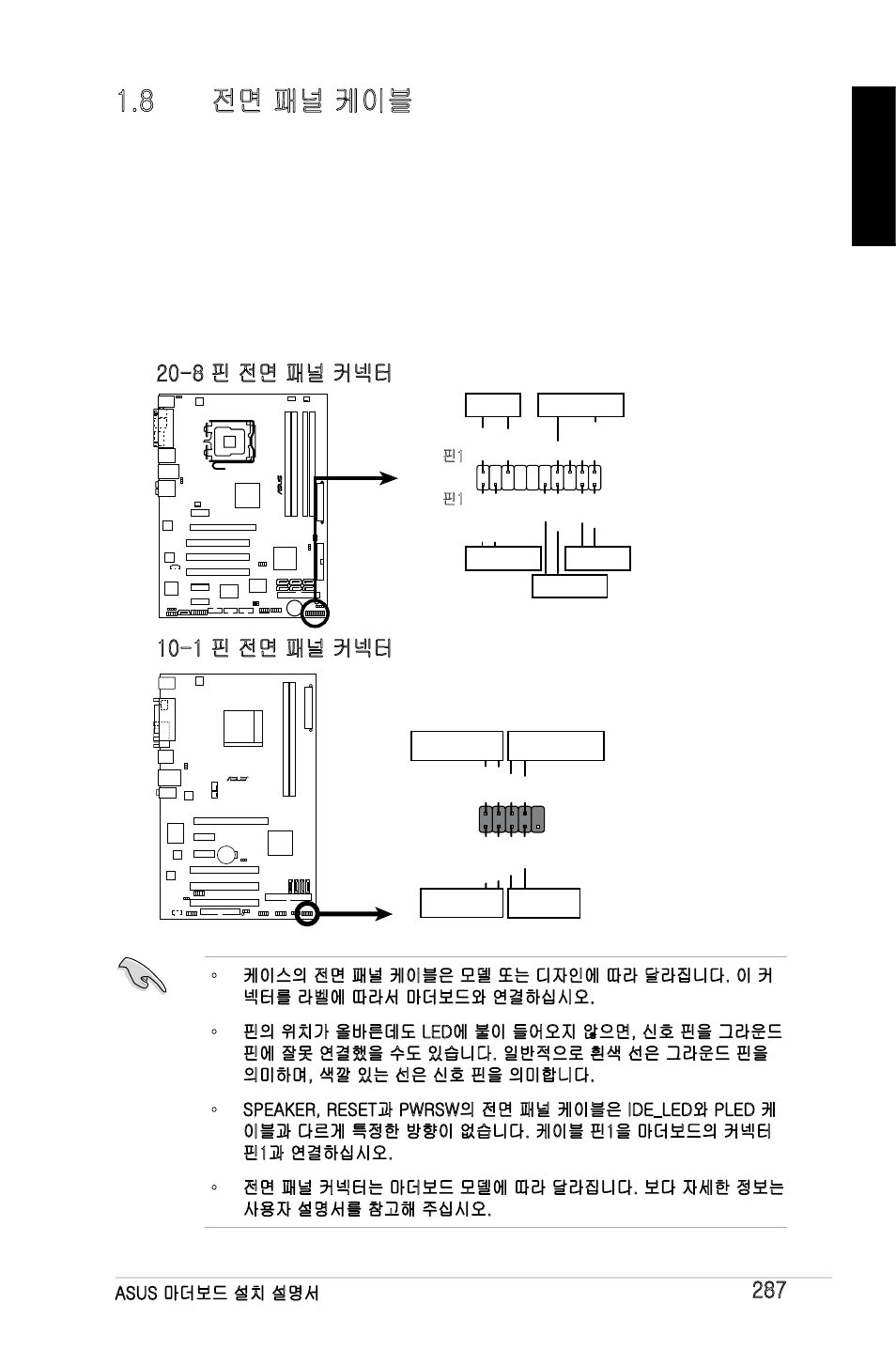

1.8 전면 패널 케이블
M2N-X
F_PANEL
PLED- PWR PLED+
Ground
GND
Reset
IDELED+ IDELED-
HD LED RESET
PWR LED PWR BTN
P5B-E
®
* Requires an ATX power supply.
PANEL
PLED-
PW
R
+5V Speaker
Ground
RESET
Ground
Reset
Ground Ground
PWRSW
PLED+
IDE_LED
-
IDE_LED
+
IDE_LED
PLED SPEAKER
핀1
핀1
• 케이스의 전면 패널 케이블은 모델 또는 디자인에 따라 달라집니다. 이 커
넥터를 라벨에 따라서 마더보드와 연결하십시오.
• 핀의 위치가 올바른데도 LED에 불이 들어오지 않으면, 신호 핀을 그라운드
핀에 잘못 연결했을 수도 있습니다. 일반적으로 흰색 선은 그라운드 핀을
의미하며, 색깔 있는 선은 신호 핀을 의미합니다.
• SPEAKER, RESET과 PWRSW의 전면 패널 케이블은 IDE_LED와 PLED 케
이블과 다르게 특정한 방향이 없습니다. 케이블 핀1을 마더보드의 커넥터
핀1과 연결하십시오.
• 전면 패널 커넥터는 마더보드 모델에 따라 달라집니다. 보다 자세한 정보는
사용자 설명서를 참고해 주십시오.
20-8 핀 전면 패널 커넥터
10-1 핀 전면 패널 커넥터
