ASUS alaplap telepítési útmutató
171
Magyar

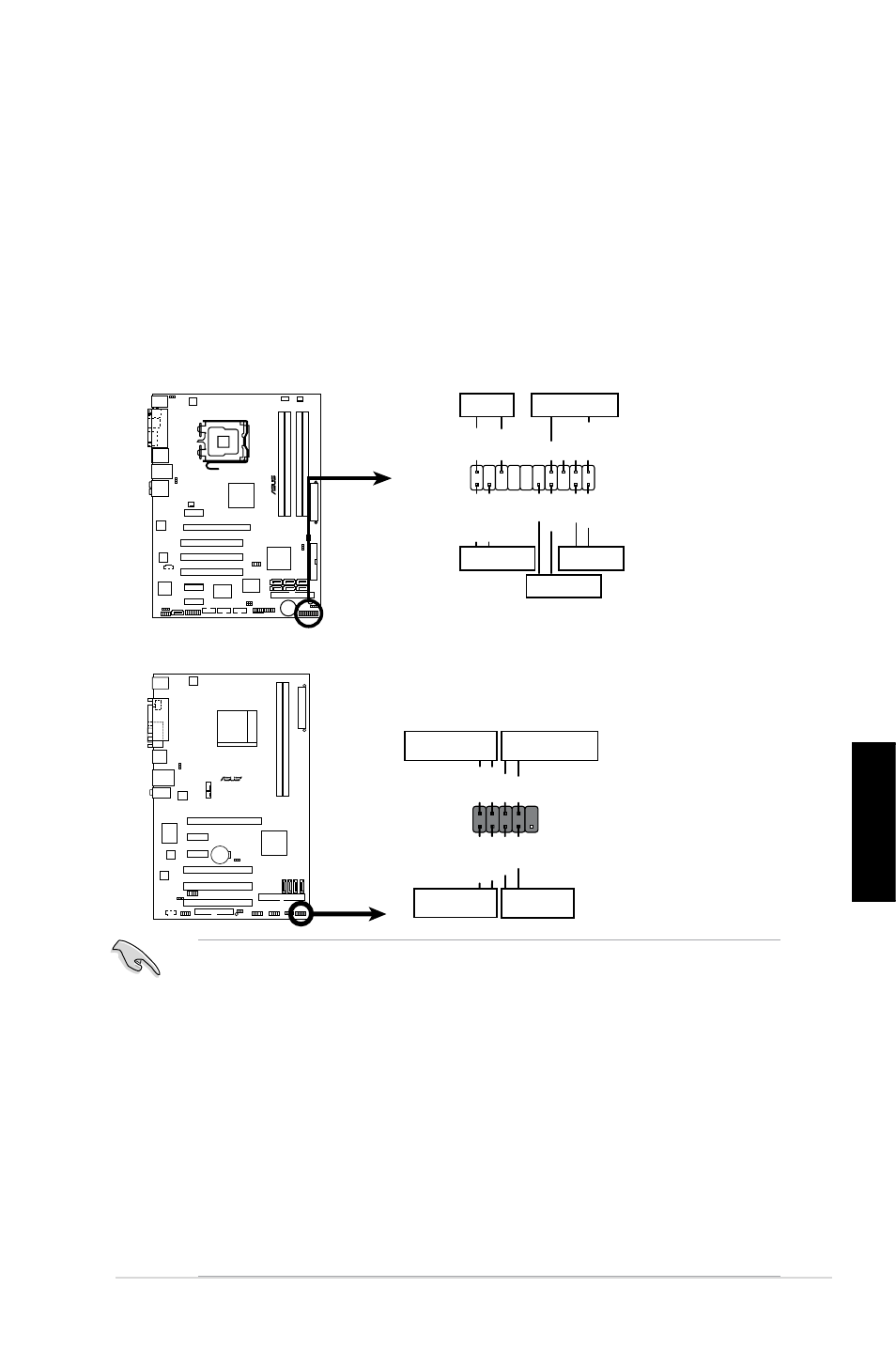

Az előlap kábeleinek csatlakoztatása:
•
RESET (alaphelyzet kapcsoló)
• PLED (Bekapcsolt állapotot jelző LED)
• PWRSW (Üzemkapcsoló)
• IDE_LED (Merevlemez tevékenységet jelző LED)
• SPEAKER (Hangszóró-csatlakozó)
1.8 Az előlap kábelei
M2N-X
F_PANEL
PLED- PWR PLED+
Ground
GND
Reset
IDELED+ IDELED-
HD LED RESET
PWR LED PWR BTN
P5B-E
®
* Requires an ATX power supply.
PANEL
PLED-
PW
R
+5V Speaker
Ground
RESET
Ground
Reset
Ground Ground
PWRSW
PLED+
IDE_LED
-
IDE_LED
+
IDE_LED
PLED SPEAKER
PIN1
PIN1
• Az Ön számítógépházának előlapkábelei típusonként vagy kialakításként
eltérhetnek. Csatlakoztassa e csatlakozókat az alaplaphoz a címkék
szerint.
• HA a LED kijelzők annak ellenére nem világítanak, hogy a megfelelő
helyre csatlakoztatta őket, elképzelhető, hogy felcserélte a földérintkezőt a
jelérintkezővel. Általában a fehér színű vezeték a föld-, a színkódolt pedig a
jelcsatlakozóhoz vezet.
• A SPEAKER, RESET és PWRSW előlapi kábelek iránya nincs
meghatározva, míg az IDE_LED és PLED kábelek irányára ügyelni
kell. Csatlakoztassa a PIN1 jelzésű kábelt az alaplap PIN1 jelzésű
csatlakozójához.
• Az előlapi csatlakozó az alaplap típusától függően eltérő lehet. További
tájékoztatásért tekintse meg a felhasználói útmutatót.
20-8 pin front panel connector
10-1 pin front panel connector
* ATX tápegység szükséges hozzá.
