PNEG-1717 CE Approved GSI/FFI Portable Dryer Manual
29
5. Vision Control Panel

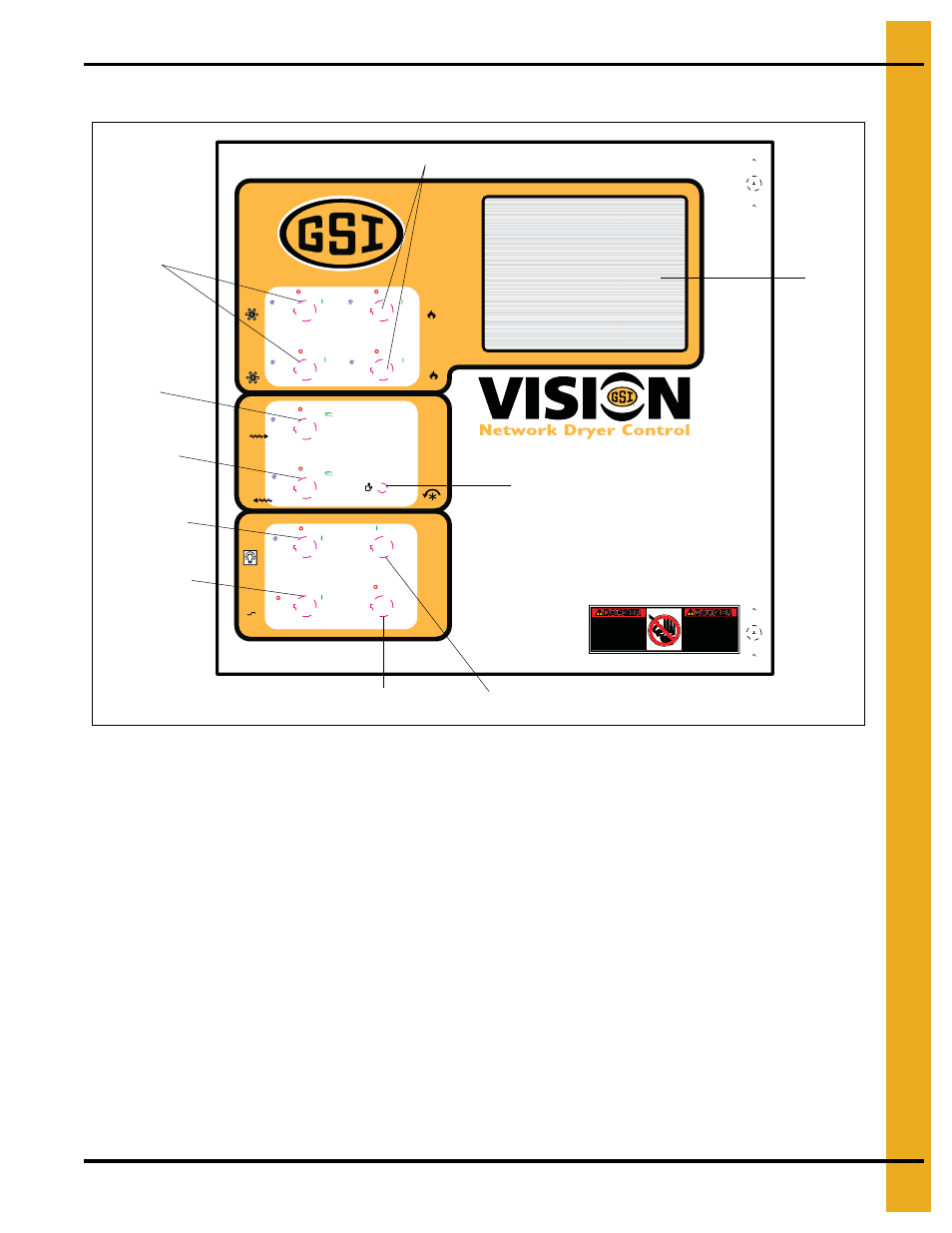

Vision Control Panel Layout
Figure 5A
NOTE: Switches on this panel operate via software and MUST NOT be used as a service lock outs.
ISOLATE and LOCK OFF at the main disconnect when servicing.
Switches illuminate to indicate specific element is running.
Control Power Switch
Controls power to the Vision control system only.
NOTE: Does not disconnect the power to components in the upper and lower control boxes. Use the main
disconnect for this.
Fan Switch
1. Selects/deselects each fan.
2. Bottom fan is always # 1.
3. ON (1) = Continuous fan.
4. AUTO (0/1) = Fan operates except during unload.
AUTO
AUTO
AUTO
AUTO
AUTO
(FANS RUN
EXCEPT DURING
BATCH UNLOAD)
(LES VENTILATEURS
FONCTIONNENT EXCEPTÉ
PENDANT UN
DÉCHARGEMENT DE LOT)
(FANS RUN
CONTINUOUSLY)
MARCHE
ON
MARCHE
ON
MARCHE
ON
MARCHE
ON
AUTO
MARCHE
ON
MARCHE
ON
(LES VENTILATEURS
FONCTIONNENT
CONTINUELLEMENT)
OFF
ARRÊT
OFF
ARRÊT
OFF
ARRÊT
OFF
ARRÊT
OFF
ARRÊT
OFF
ARRÊT
(HEATER “ON”
DURING BATCH DRY
CYCLE ONLY)
(RADIATEUR EN MARCHE
PENDANT LE CYCLE DE
SÉCHAGE SEULEMENT)
(HEATER “ON” WHEN
FAN RUNNING)
(RADIATEUR EN MARCHE
QUAND LE VENTILATEUR
FONCTIONNE)
(FANS RUN EXCEPT
DURING BATCH UNLOAD)
(LES VENTILATEURS
FONCTIONNENT EXCEPTÉ
PENDANT UN
DÉCHARGEMENT DE LOT)
(FANS RUN
CONTINUOUSLY)
(LES VENTILATEURS
FONCTIONNENT
CONTINUELLEMENT)
(HEATER “ON”
DURING BATCH DRY
CYCLE ONLY)
(HEATER “ON” WHEN FAN
RUNNING)
(RADIATEUR EN MARCHE
PENDANT LE CYCLE DE
SÉCHAGE SEULEMENT)
(RADIATEUR EN MARCHE
QUAND LE VENTILATEUR
FONCTIONNE)
TIMED SHUTDOWN
ARRÊT SYNCHRONISÉ
MANUAL
MANUEL
MANUAL
MANUEL
COMPUTER SELECTED
MODE
MODE SÉLECTIONNÉ
PAR L’ORDINATEUR
PRESS KNOB TO
ADJUST SPEED
APPUYEZ SUR LE BOUTON
POUR AJUSTER LA VITESSE
AUTO
OFF
ARRÊT
OFF
ARRÊT
START
DÉBUTER
STOP
ARRÊTER
2
1
FAN
VENTILATEUR
Fan switches
Heater switches
Touch
screen
Load auger
switch
Unload auger
switch
Operator light
switch
Control power
switch
Stop switch
Start switch
Meter roll speed
FAN
VENTILATEUR
2
HEATER
BRÛLEUR
1
HEATER
BRÛLEUR
LOAD AUGER
CHARGER
LA FOREUSE
UNLOAD
AUGER
DÉCHARGER
LA FOREUSE
METER ROLL
SPEED
VITESSE DE
COMPTEUR
DE ROULEMENT
LIGHT
LUMIÈRE
POWER
COURANT
START
STOP
DÉBUTER
ARRÊTER
Lockout power
before servicing.
Will cause injury
or death.
HIGH VOLTAGE.
Fermez le courant
avant l’entretien.
Causera blessure
ou la mort.
HAUTE TENSION.
DC-1981
