Español 4.998.137.265 Descripción de producto RML 0008 A
9 / 32
ST − FIR / PRM1 / deh
610−4.998.153.973 / A2
Descripción de las funciones
d El módulo del relé de baja tensión proporciona 8 salidas de relé, forma C con contactos secos
para conectar cargas externas. Cada salida está equipada con una opción de contacto
normalmente abierto (NO) y normalmente cerrado (NC).

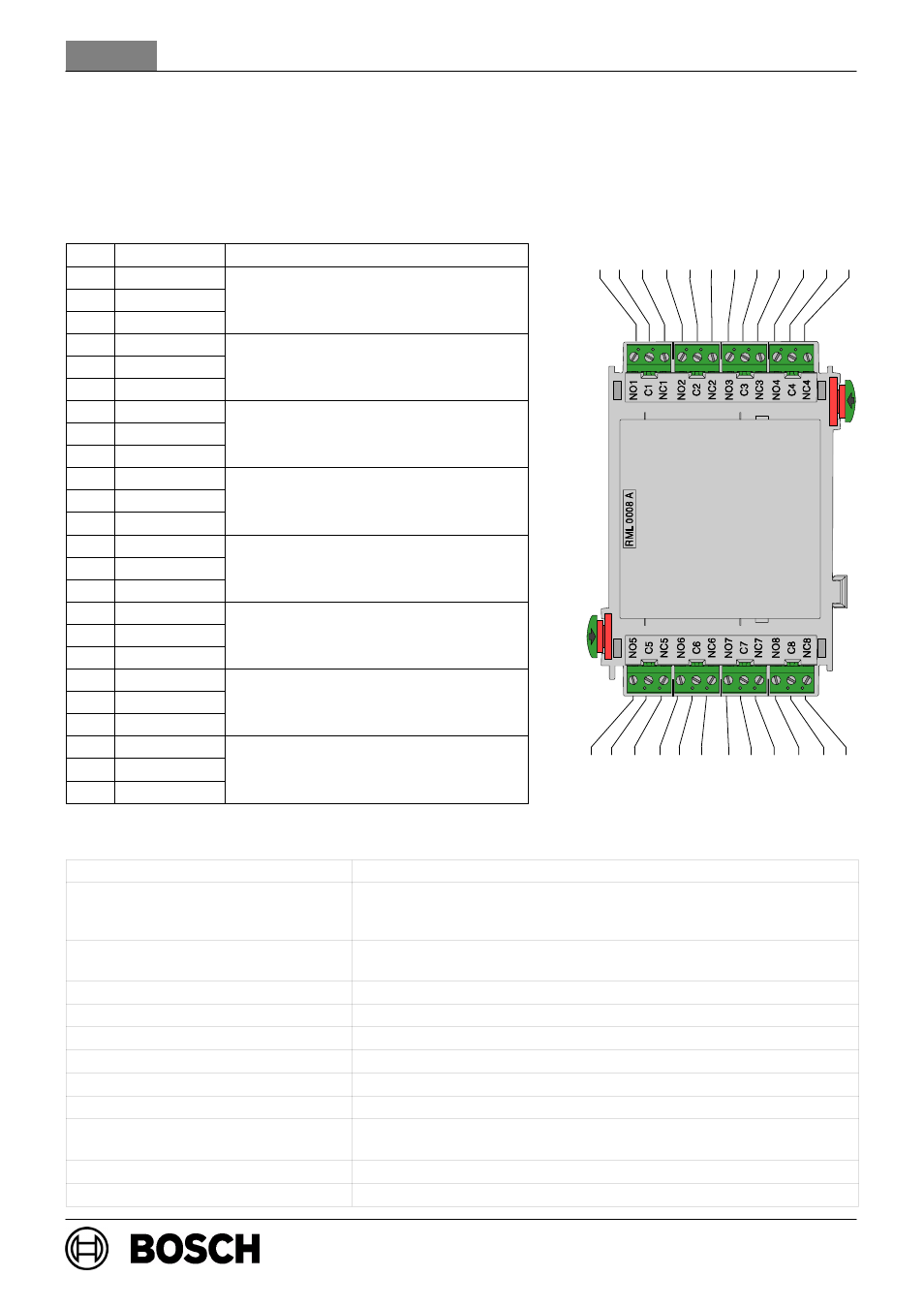

Cableado
Pos. Marcación Conexión
1 NO1
2 C1 Salida de relé 1
3 NC1
Salida de relé 1
4 NO2
5 C2 Salida de relé 2
6 NC2
Salida de relé 2
7 NO3
8 C3 Salida de relé 3
9 NC3
Salida de relé 3
10 NO4
11 C4 Salida de relé 4
12 NC4
Salida de relé 4
13 NO5
14 C5 Salida de relé 5
15 NC5
Salida de relé 5
16 NO6
17 C6 Salida de relé 6
18 NC6
Salida de relé 6
19 NO7
20 C7 Salida de relé 7
21 NC7
Salida de relé 7
22 NO8
23 C8 Salida de relé 8
24 NC8
Salida de relé 8
Especificaciones técnicas
Tensión de entrada (mín. − máx.) 20 V DC − 30 V DC
Máx. Consumo de corriente
− modo de espera
− todos los relés accionados
3,3 mA
85,8 mA
Máx. capacidad del contacto del
relé 30 V DC / 1 A
Clase de seguridad II según IEC 60950 / EN 60950
Protección EMI / EMC EN 50081−1 / FCC Parte 15
Clase de protección IP 30 según IEC 60529
Temperatura de funcionamiento −5
_C . . . 50 _C (23 _F . . . 122 _F)
Temperatura de almacenamiento −20
_C . . . 60 _C (−4 _F . . . 140 _F)
Humedad relativa permitida máx. 95% sin condensación
Material y color de la carcasa Plástico ABS Polylac PA−766 (UL94 V−0),
antracita semibrillante, RAL 7016
Dimensiones (A x A x P) aprox. 127 x 96 x 60 mm (5,0 x 3,8 x 2,4 pulgadas)
Peso aprox. 150 g (5,3 onzas)
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17 18 19 20 21 22 23 24
