Suomi 4.998.137.265 Tuotekuvaus RML 0008 A
12 / 32
ST − FIR / PRM1 / deh
610−4.998.153.973 / A2
Toiminnan kuvaus
d Matalajännitteisessä relemoduulissa on kahdeksan kuivaliitoskytkimillä varustettua Form C
−releulostuloa ulkoisten kuormien kytkemiseen. Kaikissa ulostuloissa on Normally Open (NO,
normaalisti auki)− ja Normally Closed (NC, normaalisti suljettu) −asennot.

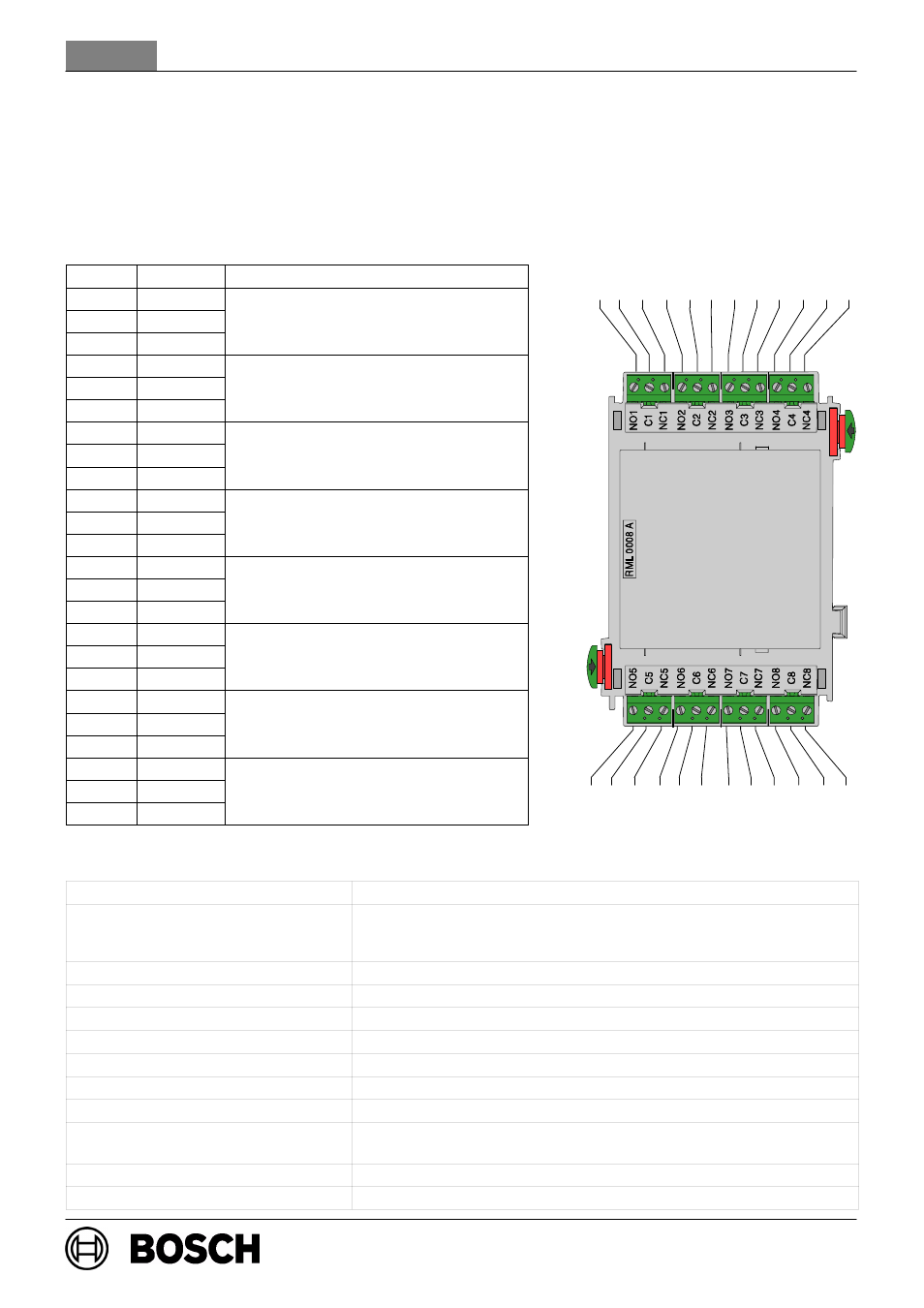

Johdotus
Tunnus Merkintä Liitäntä
1 NO1
2 C1 Releulostulo 1
3 NC1
Releulostulo 1
4 NO2
5 C2 Releulostulo 2
6 NC2
Releulostulo 2
7 NO3
8 C3 Releulostulo 3
9 NC3
Releulostulo 3
10 NO4
11 C4 Releulostulo 4
12 NC4
Releulostulo 4
13 NO5
14 C5 Releulostulo 5
15 NC5
Releulostulo 5
16 NO6
17 C6 Releulostulo 6
18 NC6
Releulostulo 6
19 NO7
20 C7 Releulostulo 7
21 NC7
Releulostulo 7
22 NO8
23 C8 Releulostulo 8
24 NC8
Releulostulo 8
Tekniset tiedot
Tulojännite (min. − maks.) 20 V DC − 30 V DC
Enintään enintään
− valmiustila
− kaikki releet käytössä
3,3 mA
85,8 mA
enintään enimmäisluokitus 30 V DC / 1 A
Turvallisuusluokitus II, IEC 60950 / EN 60950 mukaisesti
EMI/EMC−suojaus EN 50081−1 / FCC Part 15
Suojausluokitus IP 30, IEC 60529 mukaisesti
Käyttölämpötila −5 _C. . . 50 _C (23 _F. . . 122 _F)
Säilytyslämpötila −20 _C. . . 60 _C (−4 _F. . . 140 _F)
Suhteellinen kosteus enintään 95 % tiivistymätön
Kotelon materiaali ja väri ABS−muovi, Polylac PA−766 (UL94 V−0)
puolikiiltävä anthrazit, RAL 7016
Mitat (K x L x S) noin 127 x 96 x 60 mm
Paino noin 150 g
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17 18 19 20 21 22 23 24
