Polski 4.998.137.265 RML 0008 A − opis produktu
23 / 32
ST − FIR / PRM1 / deh
610−4.998.153.973 / A2
Opis działania
d Przekaƺnik niskiego napięcia posiada 8 bezpotencjałowych styków wyjściowych typu C
przeznaczonych do przełączania zewnętrznych obciąƼeń. KaƼde wyjście posiada styk normalnie
otwarty (NO) i normalnie zamknięty (NC).

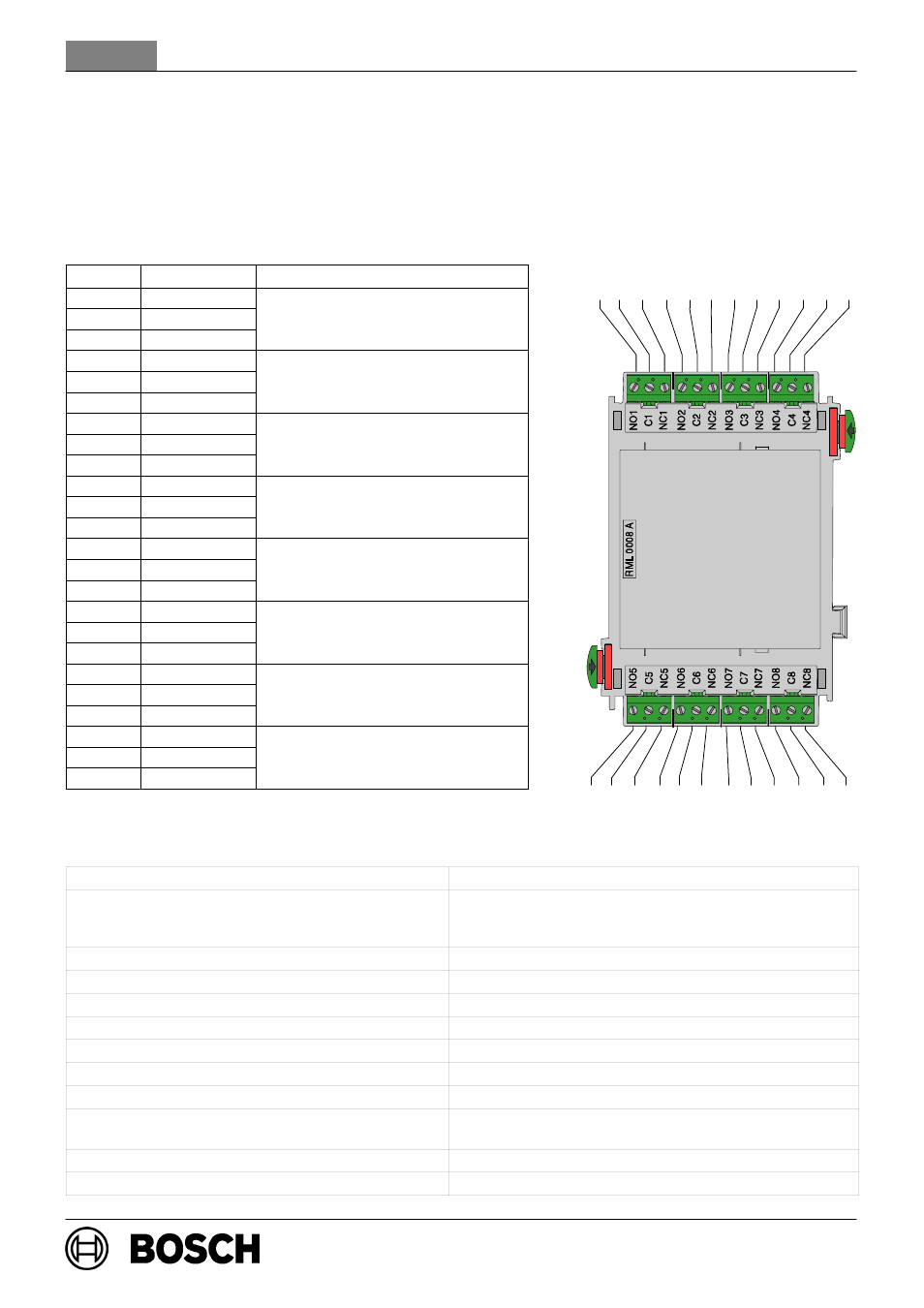

Gniazda połączeniowe
Pozycja Oznaczenie Połączenie
1 NO1
2 C1 Wyjście 1 przekaƺnika
3 NC1
Wyjście 1 przekaƺnika
4 NO2
5 C2 Wyjście 2 przekaƺnika
6 NC2
Wyjście 2 przekaƺnika
7 NO3
8 C3 Wyjście 3 przekaƺnika
9 NC3
Wyjście 3 przekaƺnika
10 NO4
11 C4 Wyjście 4 przekaƺnika
12 NC4
Wyjście 4 przekaƺnika
13 NO5
14 C5 Wyjście 5 przekaƺnika
15 NC5
Wyjście 5 przekaƺnika
16 NO6
17 C6 Wyjście 6 przekaƺnika
18 NC6
Wyjście 6 przekaƺnika
19 NO7
20 C7 Wyjście 7 przekaƺnika
21 NC7
Wyjście 7 przekaƺnika
22 NO8
23 C8 Wyjście 8 przekaƺnika
24 NC8
Wyjście 8 przekaƺnika
Dane techniczne
Napięcie wejściowe (min. − maks.) 20 VDC − 30 VDC
Maksymalny pobór prądu
− w trybie gotowości
− przy uruchomionych wszystkich przekaƺnikach
3,3 mA
85,8 mA
Maksymalne obciąƼenie styków przekaƺnika 30 VDC / 1 A
Klasa bezpieczeństwa II zgodnie z IEC 60950 / EN 60950
Ochrona przed zakłóceniami EMI / EMC EN 50081−1 / FCC, Część 15
Klasa ochrony IP 30 zgodnie z IEC 60529
Temperatura pracy −5 _C . . . 50 _C
Temperatura przechowywania −20 _C . . . 60 _C
Dopuszczalna wilgotność względna maks. 95% bez kondensacji
Materiał i kolor obudowy tworzywo ABS Polylac PA−766 (UL94 V−0)
antracyt, półpołysk, RAL 7016
Wymiary (wys. x szer. x gł.) ok. 127 x 96 x 60 mm
Masa ok. 150 g
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17 18 19 20 21 22 23 24
