Shqip 4.998.137.265 Përshkrimi i prodhimit RML 0008 A
4 / 32
ST − FIR / PRM1 / deh
610−4.998.153.973 / A2
Përshkrimi i funksioneve
d Moduli i relesë së tensionit të ulët jep 8 kontakte të tipit të thatë që formojnë daljet C të releve,
për të kyçur ngarkesat e jashtme. Çdo dalje ka një pozicion kontakti normalisht të hapur (NO)
dhe normalisht të mbyllur (NC).

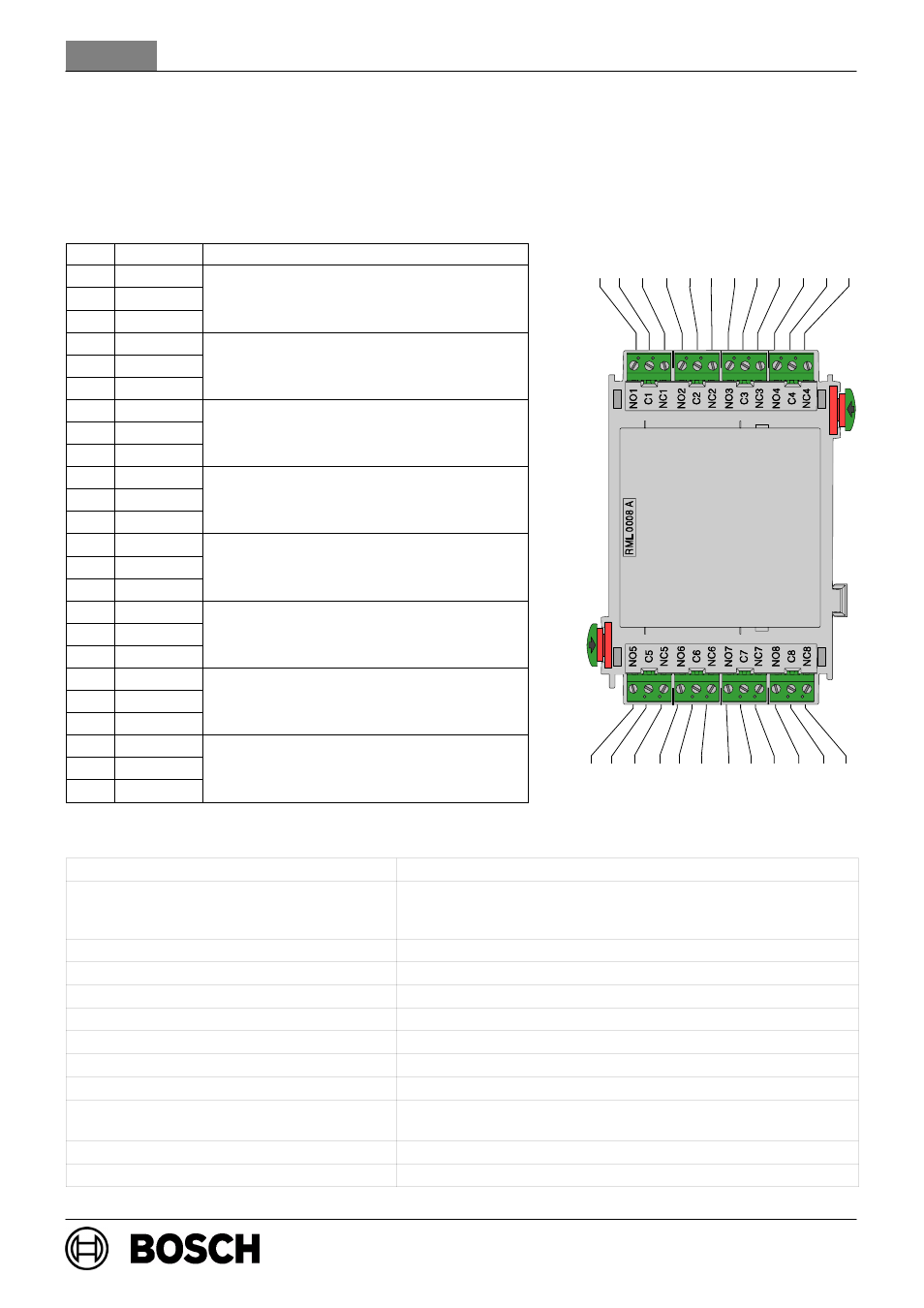

Rrjeti
Poz. Marka Lidhje
1 NO1
2 C1 Dalja e Relesë 1
3 NC1
Dalja e Relesë 1
4 NO2
5 C2 Dalja e Relesë 2
6 NC2
Dalja e Relesë 2
7 NO3
8 C3 Dalja e Relesë 3
9 NC3
Dalja e Relesë 3
10 NO4
11 C4 Dalja e Relesë 4
12 NC4
Dalja e Relesë 4
13 NO5
14 C5 Dalja e Relesë 5
15 NC5
Dalja e Relesë 5
16 NO6
17 C6 Dalja e Relesë 6
18 NC6
Dalja e Relesë 6
19 NO7
20 C7 Dalja e Relesë 7
21 NC7
Dalja e Relesë 7
22 NO8
23 C8 Dalja e Relesë 8
24 NC8
Dalja e Relesë 8
Karakteristika teknike
Tensioni i hyrjes (min. − max.) 20 mA në 24 V DC
Max. konsumi i rrymës
− funksionimi në gjendje qetësie
− të gjitha reletë e aktivizuara
3,3 mA
85,8 mA
Max. treguesi i kontaktit të relesë 30 V DC
Klasa e sigurisë IEC 60950 / EN 60950
Mbrojtja EMI / EMC EN 50081−1 / FCC Part 15
Klasa e mbrojtjes IP 30 si për IEC 60529
Temperatura e lejueshme e funksionimit −5
_C . . . 50 _C (23 _F . . . 122 _F)
Temperatura e lejueshme e magazinimit −20 _C . . . 60 _C (−4 _F . . . 140 _F)
Lagështia relative e lejueshme max. 95% nuk kondenson
Materiali dhe ngjyra e folesë ABS plastik Polylak PA−766 (UL94 V−0),
antracit gjysëm i shndritshëm, RAL 7016
Dimensionet (Lart. x Gjer. x Gjat.) përafërsisht 127 x 96 x 60 mm (7,9 x 3,9 x 1,6 inç)
Pesha përafërsisht 150 g (5,3 oncë)
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17 18 19 20 21 22 23 24
