Dansk 4.998.137.265 Produktbeskrivelse RML 0008 A
8 / 32
ST − FIR / PRM1 / deh
610−4.998.153.973 / A2
Funktionsbeskrivelse
d Lavstrømsrelæmodulet har 8 relæudgange i C−form (tørkontakter), til ekstern belastning.
Hver udgang har en NO−kontakt (normalt åben) og en NC−kontakt (normalt lukket).

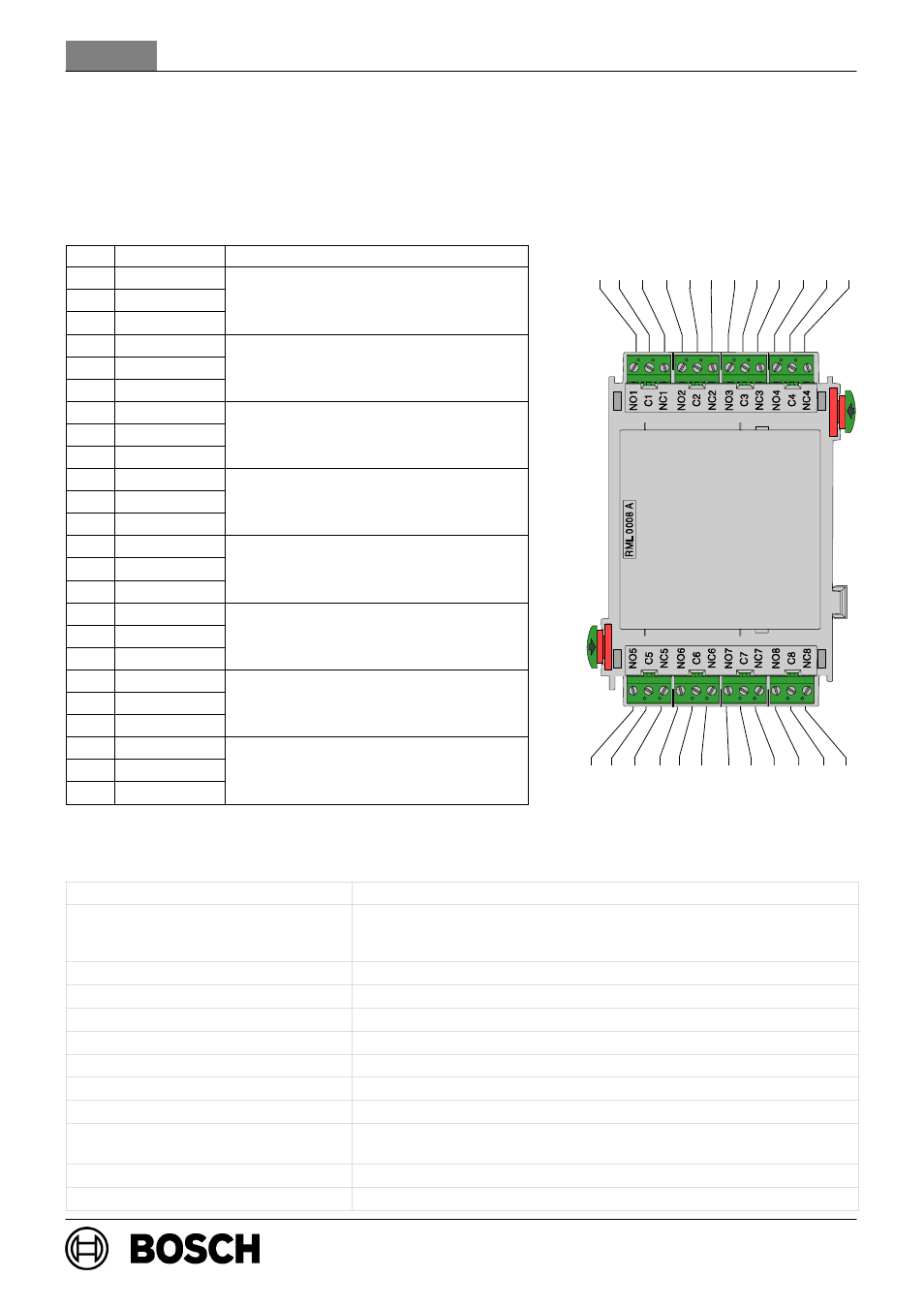

Kabelføring
Pos . Afmærkning Tilslutning
1 NO1
2 C1 Relæ udgang 1
3 NC1
Relæ udgang 1
4 NO2
5 C2 Relæ udgang 2
6 NC2
Relæ udgang 2
7 NO3
8 C3 Relæ udgang 3
9 NC3
Relæ udgang 3
10 NO4
11 C4 Relæ udgang 4
12 NC4
Relæ udgang 4
13 NO5
14 C5 Relæ udgang 5
15 NC5
Relæ udgang 5
16 NO6
17 C6 Relæ udgang 6
18 NC6
Relæ udgang 6
19 NO7
20 C7 Relæ udgang 7
21 NC7
Relæ udgang 7
22 NO8
23 C8 Relæ udgang 8
24 NC8
Relæ udgang 8
Tekniske specifikationer
Indgangsspænding (min. − maks.) 20 V DC − 30 V DC
Maks. strømforbrug
− standby−tilstand
− alle relæer aktiveret
3,3 mA
85,8 mA
Maks. klassificering af relækontakt 30 V DC / 1 A
Sikkerhedsklasse II i henhold til IEC 60950 / EN 60950
EMI / EMC beskyttelse EN 50081−1 / FCC del 15
Beskyttelsesklasse IP 30 i henhold til IEC 60529
Driftstemperatur −5 _C . . . 50 _C
Opbevaringstemperatur −20 _C . . . 60 _C
Tilladt relativ luftfugtighed maks. 95% ikke kondenserende
Kabinetmateriale og −farve ABS plast Polylac PA−766 (UL94 V−0),
halvglans antracit, RAL 7016
Dimensioner (H x B x D) ca. 127 x 96 x 60 mm
Vægt ca. 150 g
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17 18 19 20 21 22 23 24
