Description fonctionnelle
d Le module de relais basse tension fournit 8 sorties de relais en forme de C à contact sec
permettant la commutation de charges externes. Chaque sortie est équipée d’un contact
normalement ouvert (NO) et d’un contact normalement fermé.

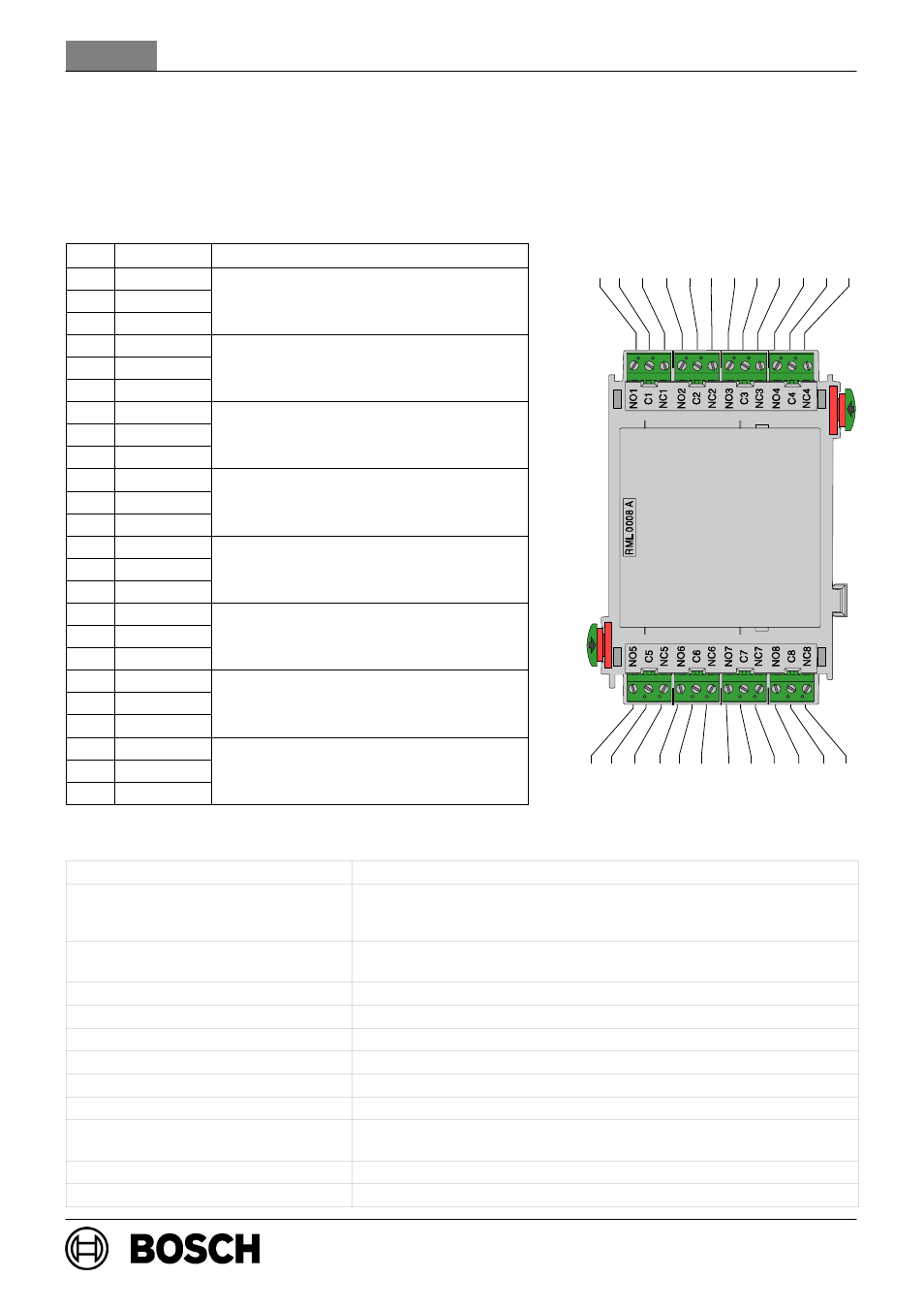

Câblage
N° Marquage Connexion
1 NO1
2 C1 Sortie de relais 1
3 NC1
Sortie de relais 1
4 NO2
5 C2 Sortie de relais 2
6 NC2
Sortie de relais 2
7 NO3
8 C3 Sortie de relais 3
9 NC3
Sortie de relais 3
10 NO4
11 C4 Sortie de relais 4
12 NC4
Sortie de relais 4
13 NO5
14 C5 Sortie de relais 5
15 NC5
Sortie de relais 5
16 NO6
17 C6 Sortie de relais 6
18 NC6
Sortie de relais 6
19 NO7
20 C7 Sortie de relais 7
21 NC7
Sortie de relais 7
22 NO8
23 C8 Sortie de relais 8
24 NC8
Sortie de relais 8
Caractéristiques techniques
Tension d’entrée (min. − max.) 20 − 30 V c.c.
Consommation de courant max.
− mode veille
− tous les relais actionnés
3,3 mA
85,8 mA
Caractéristiques nominales max. du
contact de relais 30 V c.c. / 1 A
Classe de sécurité II conformément à CEI 60950 / EN 60950
Protection EMI / CEM EN 50081−1 / FCC partie 15
Classe de protection IP 30 conformément à CEI 60529
Température de fonctionnement −5 _C . . . 0 _C (23 _F . . . 122 _F)
Température de stockage −20 _C . . . 60 _C (−4 _F . . . 140 _F)
Taux d’humidité relative admissible max. 95 % sans condensation
Matière et couleur du boîtier Plastique ABS Polylac PA−766 (UL94 V−0),
anthracite semi−brillant, RAL 7016
Dimensions (H x l x P) env. 127 x 96 x 60 mm (5,0 x 3,8 x 2,4 pouces)
Poids env. 150 g (5,3 onces)
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17 18 19 20 21 22 23 24
