Srpski 4.998.137.265 Opis proizvoda RML 0008 A
27 / 32
ST − FIR / PRM1 / deh
610−4.998.153.973 / A2
Opis funkcija
d Modul niskog napona releja sadrƾi 8 suvih kontakata izlaza releja C za prebacivanje spoljašnjih
opterećenja. Svaki izlaz ima opciju normalno otvoren (NO) i normalno zatvoren (NC).

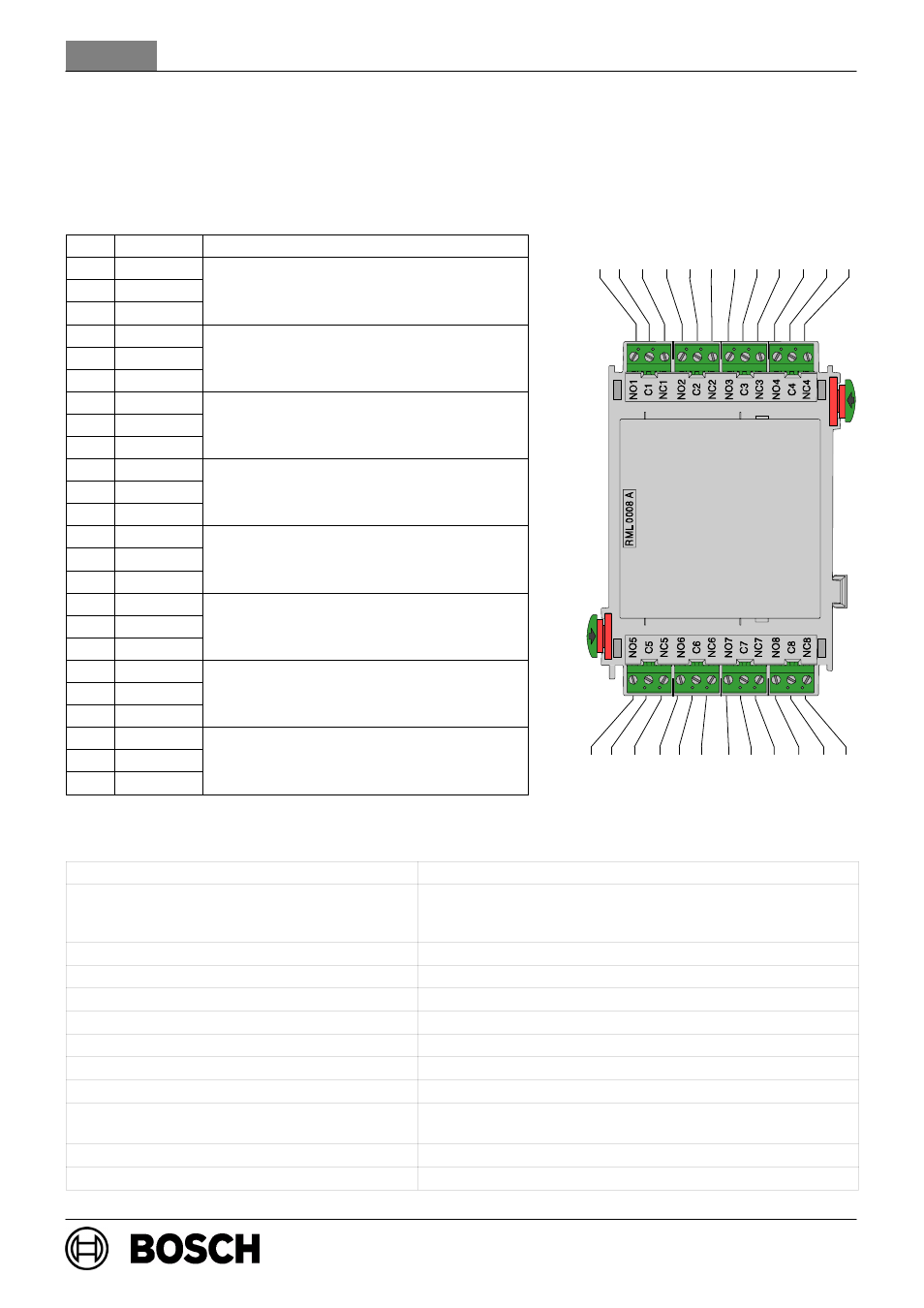

Oƾièenje
Pol. Oznaka Prikljuèak
1 NO1
2 C1 Izlaz releja 1
3 NC1
Izlaz releja 1
4 NO2
5 C2 Izlaz releja 2
6 NC2
Izlaz releja 2
7 NO3
8 C3 Izlaz releja 3
9 NC3
Izlaz releja 3
10 NO4
11 C4 Izlaz releja 4
12 NC4
Izlaz releja 4
13 NO5
14 C5 Izlaz releja 5
15 NC5
Izlaz releja 5
16 NO6
17 C6 Izlaz releja 6
18 NC6
Izlaz releja 6
19 NO7
20 C7 Izlaz releja 7
21 NC7
Izlaz releja 7
22 NO8
23 C8 Izlaz releja 8
24 NC8
Izlaz releja 8
Tehnièke specifikacije
Ulazni napon (min − maks) 20 V DC − 30 V DC
Maks. potrošnja elektriène energije
− reƾim stanja pripravnosti
− svi releji ukljuèeni
3,3 mA
85,8 mA
Maks. nominalna vrednost kontakta releja 30 V DC / 1 A
Klasa bezbednosti II po IEC 60950 / EN 60950
EMI / EMC zaštita EN 50081−1 / FCC dio 15
Zaštitna klasa IP 30 po IEC 60529
Radna temperatura −5 _C . . . 50 _C (23 _F . . . 122 _F)
Temperatura za skladištenje −20
_C . . . 60 _C (−4 _F . . . 140 _F)
Dozvoljena relativna vlaƾnost maks. 95% bez kondenzacije
Materijal i boja kućišta ABS plastika Polylac PA−766 (UL94 V−0),
polusjajni antracit, RAL 7016
Dimenzije (V x Š x D) oko 127 x 96 x 60 mm (5,0 x 3,8 x 2,4 inèa)
Teƾina oko 150 g (5,3 unci)
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17 18 19 20 21 22 23 24
