Português 4.998.137.265 Descrição do produto RML 0008 A
22 / 32
ST − FIR / PRM1 / deh
610−4.998.153.973 / A2
Descrição funcional
d O módulo de relé de baixa tensão fornece 8 relés de contacto seco em forma de C para comutar
cargas externas. Cada saída tem uma opção com um contacto normalmente aberto (NO) e
normalmente fechado (NC).

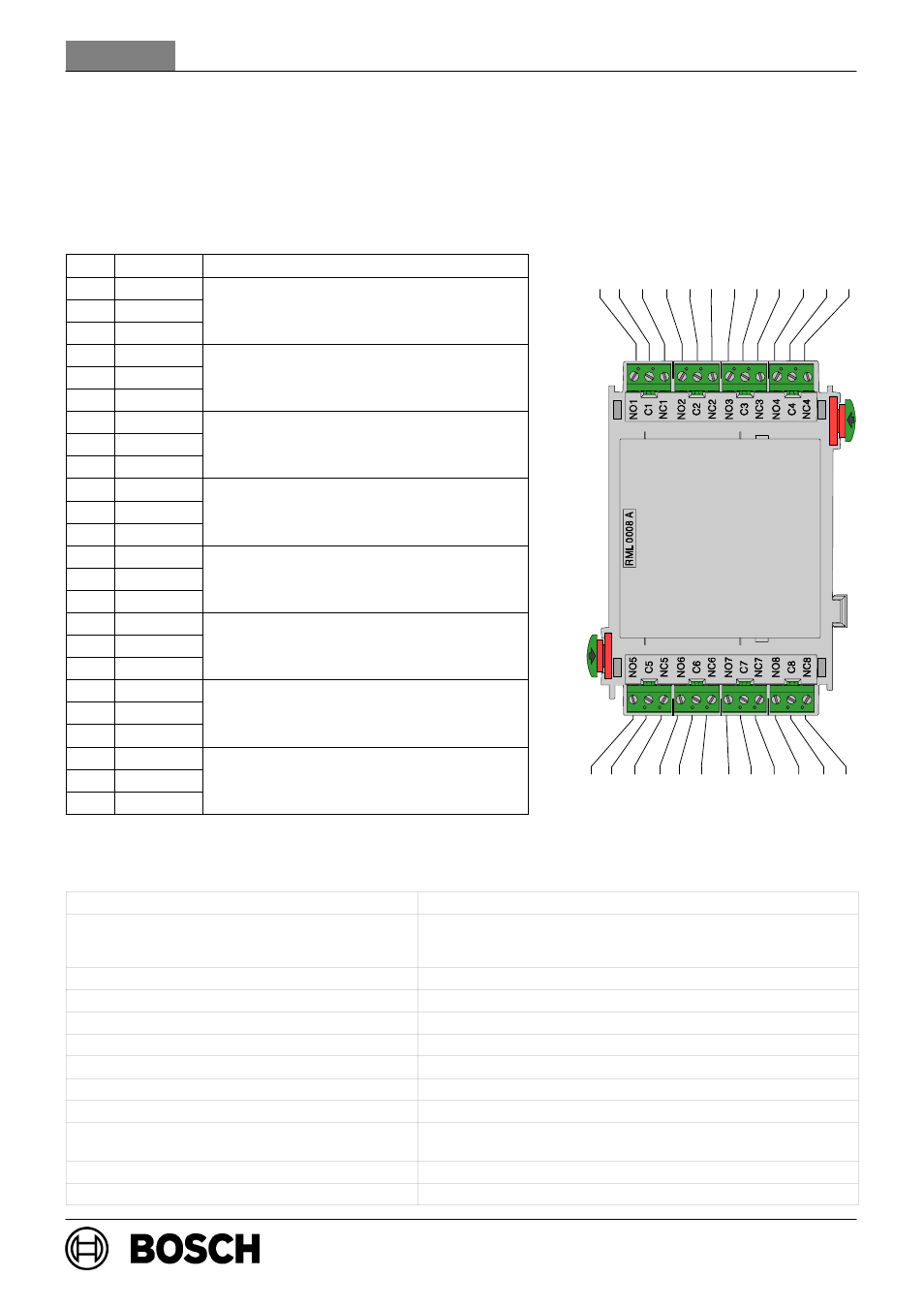

Ligações eléctricas
Pos. Marcação Ligação
1 NO1
2 C1 Saída de relé 1
3 NC1
Saída de relé 1
4 NO2
5 C2 Saída de relé 2
6 NC2
Saída de relé 2
7 NO3
8 C3 Saída de relé 3
9 NC3
Saída de relé 3
10 NO4
11 C4 Saída de relé 4
12 NC4
Saída de relé 4
13 NO5
14 C5 Saída de relé 5
15 NC5
Saída de relé 5
16 NO6
17 C6 Saída de relé 6
18 NC6
Saída de relé 6
19 NO7
20 C7 Saída de relé 7
21 NC7
Saída de relé 7
22 NO8
23 C8 Saída de relé 8
24 NC8
Saída de relé 8
Especificações técnicas
Tensão de entrada (mín − máx) 20 V CC − 30 V CC
Consumo de corrente máx.
− modo de espera
− todos os relés activos
3,3 mA
85,8 mA
Classificação máx. para o contacto dos relés 30 V CC / 1 A
Classe de segurança II em conformidade com a norma IEC 60950 / EN 60950
Protecção EMI / EMC EN 50081−1 / FCC Parte 15
Classe de protecção IP 30 em conformidade com a norma IEC 60529
Temperatura de funcionamento −5 _C . . . 50 _C (23 _F . . . 122 _F)
Temperatura de armazenamento −20 _C . . . 60 _C (−4 _F . . . 140 _F)
Humidade relativa permitida máx. 95% sem condensação
Material e cor da caixa Plástico ABS Polylac PA−766 (UL94 V−0),
antracite semibrilhante, RAL 7016
Dimensões (A x L x P) aprox. 127 x 96 x 60 mm (5,0 x 3,8 x 2,4 polegadas)
Peso aprox. 150 g (5,3 onças)
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17 18 19 20 21 22 23 24
