Magyar 4.998.137.265 Termékismertetõ RML 0008 A
15 / 32
ST − FIR / PRM1 / deh
610−4.998.153.973 / A2
A mûködés ismertetése
d A relé kisfeszültségû modulja C−relé kimenettel 8 potenciálmentes érintkezõt biztosít a külsõ
terhelések kapcsolására. Mindegyik kimenet normál állapotban nyitott (NO) és normál
állapotban zárt (NC) érintkezõvel van ellátva.

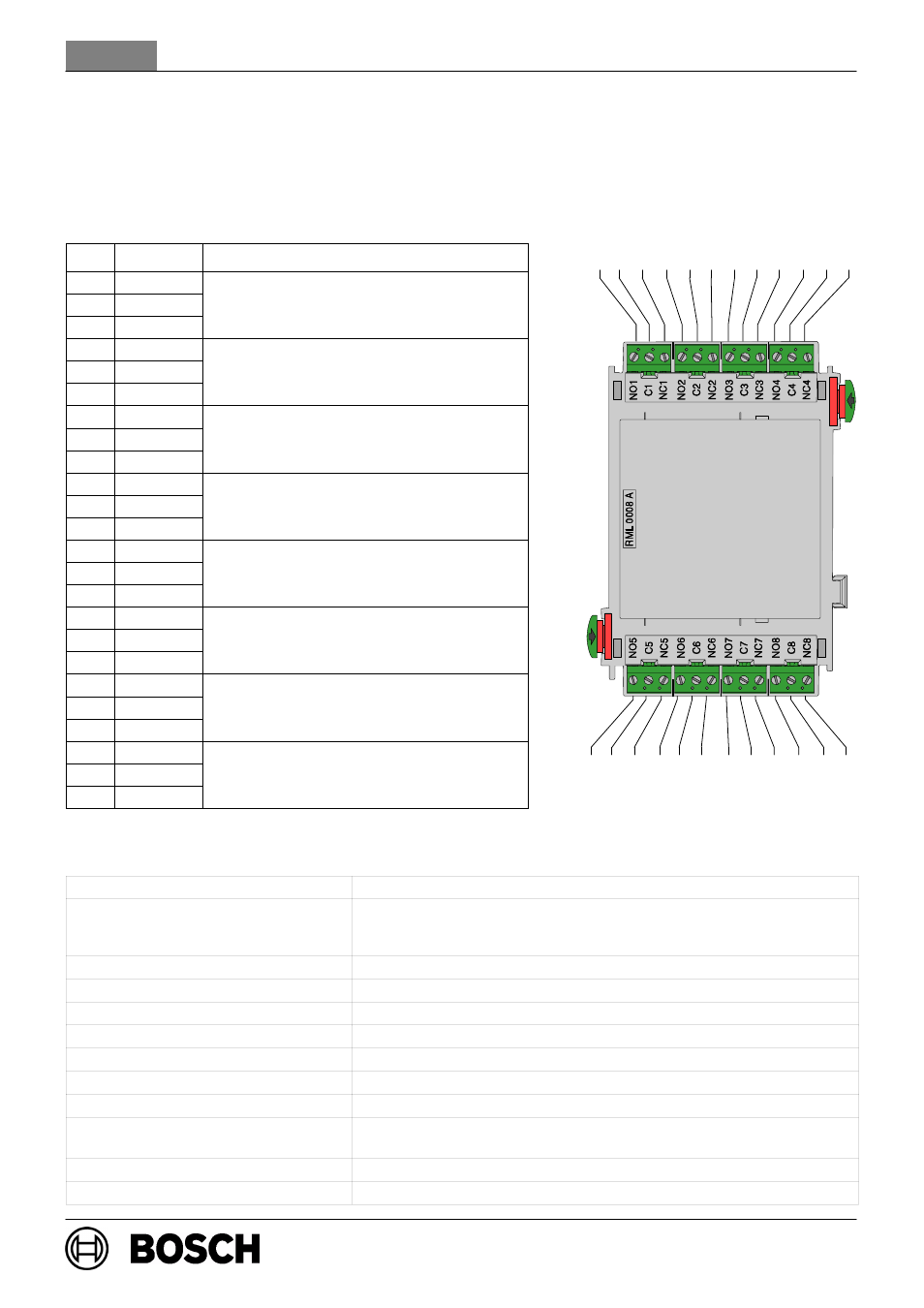

Vezetékezés
Poz. Jelzés Csatlakozás
1 NO1
2 C1 1. relé kimenet
3 NC1
1. relé kimenet
4 NO2
5 C2 2. relé kimenet
6 NC2
2. relé kimenet
7 NO3
8 C3 3. relé kimenet
9 NC3
3. relé kimenet
10 NO4
11 C4 4. relé kimenet
12 NC4
4. relé kimenet
13 NO5
14 C5 5. relé kimenet
15 NC5
5. relé kimenet
16 NO6
17 C6 6. relé kimenet
18 NC6
6. relé kimenet
19 NO7
20 C7 7. relé kimenet
21 NC7
7. relé kimenet
22 NO8
23 C8 8. relé kimenet
24 NC8
8. relé kimenet
Mûszaki adatok
Bemenõ feszültség (min. − max.) 20 V egyenáram − 30 V egyenáram
Max. áramfelvétel
− készenléti mód
− minden relé mûködik
3,3 mA
85,8 mA
Max. kapcsolt maximális áram 30 V egyenáram / 1 A
Biztonsági osztály II az IEC 60950 / EN 60950 szerint
EMI / EMC−védelem EN 50081−1 / FCC 15. rész
Védettség IP 30 az IEC 60529 szerint
Üzemi hõmérséklet −5 _C . . . 50 _C
Tárolási hõmérséklet −20
_C . . . 60 _C
Megengedett relatív páratartalom max. 95% nem lecsapódó
Ház anyaga és színe ABS mûanyag Polylac PA−766 (UL94 V−0),
félfényes antracit, RAL 7016
Méretek (mag. x szél. x mélys.) kb. 127 x 96 x 60 mm
Súly kb. 150 g
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17 18 19 20 21 22 23 24
