Nederlands 4.998.137.265 Productbeschrijving RML 0008 A
21 / 32
ST − FIR / PRM1 / deh
610−4.998.153.973 / A2
Functies
d De laagspanningsmodule met relais biedt 8 uitgangen voor relais met droog contact om externe
belastingen te schakelen. Elke uitgang heeft een optioneel normaal open (NO) en normaal
gesloten (BC) contact.

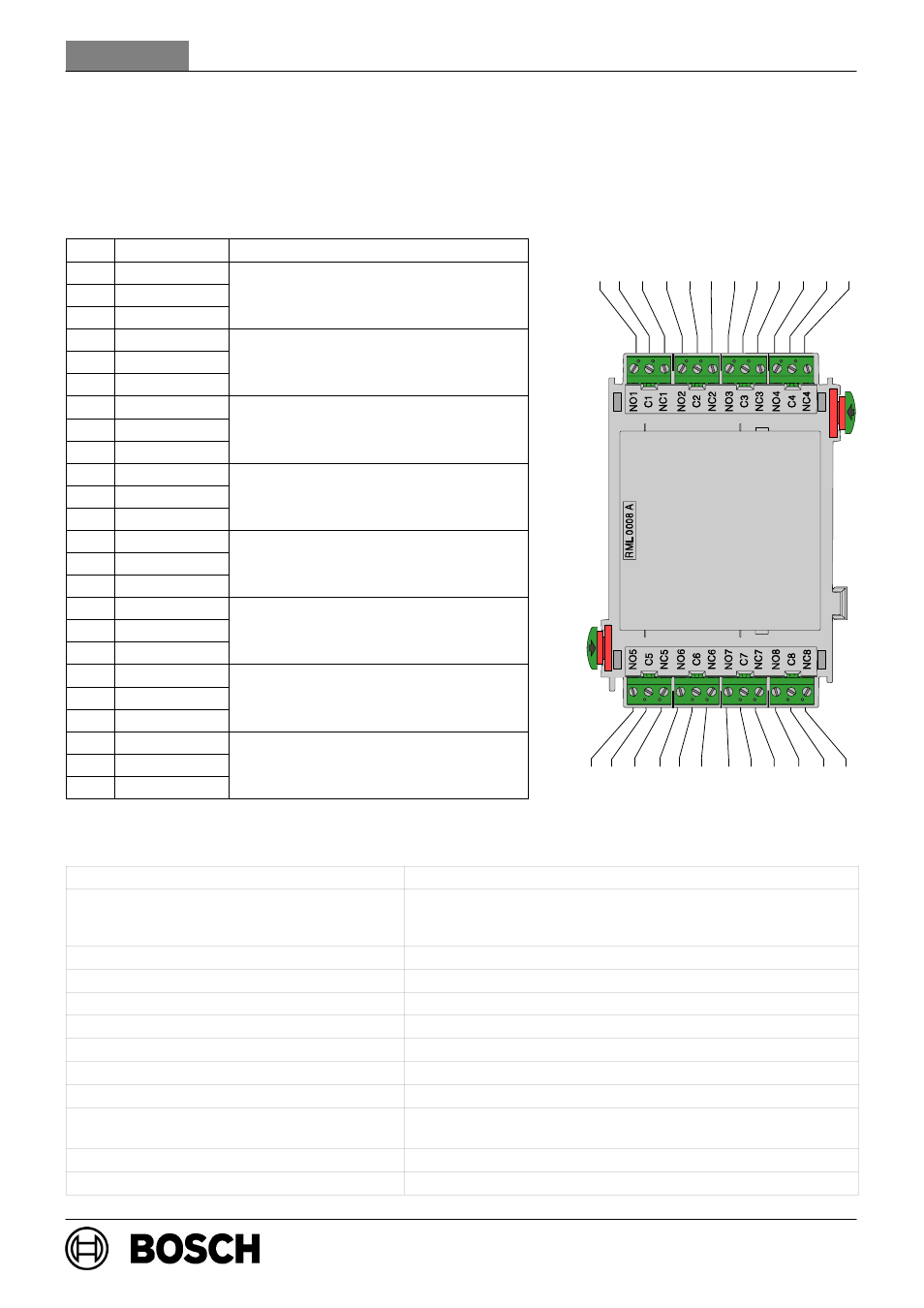

Bekabeling
Pos. Markering Aansluiting
1 NO1
2 C1 Relaisuitgang 1
3 NC1
Relaisuitgang 1
4 NO2
5 C2 Relaisuitgang 2
6 NC2
Relaisuitgang 2
7 NO3
8 C3 Relaisuitgang 3
9 NC3
Relaisuitgang 3
10 NO4
11 C4 Relaisuitgang 4
12 NC4
Relaisuitgang 4
13 NO5
14 C5 Relaisuitgang 5
15 NC5
Relaisuitgang 5
16 NO6
17 C6 Relaisuitgang 6
18 NC6
Relaisuitgang 6
19 NO7
20 C7 Relaisuitgang 7
21 NC7
Relaisuitgang 7
22 NO8
23 C8 Relaisuitgang 8
24 NC8
Relaisuitgang 8
Technische specificatie
Ingangsspanning (min − max) 20 V DC − 30 V DC
Max. stroomverbruik
− stand−by−modus
− indien alle relais bekrachtigd
3,3 mA
85,8 mA
Max. nominale relaisspanning 30 V DC / 1 A
Veiligheidsklasse II volgens IEC 60950 / EN 60950
EMI/EMC−beveiliging EN 50081−1 / FCC deel 15
Beschermingsklasse IP 30 volgens IEC 60529
Bedrijfstemperatuur −5 _C . . . 50 _C
Opslagtemperatuur −20
_C . . . 60 _C
Toegestane relatieve vochtigheid max. 95% niet−condenserend
Materiaal en kleur van de behuizing ABS−kunststof Polylac PA−766 (UL94 V−0),
halfglans antraciet, RAL 7016
Afmetingen (H x B x D) ca. 127 x 96 x 60 mm
Gewicht ca. 150 g
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17 18 19 20 21 22 23 24
