Deutsch
4.998.137.265
Produktbeschreibung RML 0008 A
7 / 32
ST − FIR / PRM1 / deh
610−4.998.153.973 / A2
Funktionsbeschreibung
Relaismodul mit 8 Form−C Niederspannungsrelais.
Jedes Relais hat einen NO− und NC−Kontakt.

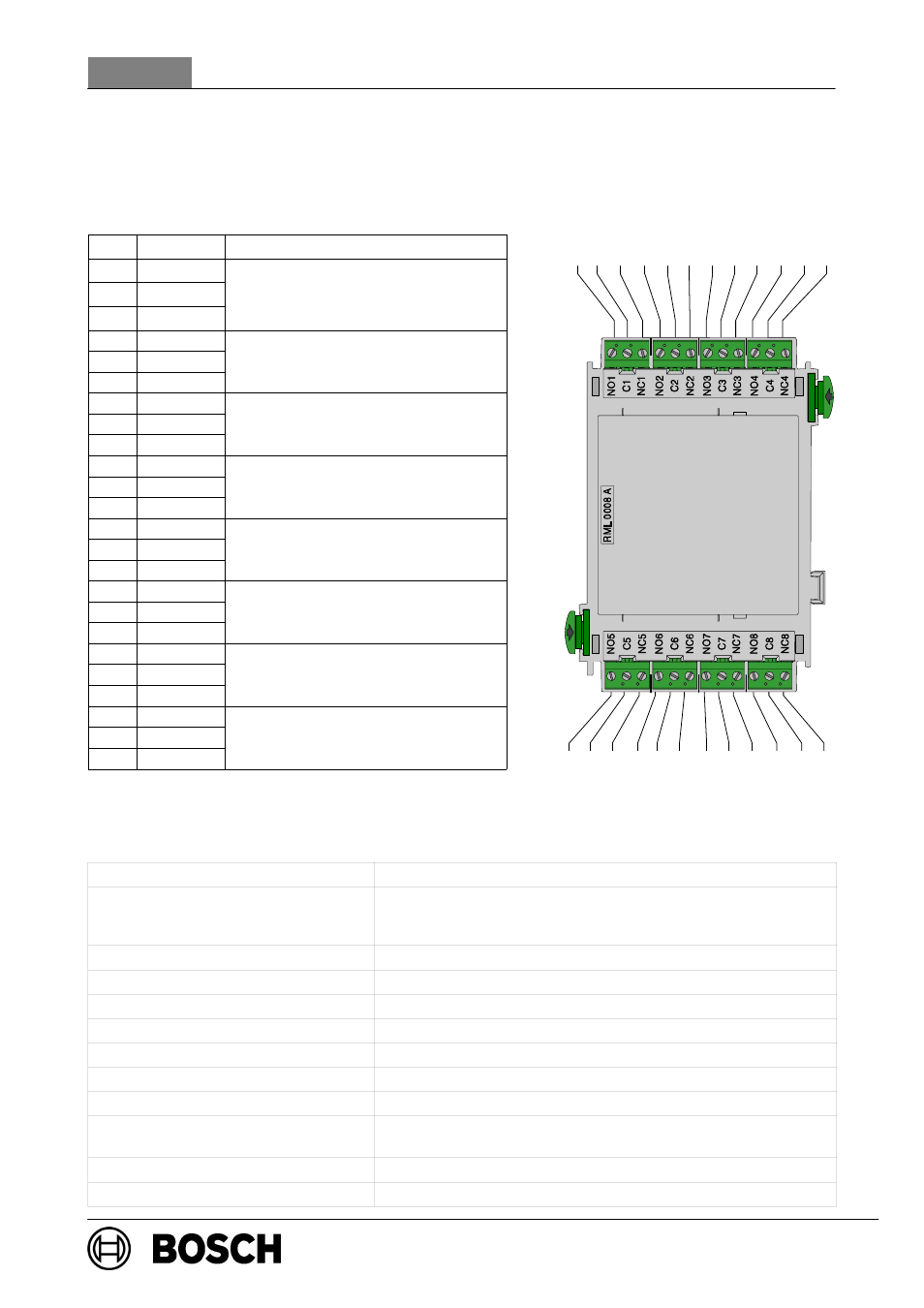

Klemmenbelegung
Pos.
Beschr.
Anschluß
1
NO1
Relais 1
2
C1
NO = Normally Open
C = Common earth
3
NC1
C = Common earth
NC = Normal Closed
4
NO2
5
C2
Relais 2
6
NC2
Relais 2
7
NO3
8
C3
Relais 3
9
NC3
Relais 3
10
NO4
11
C4
Relais 4
12
NC4
Relais 4
13
NO5
14
C5
Relais 5
15
NC5
Relais 5
16
NO6
17
C6
Relais 6
18
NC6
Relais 6
19
NO7
20
C7
Relais 7
21
NC7
Relais 7
22
NO8
23
C8
Relais 8
24
NC8
Relais 8
Technische Daten
Eingangsspannung (min − max)
20 V DC − 30 V DC / 5 V DC
$5%
Maximale Stromaufnahme
− Ruhebetrieb
− alle Relais ausgelöst
3,3 mA
85,8 mA
Maximale Kontaktbelastung
1 A bei 30 V DC
Sicherheitsklasse
IEC 60950 / EN 60950
EMV−Störfestigkeit
EN 50130−4 / UL 864 / FCC Part 15
EMV−Störaussendung
EN 50081−1 / UL 864 / FCC Part 15
Zulässige Betriebstemperatur
−5
_C . . . 50 _C (23 _F . . . 122 _F)
Zulässige Lagertemperatur
−20
_C . . . 60 _C (−4 _F . . . 140 _F)
Zuläsige relative Feuchte
max. 95% nicht kondensierend
Gehäusematerial und Farbe
ABS Kunststoff, Polylac PA−766 (UL94 V−0),
seidenmatt anthrazit, RAL 7016
Abmessungen (H x B x T)
ca. 127 x 96 x 60 mm (5.0 x 3.8 x 2.4 inches)
Gewicht
ca. 150 g (5.3 ounces)
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17 18 19 20 21 22 23 24
