Русский 4.998.137.265 Описание изделия RML 0008 A
25 / 32
ST − FIR / PRM1 / deh
610−4.998.153.973 / A2
Описание принципа действия
d Модуль реле низкого напряжения обеспечивает 8 выходов реле типа С с сухим контактом для
переключения внешних электроприемников. На каждом выходе возможен нормально
открытый (NO) и нормально закрытый (NC) контакт.

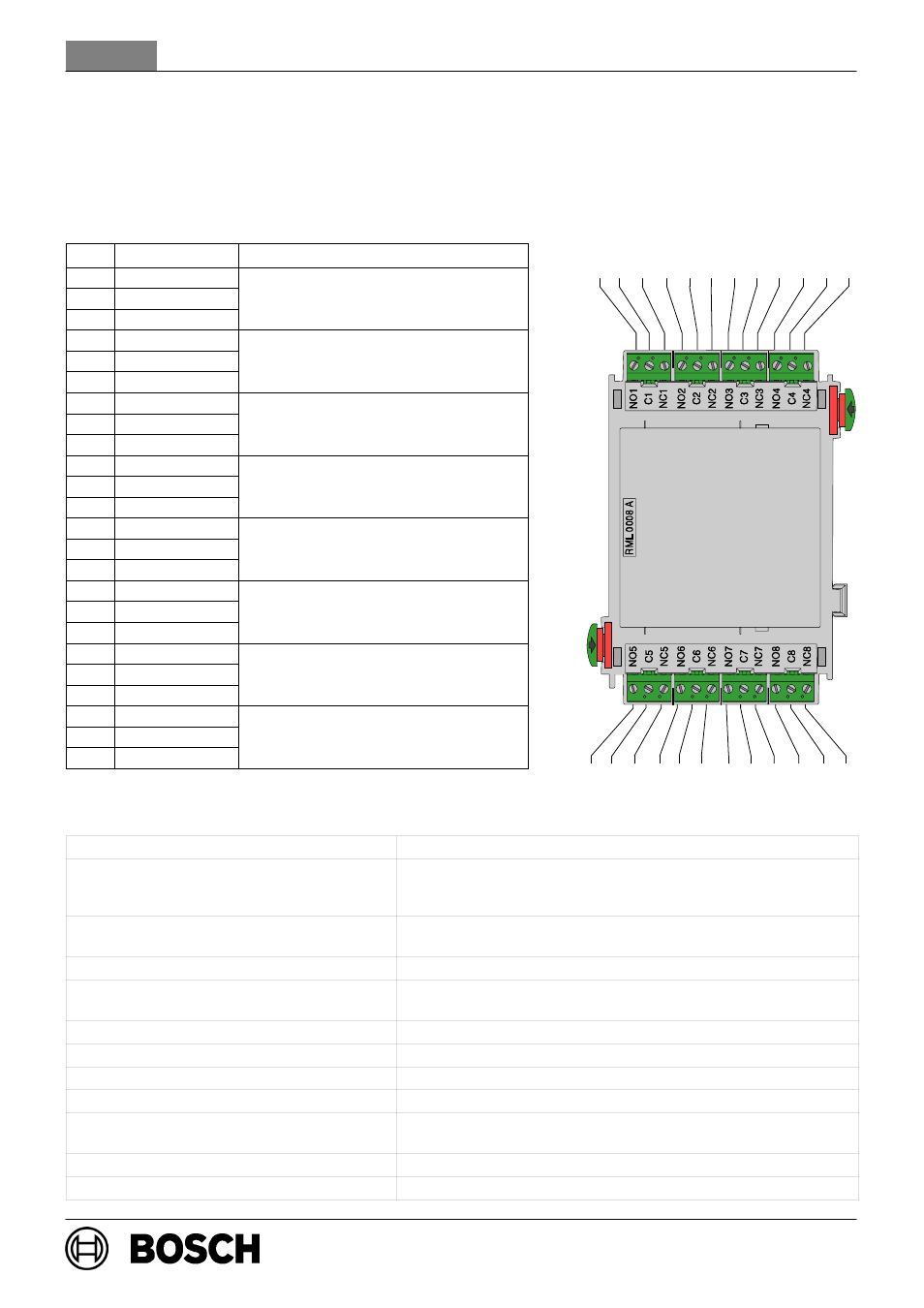

Подключения
Поз. Маркировка Соединение
1 NO1
2 C1 Выпуск 1 реле
3 NC1
Выпуск 1 реле
4 NO2
5 C2 Выпуск 2 реле
6 NC2
Выпуск 2 реле
7 NO3
8 C3 Выпуск 3 реле
9 NC3
Выпуск 3 реле
10 NO4
11 C4 Выпуск 4 реле
12 NC4
Выпуск 4 реле
13 NO5
14 C5 Выпуск 5 реле
15 NC5
Выпуск 5 реле
16 NO6
17 C6 Выпуск 6 реле
18 NC6
Выпуск 6 реле
19 NO7
20 C7 Выпуск 7 реле
21 NC7
Выпуск 7 реле
22 NO8
23 C8 Выпуск 8 реле
24 NC8
Выпуск 8 реле
Техническое описание
Напряжение на входе (мин − макс) 20 В пост. тока − 30 В пост. тока
Макс. потребление тока
− режим ожидания
− все реле задействованы
3,3 мА
85,8 мA
Макс. допустимая мощность отключения
контактов реле
30 В пост. тока / 1 A
Класс безопасности II ïî IEC 60950 / EN 60950
Защита от электромагнитных помех /
электромагнитной совместимости
EN 50081−1 / FCC часть 15
Класс защиты IP 30 ïî IEC 60529
Рабочая температура −5 C . . . 50 _C (23 _F . . . 122 _F)
Температура хранения −20 _C . . . 60 _C (−4 _F . . . 140 _F)
Допустимая относительная влажность макс. 95% без конденсата
Материал и цвет корпуса Пластмасса ABS Polylac PA−766 (UL94 V−0),
полуматовый антрацит, RAL 7016
Размеры (В x Ø x Г) приблиз. 127 x 96 x 60 ìì (5,0 x 3,8 x 2,4 дюйма)
Вес приблиз. 150 г (5,3 унции)
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17 18 19 20 21 22 23 24
