Svenska 4.998.137.265 Produktbeskrivning för RML 0008 A
26 / 32
ST − FIR / PRM1 / deh
610−4.998.153.973 / A2
Funktionsbeskrivning
d Reläets lågspänningsmodul har 8 styrkontakts C−formade reläutgångar för att växla extern
belastning. Alla utgångar är försedda med ett normalt öppet (NO) och normalt stängt (NC)
kontaktalternativ.

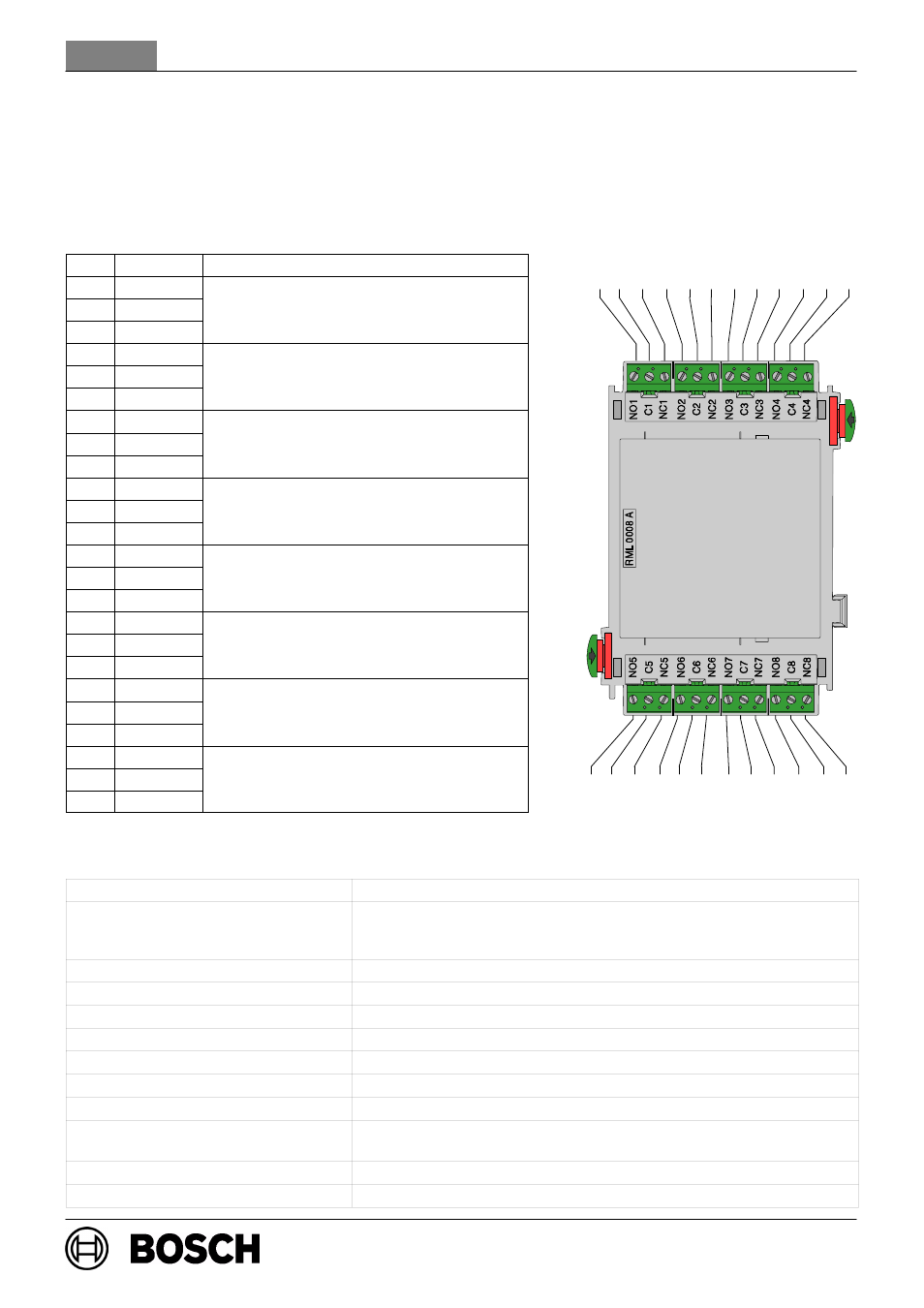

Anslutningar
Pos. Märkning Anslutning
1 NO1
2 C1 Reläutgång 1
3 NC1
g g
4 NO2
5 C2 Reläutgång 2
6 NC2
g g
7 NO3
8 C3 Reläutgång 3
9 NC3
g g
10 NO4
11 C4 Reläutgång 4
12 NC4
g g
13 NO5
14 C5 Reläutgång 5
15 NC5
g g
16 NO6
17 C6 Reläutgång 6
18 NC6
g g
19 NO7
20 C7 Reläutgång 7
21 NC7
g g
22 NO8
23 C8 Reläutgång 8
24 NC8
g g
Tekniska specifikationer
Inspänning (min − max) 20 V till 30 V likström
Max. strömförbrukning
− viloläge
− alla reläer aktiverade
3,3 mA
85,8 mA
Max. reläkontaktnivå 30 V DC / 1 A
Säkerhetsklass II enligt IEC 60950 / EN 60950
EMI / EMC−skydd EN 50081−1 / FCC del 15
Skyddsklass IP 30 enligt IEC 60529
Driftstemperatur −5 _C till 50 _C
Förvaringstemperatur −20
_C till 60 _C
Tillåten relativ luftfuktighet max. 95 % ickekondenserande
Inkapslingsmaterial och −färg ABS−plast Polylac PA−766 (UL94 V−0),
halvglättad antracit, RAL 7016
Mått (H x B x D) ca 127 x 96 x 60 mm
Vikt ca 150 g
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17 18 19 20 21 22 23 24
