Eesti 4.998.137.265 Tootekirjeldus RML 0008 A
10 / 32
ST − FIR / PRM1 / deh
610−4.998.153.973 / A2
Funktsionaalne kirjeldus
d Relee madalpinge moodul omab 8 kuivkontakti C relee väljundilt väliskoormuse ühendamiseks.
Iga väljund omab normaalselt avaneva (NO) ning normaalselt sulguva (NC) kontakti.

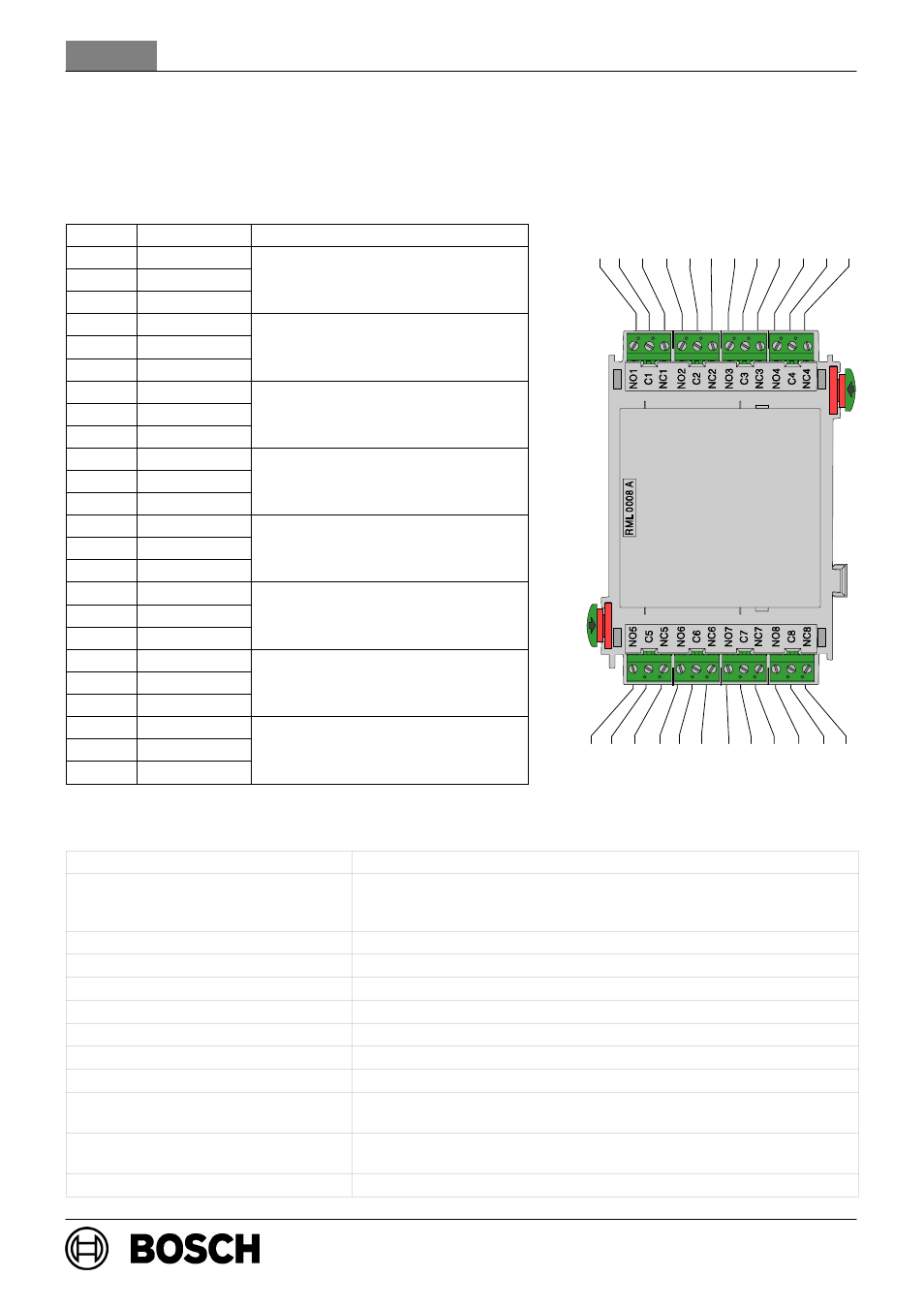

Juhtmete ühendamine
Jrk. nr. Markeering Liides
1 NO1
2 C1 Relee väljund 1
3 NC1
Relee väljund 1
4 NO2
5 C2 Relee väljund 2
6 NC2
Relee väljund 2
7 NO3
8 C3 Relee väljund 3
9 NC3
Relee väljund 3
10 NO4
11 C4 Relee väljund 4
12 NC4
Relee väljund 4
13 NO5
14 C5 Relee väljund 5
15 NC5
Relee väljund 5
16 NO6
17 C6 Relee väljund 6
18 NC6
Relee väljund 6
19 NO7
20 C7 Relee väljund 7
21 NC7
Relee väljund 7
22 NO8
23 C8 Relee väljund 8
24 NC8
Relee väljund 8
Tehniline kirjeldus
Sisendpinge (min. − maks.) 20 V DC − 30V DC
Maks. voolutarve
− ootereþiimis
− kõik releed on aktiveeritud
3,3 mA
85,8 mA
Maks. relee kontakti klass 30 V DC / 1 A
Ohutusklass II vastavalt IEC 60950 / EN 60950
EMI / EMC kaitse EN 50081−1 / FCC Osa 15
Kaitseklass IP 30 vastavalt IEC 60529
Käitamistemperatuur −5 _C . . . 50 _C (23 _F . . . 122 _F)
Ladustamistemperatuur −20 _C . . . 60 _C (−4 _F . . . 140 _F)
Lubatud suhteline niiskus Maks. 95% mitte−kondenseeruv
Kaitseümbrise materjal ning värvus ABS plastik Polylac PA−766 (UL94 V−0),
poolläikiv antratsiit, RAL 7016
Mõõtmed (Kõrgus x Laius x
Sügavus) Umbes 127 x 96 x 60 mm (5,0 x 3,8 x 2,4 tolli)
Kaal Umbes 150 g (5,3 untsi)
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17 18 19 20 21 22 23 24
