Slovenšèina 4.998.137.265 Opis izdelka RML 0008 A
28 / 32
ST − FIR / PRM1 / deh
610−4.998.153.973 / A2
Funkcionalni opis
d Nizkonapetostni modul releja ima osem izhodov releja C tipa Dry Contact za preklop zunanje
obremenitve. Vsak izhod ima moƾnost normalno odprtega (NO) in normalno zaprtega (NC)
kontakta.

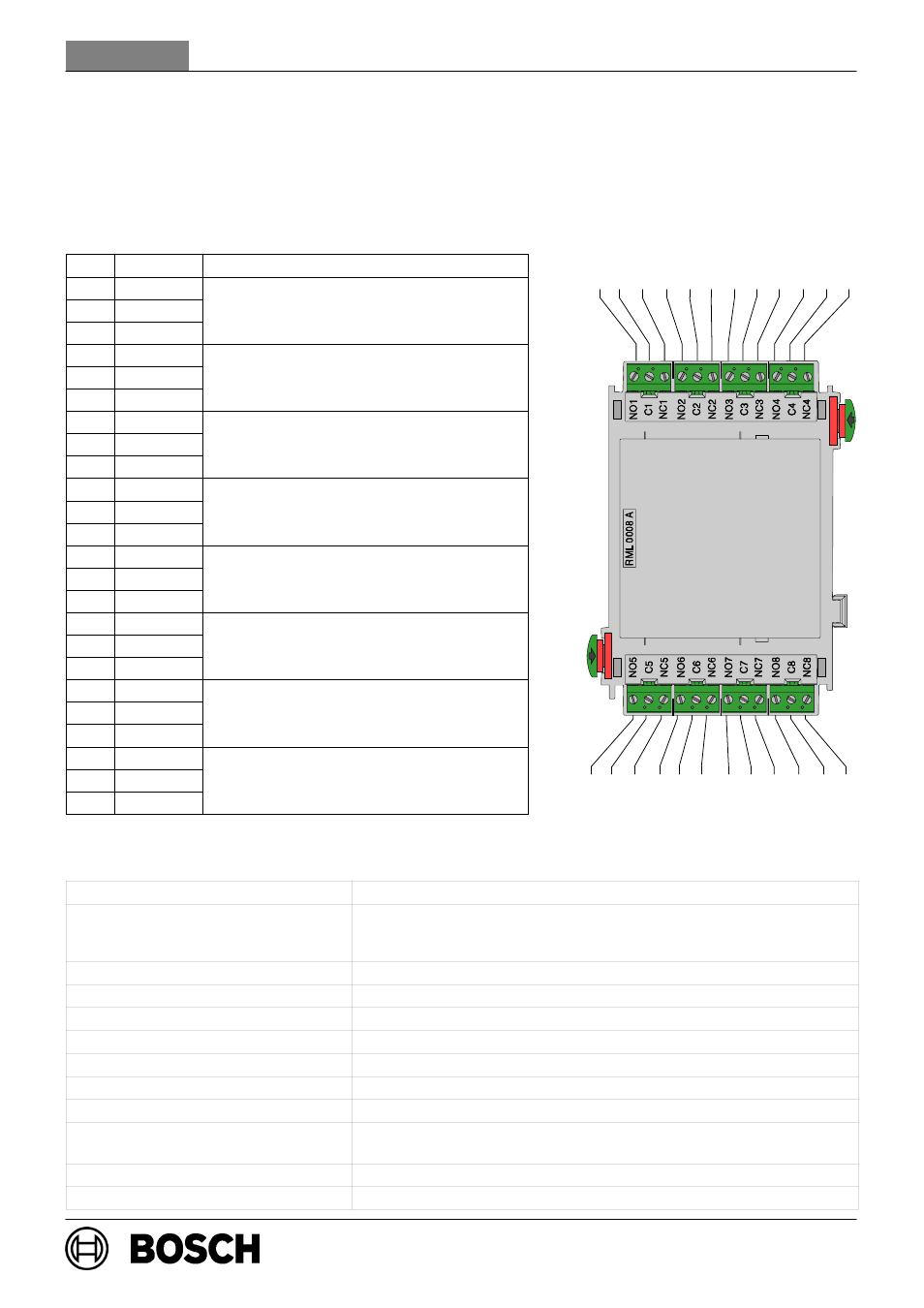

Elektrièna povezava
Pol. Oznaka Povezava
1 NO1
2 C1 Izhod releja 1
3 NC1
Izhod releja 1
4 NO2
5 C2 Izhod releja 2
6 NC2
Izhod releja 2
7 NO3
8 C3 Izhod releja 3
9 NC3
Izhod releja 3
10 NO4
11 C4 Izhod releja 4
12 NC4
Izhod releja 4
13 NO5
14 C5 Izhod releja 5
15 NC5
Izhod releja 5
16 NO6
17 C6 Izhod releja 6
18 NC6
Izhod releja 6
19 NO7
20 C7 Izhod releja 7
21 NC7
Izhod releja 7
22 NO8
23 C8 Izhod releja 8
24 NC8
Izhod releja 8
Tehniène specifikacije
Vhodna napetost (min. − maks.) 20 V DC − 30 V DC
Maks. poraba toka
− stanje pripravljenosti
− spro˚čeni so vsi releji
3,3 mA
85,8 mA
Maks. moè kontakta releja 30 V DC / 1 A
Varnostni razred II po standardu IEC 60950 / EN 60950
Zašèita EMI / EMC EN 50081−1 / FCC del 15
Razred zašèite IP 30 po standardu IEC 60529
Delovna temperatura −5 _C . . . 50 _C (23 _F . . . 122 _F)
Hrambna temperatura −20 _C . . . 60 _C (−4 _F . . . 140 _F)
Dovoljena relativna vlaga maks. 95 % brez kondenza
Material in barva ohišja ABS plastika poliuretanski lak PA−766 (UL94 V−0),
polsijajni antracitni, RAL 7016
Dimenzije (V x Š x G) pribl. 127 x 96 x 60 mm
Masa pribl. 150 g
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17 18 19 20 21 22 23 24
