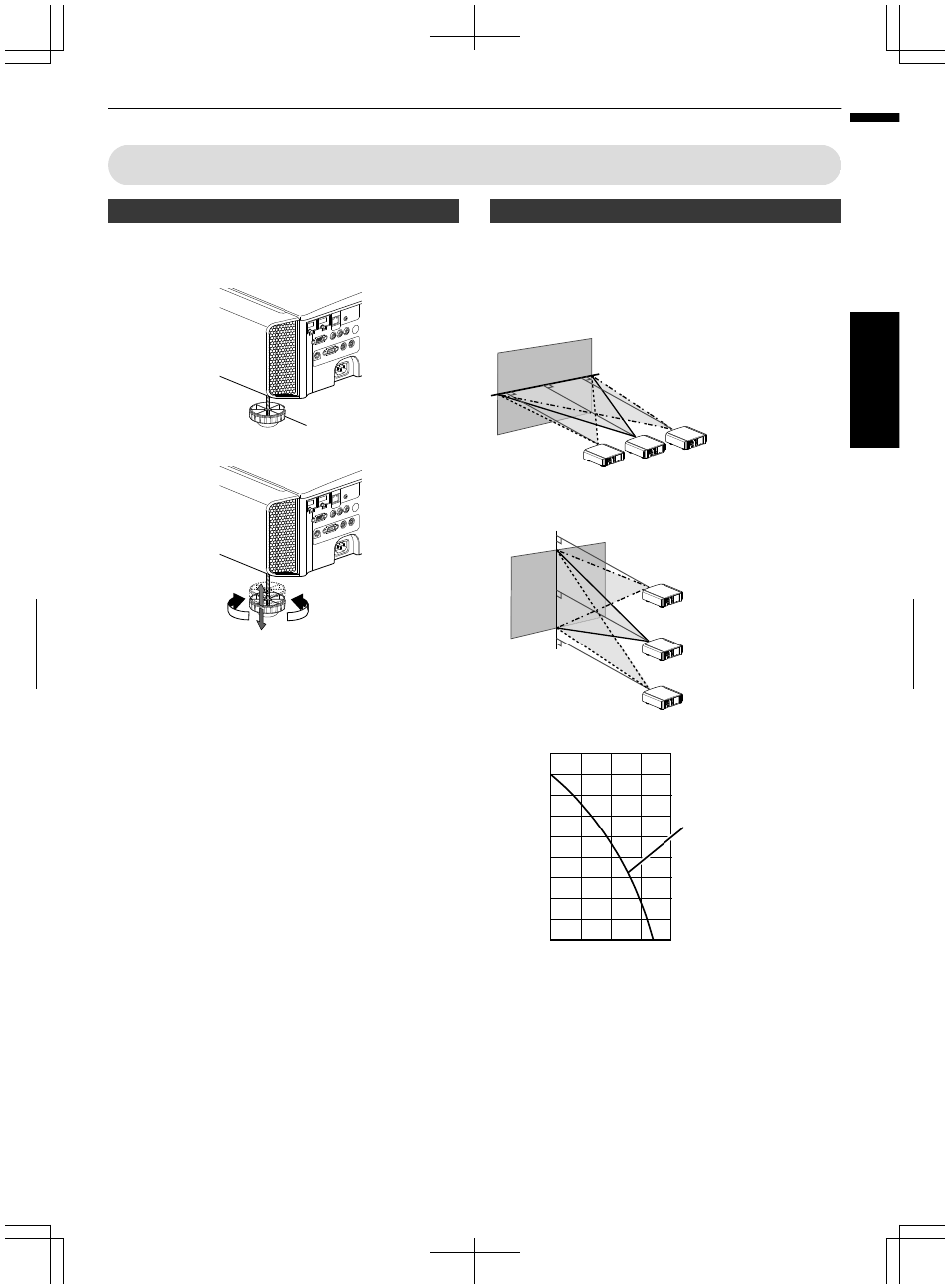

Ajuste de la posición
Ajuste del ángulo de elevación del proyector
La altura e inclinación de la unidad (entre 0 y 5 mm)
pueden ajustarse girando las patas de soporte.
Eleve la unidad y ajuste las cuatro patas de soporte.
.
Contraer Extender
Patas de soporte
Ajuste de la posición de la imagen
Mediante el uso de la función de cambio de lentes de esta
unidad, puede subir/bajar la imagen o girarla a izquierda/
derecha. Ajuste a la posición deseada.
.
90
80
70
60
50
40
30
20
10
0 10 30 20 40
Intervalo de movimiento
de la lente
Movimiento horizontal de la lente (%)
Mo
vimiento v
er
tical de la lente (%)
Intervalo de desplazamiento de la lente
Hasta aprox. un 80% de la
imagen proyectada
Posición horizontal: 0 % (Centro)
Posición vertical
Hasta aprox. un 34% de la
imagen proyectada
Posición vertical: 0% (Centro)
Posición horizontal
0
El desplazamiento vertical máximo varía
dependiendo de la cantidad de desplazamiento
horizontal. Del mismo modo, el desplazamiento
horizontal máximo también cambia en función de la
cantidad de desplazamiento vertical.
0
Los valores del gráfico pretender servirle de guía.
Utilícelos a modo de referencia durante la instalación.
21
Configuración
