Unidad principal - Terminales de entrada
.
A B C
D
F
E
G
I
H

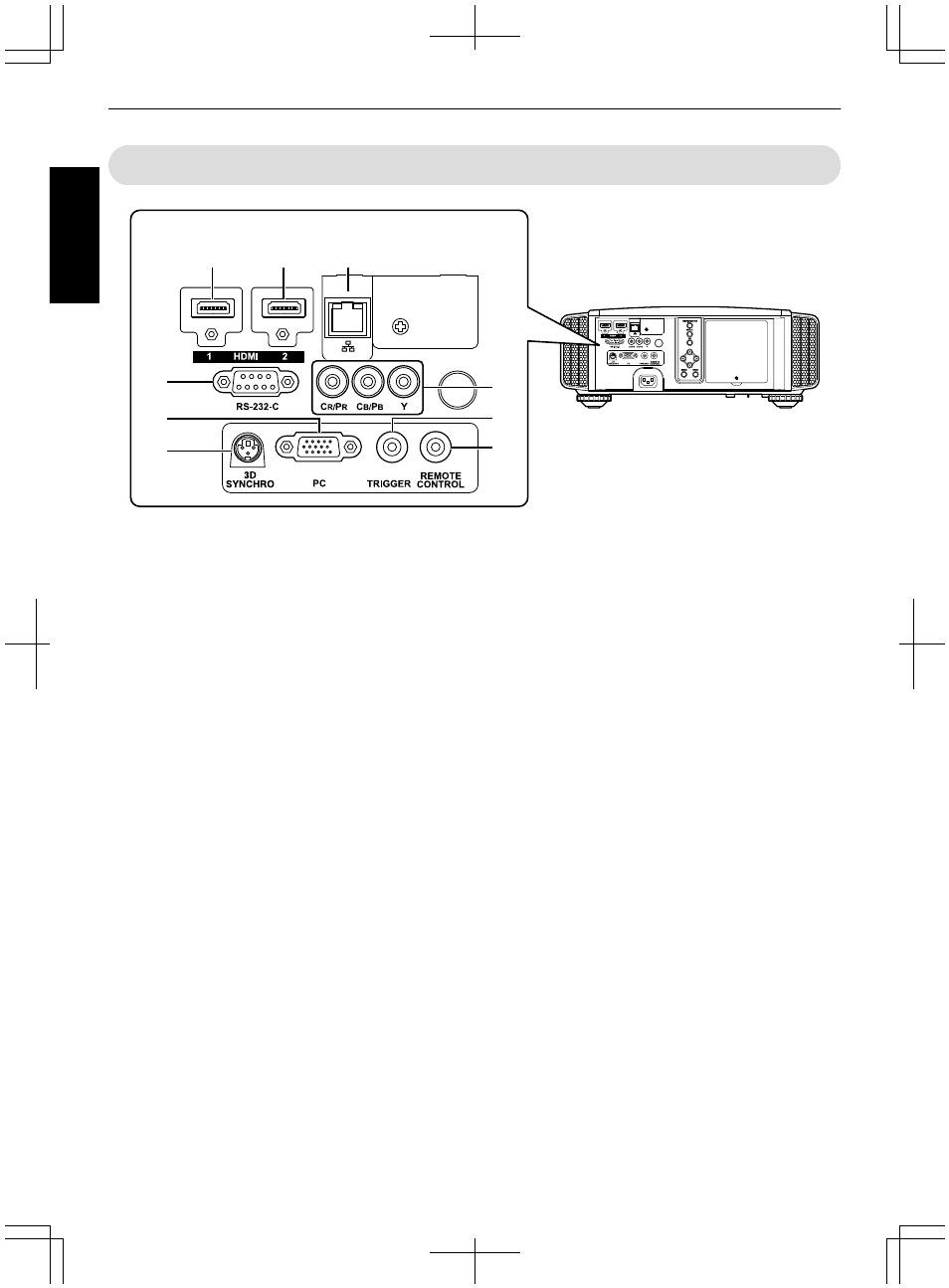

Vista ampliada de la cara posterior
A Terminal de entrada [HDMI 1]
B Terminal de entrada [HDMI 2]
Para la conexión a dispositivos que admitan la salida
de señales HDMI. (p. 22)
Está acoplado al orificio de fijación M3. La
profundidad del orificio roscado es de 3 mm.
C Terminal [LAN] (RJ-45)
El proyector puede controlarse conectándolo a un PC
a través de una red informática para el envío de
comandos de control al proyector.
D Terminal [RS-232C] (D-sub de 9
clavijas, macho)
El proyector puede controlarse mediante la conexión
de un PC a este terminal.
* Los terminales LAN y RS-232C no pueden utilizarse al
mismo tiempo. (p. 62)
E [PC] Terminal de entrada (D-sub de
15 clavijas) D C
Éste es un terminal de entrada utilizado únicamente
para señales de PC (señales de vídeo RGB y señales
de sincronización).
Puede conectarse a un terminal de salida de monitor
de PC, etc.
F Terminal [3D SYNCHRO]
Al conectar un EMISOR SINCRO 3D (no incluido/se
vende aparte) a este terminal, podrá visualizar
películas en 3D.
G Terminales de entrada de vídeo de
componente (RCA x 3)
Para la conexión a dispositivos que admitan la salida
de señales tipo componente.
Puede utilizarse como un terminal de entrada para
señales RGB analógicas (G sobre Sincr.),
componente (Y, Cb, Cr), o formato DTV (Y, Pb, Pr).
H Terminal [TRIGGER] (E)
Terminal de salida para la fuente de alimentación de
12V CC, 100 mA. Se utiliza para el envío de señales
de salida para controlar la elevación de pantallas que
permiten el uso de un SCREEN TRIGGER.
Recuerde que una conexión incorrecta puede dañar
el proyector. (Tip=DC +12 V, Sleeve=GND)
I Terminal [REMOTE] (toma mini
estéreo)
Utilice este terminal cuando no pueda utilizarse una
unidad de control remoto, como cuando el proyector
se instala en un receptáculo o para proyección
posterior.
Conecte un sensor remoto externo al proyector.
Para obtener más detalles sobre el sensor de
infrarrojos externo y el cable de conexión, póngase en
contacto con su distribuidor.
