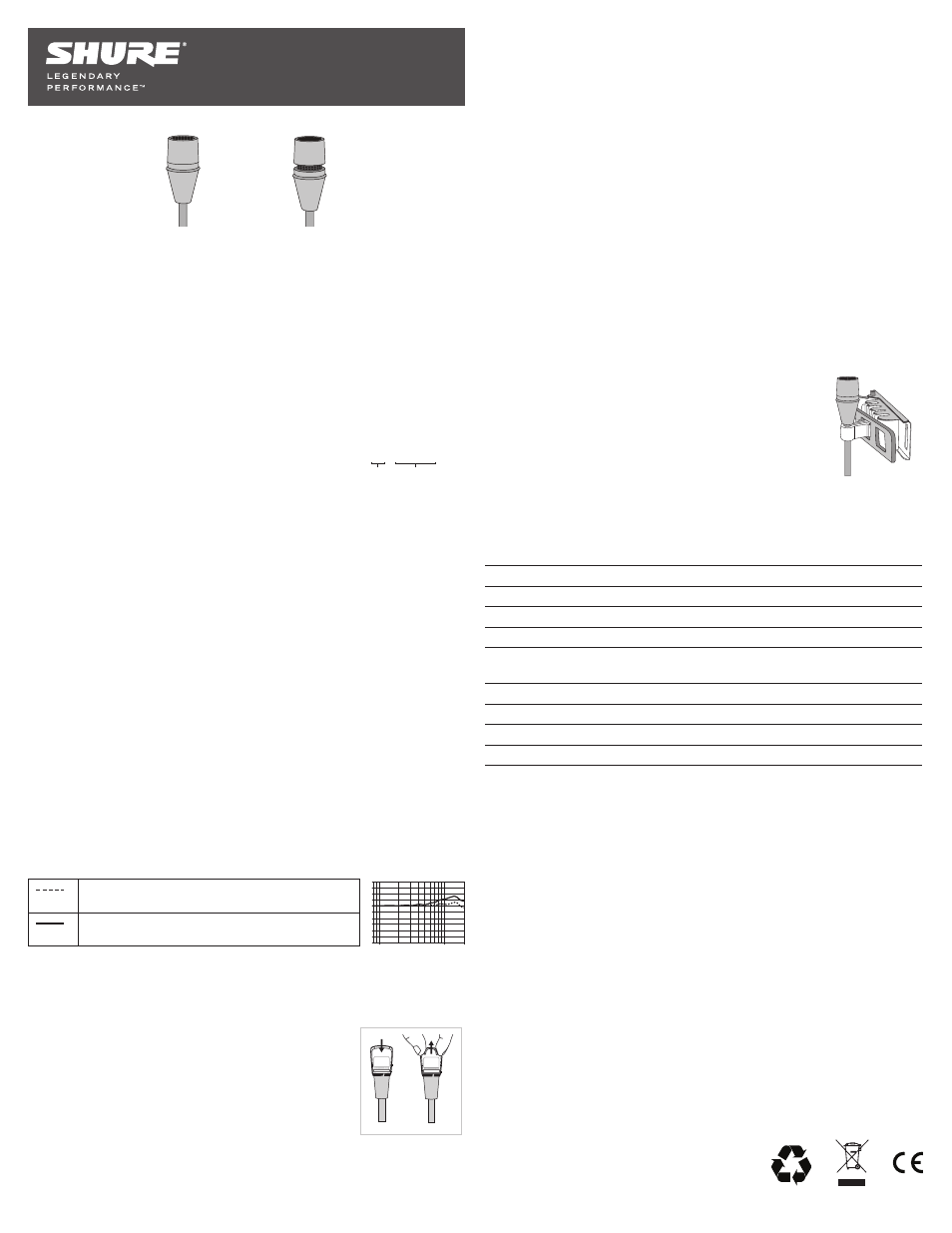

Allgemeine Beschreibung
Das MX150 ist ein Profi-Elektretkondensator-Ansteckmikrofon in Subminiaturausführung,
das sich ideal für Sprachwiedergabe und andere Anwendungen, die eine diskrete
Flachformplatzierung erfordern, eignet. Das MX150 ist mit Nieren- und Kugelcharakteristik
verfügbar und bietet kompromisslose Klangqualität und hohe Zuverlässigkeit bei mini-
maler Sichtbarkeit zum Gebrauch bei Fernsehproduktionen, betrieblichen Vorträgen,
AV-Telekonferenzen, in kirchlichen Einrichtungen und zur Beschallung. Die CommShield ® -
Technologie bietet ausgezeichnete HF-Störfestigkeit gegenüber Mobilfunkgeräten und
digitalen Taschensendern. Jedes Mikrofon wird mit einem einrastenden Windschutz aus
Schaumstoff zur Minimierung von Windgeräuschen und einer mehrfach positionierbaren
Krawattenklammer mit integrierter Kabelhaltevorrichtung zur Minimierung der Kabel-
Handhabungsgeräusche geliefert.
Technische Eigenschaften
• Mit Nieren- oder Kugelcharakteristik sowie in TQG- (zum Gebrauch in Shure-
Taschensendern) oder verdrahteten XLR-Ausführungen verfügbar
• Die CommShield ® -Technologie schützt vor Störungen durch HF-Mobilfunkgeräte und
digitale Taschensender.
• Mattschwarzes, elegantes Flachformdesign für eine unauffällige Platzierung
• Mehrfach positionierbare Krawattenklammer ermöglicht verschiedene
Platzierungsoptionen und weist ein integriertes Kabelhaltesystem zur praktischen
Kabelanordnung mit minimierten Handhabungsgeräuschen auf
• Kevlar-verstärkte, flexible Kabelkonstruktion verringert Handhabungsgeräusche
ebenfalls, wobei ausgezeichnete Flexibilität für Verlegung und Platzierung geboten wird
• Vom Benutzer auswechselbare Frequenzgangskappen zur Veränderung des
Frequenzgangs (nur Kugelcharakteristik)
• Einrastender, kompakter Windschutz bietet Schutz vor „Popp“- und Windgeräuschen
bei minimaler Sichtbarkeit
• Legendäre Shure-Qualität, Robustheit und Zuverlässigkeit
Frequenzgangskappen
Die MX150B/O-Ausführungen mit Kugelcharakteristik werden mit zwei Arten von
Frequenzgangskappen zur Gestaltung des Frequenzgangs im Höhenbereich geliefert:
TQG-Modelle
Verwendung mit anderen Taschensendern
Beim Anschließen des Mikrofons an irgendein anderes Gerät als den drahtlosen Shure-
Taschensender sicherstellen, dass dieses Gerät den roten Leiter mit geregelten +5 V DC
(mindestens 130 µA) versorgt. Siehe den Schaltplan im Abschnitt Technische Daten.
Modellvarianten
Das MX150 ist in mehreren Ausführungen verfügbar:
Ⓐ Richtcharakteristik
C Nierencharakteristik
O Kugelcharakteristik
Ⓑ Stecker
TQG Für Shure-Sender mit 4-poligen TA4F/
TQG-Buchsen
XLR Einschließlich RK100PK In-Line-Vorverstärker
Einrastender Windschutz
Den mitgelieferten einrastenden Windschutz zur Vermeidung von
„Popp“- und Windgeräuschen verwenden.
• In die Rille unter der Kapsel einrasten lassen, um ihn am
Mikrofon anzubringen.
• Zum Abnehmen den Kunststoffkorb im Windschutz ergreifen
und über die Kapsel heben.
XLR-Modelle
Phantomspeisung
Der mitgelieferte RK100PK-Vorverstärker erfordert Phantomspeisung und erzielt die beste
Leistung bei einer Speisung mit 48 V Gleichspannung (IEC-61938). Allerdings funktioniert
er ebenfalls bei Speisespannungen ab 11 V DC, jedoch mit leicht verringerter Leistung.
Die meisten modernen Mischpulte bieten Phantomspeisung. Ein symmetrisches
Mikrofonkabel ist zu verwenden: XLR-zu-XLR bzw. XLR-zu-TRS.
RFI-Filter
Dieses Mikrofon weist CommShield ® -Technologie zur HF-Filterung auf. Stets den mit den
XLR-Ausführungen dieses Mikrofons mitgelieferten RK100PK Vorverstärker verwenden,
um die besten Ergebnisse in widrigen HF-Umgebungen zu erzielen.
Befestigung des Mikrofons
Dieses Mikrofon wird mit einer mehrfach positionierbaren
Krawattenklammer für flexible Anbringungsoptionen und verringerte
Kabelgeräusche geliefert. Platzierungs- und Verlegungsvorschläge
sind in der mitgelieferten Krawattenklammer-Anleitung zu finden.
Die MX150B/C-Ausführungen mit Nierencharakteristik sind nur mit der mit dem
Mikrofon mitgelieferten Goldkappe kompatibel. Nicht die silberfarbenen und schwarzen
Kugelcharakteristik-Abschirmungen verwenden.
Normal: Silberfarbene Abschirmung; bietet bei den
meisten Anwendungen den natürlichsten Klang
Präsenzverstärkung: Schwarze Abschirmung; bietet
eine ausgeglichene Hochfrequenz-Verstärkung
Zulassungen
Zur CE-Kennzeichnung berechtigt. Entspricht der europäischen Richtlinie zur elektro-
magnetischen Verträglichkeit 2004/108/EG. Entspricht den Anforderungen der harmo-
nisierten Normen EN55103-1:1996 und EN55103-2:1996 für Wohngebiete (E1) und
Leichtindustriegebiete (E2).
Die CE-Übereinstimmungserklärung ist erhältlich bei: www.shure.com/europe/compliance
Bevollmächtigter Vertreter in Europa:
Shure Europe GmbH
Zentrale für Europa, Nahost und Afrika
Abteilung: EMEA-Approval
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Deutschland
Telefon: +49 (0) 7262 9249 0
Telefax: +49 (0) 7262 9249 114
E-Mail: [email protected]
Hinweis: Änderungen der Informationen in diesem Handbuch vorbehalten. Weitere
Informationen über dieses Produkt finden Sie im Internet: www.shure.de.
MX150B/ C - TQG
Ⓐ Ⓑ
MX150 Ansteckmikrofon in
Subminiaturausführung
Zubehör und Teile
Mitgeliefertes Zubehör
Mehrfach positionierbare Krawattenklammer (3) RPM150TC
Einrastender Windschutz (3) RPM150WS
Aufbewahrungsbeutel WA150
In-Line-Vorverstärker (nur XLR-Version) RK100PK
Ersatzteile
Standardmäßige Kappe, gold, für MX150B/C (5) RPM208
Standardmäßige Kappe, silber, für MX150B/O (5) RPM213
Kappe für Verstärkung, schwarz, für MX150B/O (5) RPM215
4-Pin-Mini-Stecker (TA4F/TQG) WA330
20
15
10
5
0
-30
-25
-20
-15
-10
-5 dB
Hz
20 100 1k 10k 20k
0,6 m (2 ft.) from sound source
MX150B/C MX150B/O
