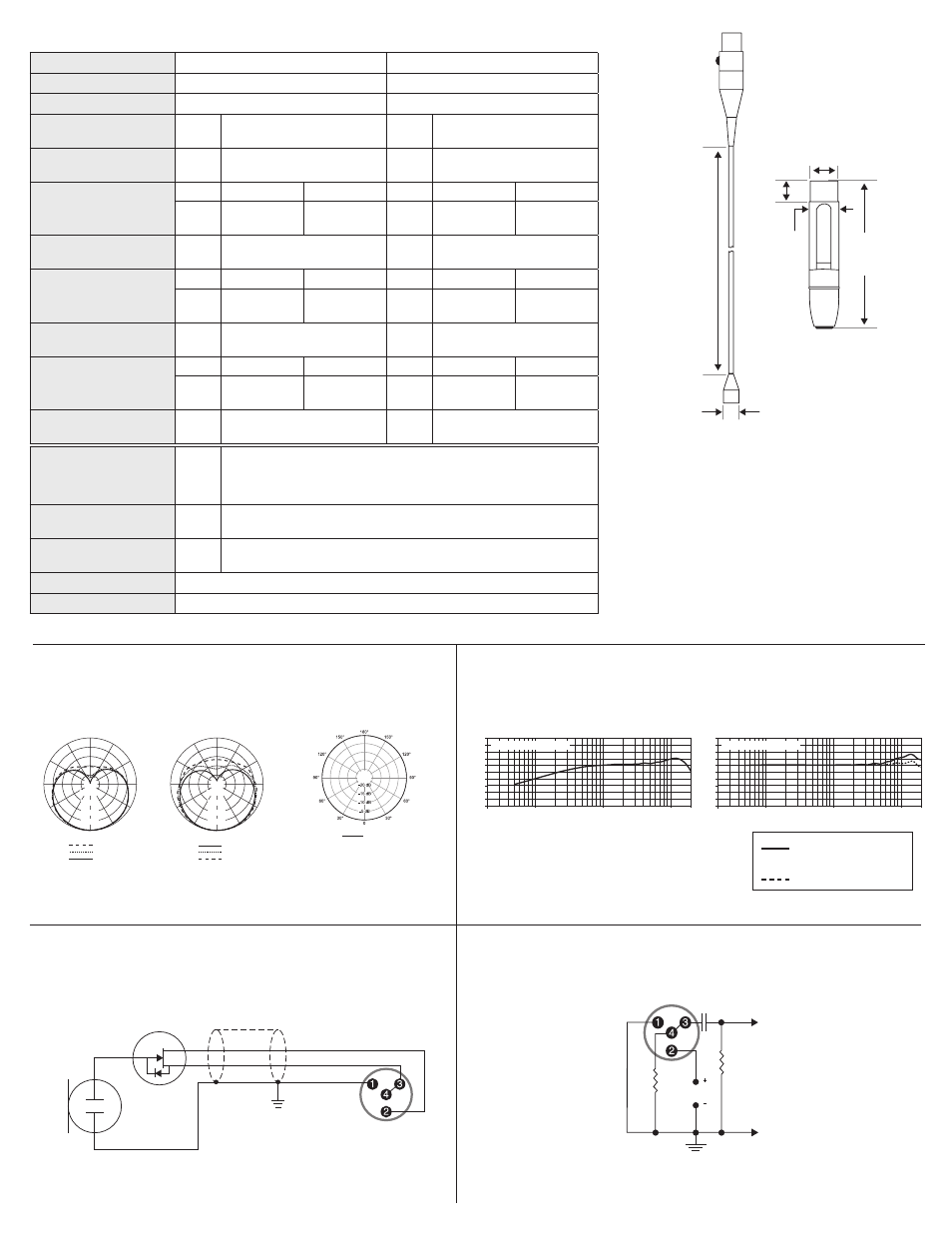

仕様
標準指向特性
カーディオイド 無指向性
プレゼンスブース
トEQキャップ
ノーマルEQキャップ
インピーダンスコンバーター
カートリッジ
シールド
赤
黒 +5 V DC
オーディオ
コネクター
指向特性 カーディオイド
トランスデューサータイプ エレクトレットコンデンサー
周波数特性
20 ～ 20,000 Hz
出力インピーダンス TQG: N/A
XLR: 165.5 Ω
感度
開回路電圧, @ 1 kHz, 標準
TQG: -51.0 dBV/Pa [1] (3.0 mV)
XLR: -39.0 dBV/Pa [1] (11.0 mV)
最大SPL
1% THDで1 kHz [2]
2500 Ω負荷: 1000 Ω負荷:
TQG: 147.5 dB SPL 147.5 dB SPL
XLR: 134.5 dB SPL 129.5 dB SPL
S/N比 [3] TQG: 57.5dB
XLR: 57.0dB
ダイナミックレンジ
@ 1 kHz
2500 Ω負荷: 1000 Ω負荷:
TQG: 111.0 dB SPL 111.0 dB SPL
XLR: 97.5 dB SPL 92.5 dB SPL
自己雑音
等価SPL, Aウェイト, 標準
TQG: 36.5dB
XLR: 37.0dB
クリッピングレベル
@ 1 kHz, 1% THD
2500 Ω負荷: 1000 Ω負荷:
TQG: 2.0 dBV 1.5 dBV
XLR: 1.0 dBV -4.5 dBV
同相除去
20 ～ 20,000 Hz
TQG: N/A
XLR: ≥60dB
無指向性
エレクトレットコンデンサー
20 ～ 20,000 Hz
TQG: N/A
XLR: 165.0 Ω
TQG: -46.5 dBV/Pa [1] (4.5 mV)
XLR: -34.5 dBV/Pa [1] (19.0 mV)
2500 Ω負荷: 1000 Ω負荷:
TQG: 143.0 dB SPL 143.0 dB SPL
XLR: 130.0 dB SPL 125.0 dB SPL
TQG: 60.0dB
XLR: 59.5dB
2500 Ω負荷: 1000 Ω負荷:
TQG: 109.0 dB SPL 109.0 dB SPL
XLR: 95.5 dB SPL 90.5 dB SPL
TQG: 34.0dB
XLR: 34.5dB
2500 Ω負荷: 1000 Ω負荷:
TQG: 2.0 dBV 1.5 dBV
XLR: 1.0 dBV -4.5 dBV
TQG: N/A
XLR: ≥60dB
周波数特性
MX150/C MX150/O
極性 TQG: ダイヤフラムへの正の圧力により、3番ピンに対して3番ピンに正電圧が生成さ
れる
XLR: ダイヤフラムへの正の圧力により、3番ピンに対して2番ピンに正電圧が生成さ
れる
使用電源 TQG: 5 V DC (0.04~0.18 mA)
XLR: 11~52 V DC [4] ファンタム電源 (IEC-61938), <2.2 mA
質量 TQG: 21 g (0.7 オンス)
XLR: 121 g (4.3 オンス)
動作温度範囲 -18° C (0° F) ～ 57° C (135° F)
保管温度範囲 -29° C (-20° F) ～ 74° C (165° F)
カーディオイド 無指向性
Test Circuit
[1] 1 Pa=94 dB SPL
[2] 入力信号を加えた時のマイクロホンプリアンプのTHDは、所定の
SPLにおけるカートリッジ出力と等価となります。
[3] S/N比は、94dB SPLと自己雑音の等価SPLとの差となります。Aウ
ェイト。
[4] 仕様はすべてDC48 Vファンタム電源使用時における測定のもので
す。 このマイクロホンはこれよりも低い電圧でも作動しますが、ヘッド
ルームと感度は若干減少します。
D
S
G
1.52 m
(5 ft.)
5.8 mm
(0.23 in.)
RK100PK
20 mm
(0.79 in.)
99 mm
(3.89 in.)
14 mm
(0.55 in.)
19 mm
(0.75 in.)
150°
120°
150°
120°
180°
30°
60°
90°
30°
60°
0
90°
–10 dB
–20 dB
–15 dB
–5 dB
150°
120°
150°
120°
180°
30°
60°
90°
30°
60°
0
90°
–10 dB
–20 dB
–15 dB
–5 dB
500 Hz
1000 Hz
250 Hz
6400 Hz
10000 Hz
2500 Hz
20
15
10
5
0
-30
-25
-20
-15
-10
-5 dB
Hz
20 100 1k 10k 20k
0,6 m (2 ft.) from sound source
20
15
10
5
0
-30
-25
-20
-15
-10
-5 dB
Hz
20 100 1k 10k 20k
0,6 m (2 ft.) from sound source
1000 Hz
1.0 uf
5 Vdc
20 k
100 k
配線図
