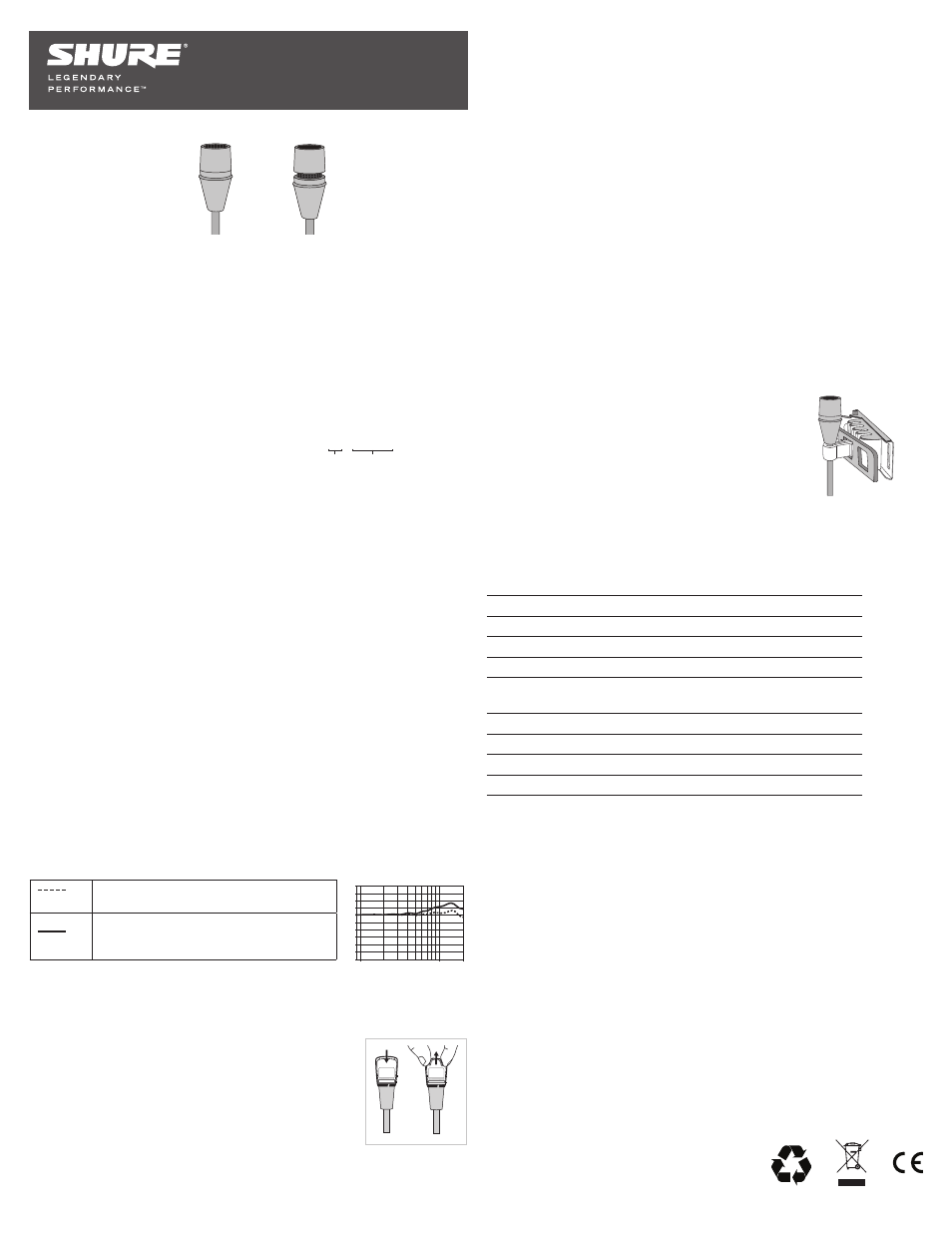

Gambaran Umum
MX150 adalah mikrofon lavalier kondenser elektret subminiatur profesional yang cocok
digunakan untuk pidato dan pemakaian lain yang memerlukan profil rendah, penempatan
yang hati-hati. Tersedia dengan corak kardioid atau segala arah, MX150 menghadirkan
kualitas suara tanpa kompromi dan kehandalan yang tinggi dengan jarak pandang minimal
untuk digunakan dalam siaran televisi, rapat perusahaan, telekonferensi A/V, Tempat
Ibadah, dan penguatan suara. Teknologi CommShield ® memberikan kekebalan FR terbaik
dari perangkat selular dan pemancar bodypack digital. Setiap mikrofon dilengkapi tameng
angin dengan pembalut busa yang sesuai untuk meminimalkan kebisingan angin dan je-
pitan dasi multi-posisi dengan pengelolaan kabel terpadu untuk meminimalkan kebisingan
penanganan kabel.
Fitur
• Tersedia dalam corak kutub kardiod atau segala arah dan TQG (untuk digunakan pada
bodypack Shure atau jenis XLR berkabel
• Teknologi CommShield ® melindungi terhadap gangguan dari perangkat FR Selular dan
pemancar bodypack digital.
• Desain hitam kasar, halus dan rapi, profil rendah untuk penempatan yang tidak
menyolok mata
• Jeptan dasi multi-posisi untuk berbagai opsi penempatan dan menonjolkan sistem
penanganan kabel terpadu untuk pengaturan kabel yang tepat dengan kebisingan
penanganan yang minimal
• Desain kabel lembut-lentur yang diperkuat Kevlar mengurangi lebih jauh kebisingan
penanganan sambil memberikan fleksibilitas terbaik untuk penyaluran dan penempatan
• Sumbat perataan yang dapat diganti pengguna untuk pembentukan respon (hanya
untuk segala arah)
• Tameng angin yang sesuai, kecil memberikan perlindungan dari kebisingan bunyi
konsonan dan angin dengan jarak pandang minimal
• Kualitas Shure legendaris, nyaring, dan handal
Model TQG
Digunakan bersama Pemancar Bodypack Lainnya
Ketika menghubungkan mikrofon ke sesuatu selain bodypack nirkabel Shure, pastikan
perangkat memberikan +5 V DC yang diatur (minimal 130 µA) ke konduktor merah. Lihat
diagram pengabelan pada spesifikasi.
Variasi Model
MX150 tersedia dalam berbagai bentuk:
Ⓐ Corak Kutub
C Cardioid (Kardioid)
O Omnidirectional
(Segala arah)
Ⓑ Konektor
TQG Untuk pemancar Shure dengan konektor TA4F/TQG 4-pin
XLR Termasuk praamplifier saluran tunggal RK100PK
Tameng Angin yang Sesuai
Gunakan tameng angin terpasang yang sesuai untuk memberikan
perlindungan bunyi konsonan dan suara angin.
• Menyesuaikan dengan alur di bawah kartrid untuk melindungi
mikrofon.
• Untuk mengeluarkan, ambil sangkar plastik pada tameng angin
dan angkat melewati kapsul.
Model XLR
Daya Semu
Praamplifier RK100PK yang disediakan ini menghendaki daya semu dan bekerja dengan
sangat baik pada catu daya 48 V DC (IEC-61938). Tetapi, ia akan beroperasi pada ruang
vertikal yang agak berkurang dengan catu daya paling rendah 11 V DC.
Pemadu paling modern memberikan daya semu. Anda harus menggunakan kabel mikro-
fon yang seimbang: XLR-ke-XLR atau XLR-ke-TRS.
Penyaring RFI
Mikrofon ini menonjolkan Teknologi CommShield ® untuk penyaringan FR. Untuk hasil ter-
baik dalam lingkungan FR yang menantang, selalu gunakan praamplifier RK100PK yang
dilengkapi dengan versi XLR pada mikrofon ini.
Pemasangan Mikrofon
Mikrofon ini dilengkapi dengan jepitan dasi multi-posisi untuk opsi
pemasangan fleksibel dan kebisingan kabel yang bekurang. Lihat
panduan jepitan dasi yang sudah disediakan untuk saran penem-
patan dan penyaluran.
20
15
10
5
0
-30
-25
-20
-15
-10
-5 dB
Hz
20 100 1k 10k 20k
0,6 m (2 ft.) from sound source
Sumbat Perataan
Bentuk MX150B/O segala arah yang dilengkapi dengan dua jenis sumbat perataan untuk
membentuk frekuensi tinggi:
Jenis MX150B/C kardioid hanya cocok dengan sumbat emas yang dilengkapi dengan mik-
rofon. Jangan gunakan layar segala arah warna perak dan hitam.
Normal: Layar warna perak; menghadirkan su-
ara yang sangat alami di berbagai pemakaian.
Peningkat Keberadaan: Layar hitam; meng-
hadirkan peningkat yang lembut, frekuensi
tinggi
Sertifikasi
Memenuhi syarat untuk memakai tanda CE. Sesuai Petunjuk EMC Eropa 2004/1008/EC.
Memenuhi Standar Harmonis EN55103-1:1996 dan EN55103-2:1996, untuk lingkungan
tempat tinggal (E1) dan lingkungan industri kecil (E2).
Pernyataan Kesesuaian CE bisa diperoleh di: www.shure.com/europe/compliance
Perwakilan Eropa Resmi:
Shure Europe GmbH
Markas Besar Eropa, Timur Tengah & Afrika
Bagian: Persetujuan EMEA
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Germany
Telepon: 49-7262-92 49 0
Faks: 49-7262-92 49 11 4
Email: [email protected]
Catatan: Informasi di panduan ini dapat diubah sewaktu-waktu tanpa pemberitahuan.
Untuk informasi tambahan tentang produk ini, silakan kunjungi www.shure.com.
Mikrofon Lavalier
Subminiatur MX150
MX150B/ C - TQG
Ⓐ Ⓑ
Aksesori dan Suku Cadang
Aksesi yang Disediakan
Jepitan Dasi Multi-Posisi (3) RPM150TC
Tameng Angin yang Sesuai (3) RPM150WS
Kantong Penyimpanan WA150
Praamplifier Saluran Tunggal (hanya untuk versi XLR) RK100PK
Suku Cadang Penggantian
Tutup biasa, Emas, untuk MX150B/C (5) RPM208
Tutup biasa, Perak, untuk MX150B/O (5) RPM213
Tutup Pendorong, Hitam, untuk MX150B/O (5) RPM215
Konektor Mini 4-Pin (TA4F/TQG) WA330
MX150B/C MX150B/O
