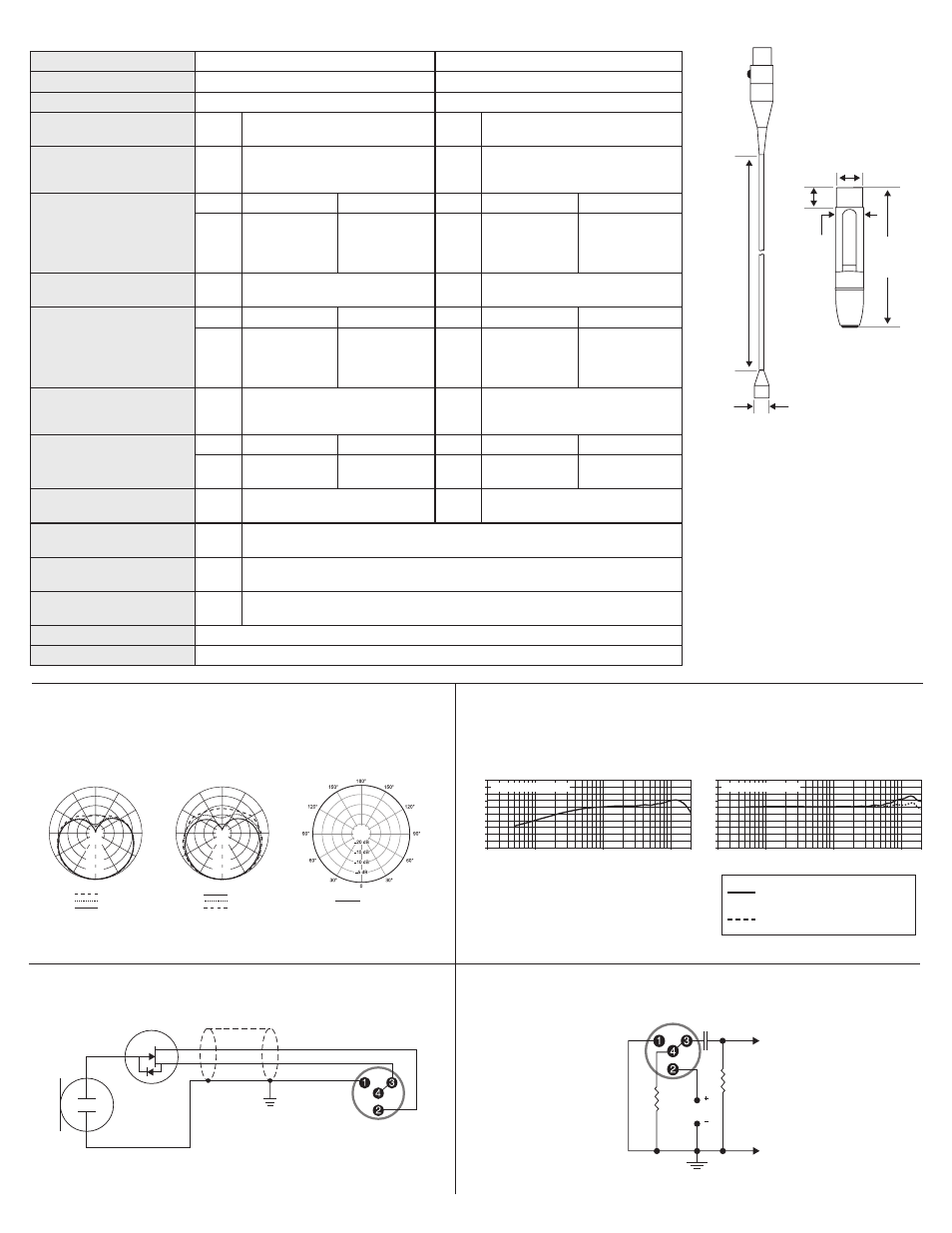

Technische Daten
Typische Richtcharakteristik
Nierencharakteristik Kugelcharakteristik
Frequenzgangskappe für
Präsenzverstärkung
Normale Frequenzgangskappe
Impedanzwandler
Kapsel
Abschirmung
Rot
Schwarz +5 V DC
Audio
Anschluss
Richtcharakteristik Niere
Wandlertyp Elektret-Kondensator
Frequenzgang 20 bis 20,000 Hz
Ausgangsimpedanz TQG: N/A
XLR: 165,5 Ω
Empfindlichkeit
Leerlaufspannung, bei 1 kHz,
typisch
TQG: -51,0 dBV/Pa [1] (3,0 mV)
XLR: -39,0 dBV/Pa [1] (11,0 mV)
Maximaler Schalldruckpegel
1 kHz bei 1 %
Gesamtklirrfaktor [2]
2500 Ω Last: 1000 Ω Last:
TQG: 147,5 dB
Schalldruckpegel
147,5 dB
Schalldruckpegel
XLR: 134,5 dB
Schalldruckpegel
129,5 dB
Schalldruckpegel
Signalrauschabstand [3] TQG: 57,5 dB
XLR: 57,0 dB
Dynamikbereich
bei 1 kHz
2500 Ω Last: 1000 Ω Last:
TQG: 111,0 dB
Schalldruckpegel
111,0 dB
Schalldruckpegel
XLR: 97,5 dB
Schalldruckpegel
92,5 dB
Schalldruckpegel
Eigenrauschen
äquivalenter Schalldruckpegel,
A-bewertet, typisch
TQG: 36,5 dB
XLR: 37,0 dB
Begrenzungspegel
bei 1 kHz, 1 %
Gesamtklirrfaktor
2500 Ω Last: 1000 Ω Last:
TQG: 2,0 dBV 1,5 dBV
XLR: 1,0 dBV -4,5 dBV
Gleichtaktunterdrückung
20 bis 20,000 Hz
TQG: N/A
XLR: ≥60 dB
Polarität TQG: Positiver Druck an der Membran erzeugt positive Spannung an Pin 3 in Bezug auf Pin 1.
XLR: Positiver Druck an der Membran erzeugt positive Spannung an Pin 2 in Bezug auf Pin 3.
Versorgungsspannungen TQG: 5 V DC (0.04–0.18 mA)
XLR: 11–52 V DC [4] Phantomspeisung (IEC-61938), <2,2 mA
Gewicht TQG: 21 g (0,7 g)
XLR: 121 g (4,3 g)
Betriebstemperaturbereich -18°C (0°F) bis 57°C (135°F)
Lagerungstemperaturbereich -29°C (-20°F) bis 74°C (165°F)
Kugelcharakteristik
Elektret-Kondensator
20 bis 20,000 Hz
TQG: N/A
XLR: 165,0 Ω
TQG: -46,5 dBV/Pa [1] (4,5 mV)
XLR: -34,5 dBV/Pa [1] (19,0 mV)
2500 Ω Last: 1000 Ω Last:
TQG: 143,0 dB
Schalldruckpegel
143,0 dB
Schalldruckpegel
XLR: 130,0 dB
Schalldruckpegel
125,0 dB
Schalldruckpegel
TQG: 60,0 dB
XLR: 59,5 dB
2500 Ω Last: 1000 Ω Last:
TQG: 109,0 dB
Schalldruckpegel
109,0 dB
Schalldruckpegel
XLR: 95,5 dB
Schalldruckpegel
90,5 dB
Schalldruckpegel
TQG: 34,0 dB
XLR: 34,5 dB
2500 Ω Last: 1000 Ω Last:
TQG: 2,0 dBV 1,5 dBV
XLR: 1,0 dBV -4,5 dBV
TQG: N/A
XLR: ≥60 dB
MX150/C MX150/O
Frequenzgang
Niere Kugelcharakteristik
Prüfschaltung
[1] 1 Pa=94 dB SPL
[2] Gesamtklirrfaktor des Mikrofon-Vorverstärkers,
wenn der anliegende Eingangssignalpegel
beim angegebenen Schalldruckpegel zum
Kapselausgang äquivalent ist.
[3] Signalrauschabstand ist die Differenz zwisch-
en 94 dB Schalldruckpegel und dem äquiva-
lenten Schalldruckpegel des Eigenrauschens
mit Bewertungskurve A.
[4] Alle Spezifikationen wurden bei
Phantomspeisung mit 48 V Gleichspannung
gemessen. Das Mikrofon funktioniert bei gerin-
gerer Spannung, jedoch mit etwas verringerter
Leistung und Empfindlichkeit.
1000 Hz
1.0 uf
5 Vdc
20 k
100 k
D
S
G
1.52 m
(5 ft.)
5.8 mm
(0.23 in.)
RK100PK
20 mm
(0.79 in.)
99 mm
(3.89 in.)
14 mm
(0.55 in.)
19 mm
(0.75 in.)
150°
120°
150°
120°
180°
30°
60°
90°
30°
60°
0
90°
–10 dB
–20 dB
–15 dB
–5 dB
150°
120°
150°
120°
180°
30°
60°
90°
30°
60°
0
90°
–10 dB
–20 dB
–15 dB
–5 dB
500 Hz
1000 Hz
250 Hz
6400 Hz
10000 Hz
2500 Hz
20
15
10
5
0
-30
-25
-20
-15
-10
-5 dB
Hz
20 100 1k 10k 20k
0,6 m (2 ft.) from sound source
20
15
10
5
0
-30
-25
-20
-15
-10
-5 dB
Hz
20 100 1k 10k 20k
0,6 m (2 ft.) from sound source
Anschlussplan
