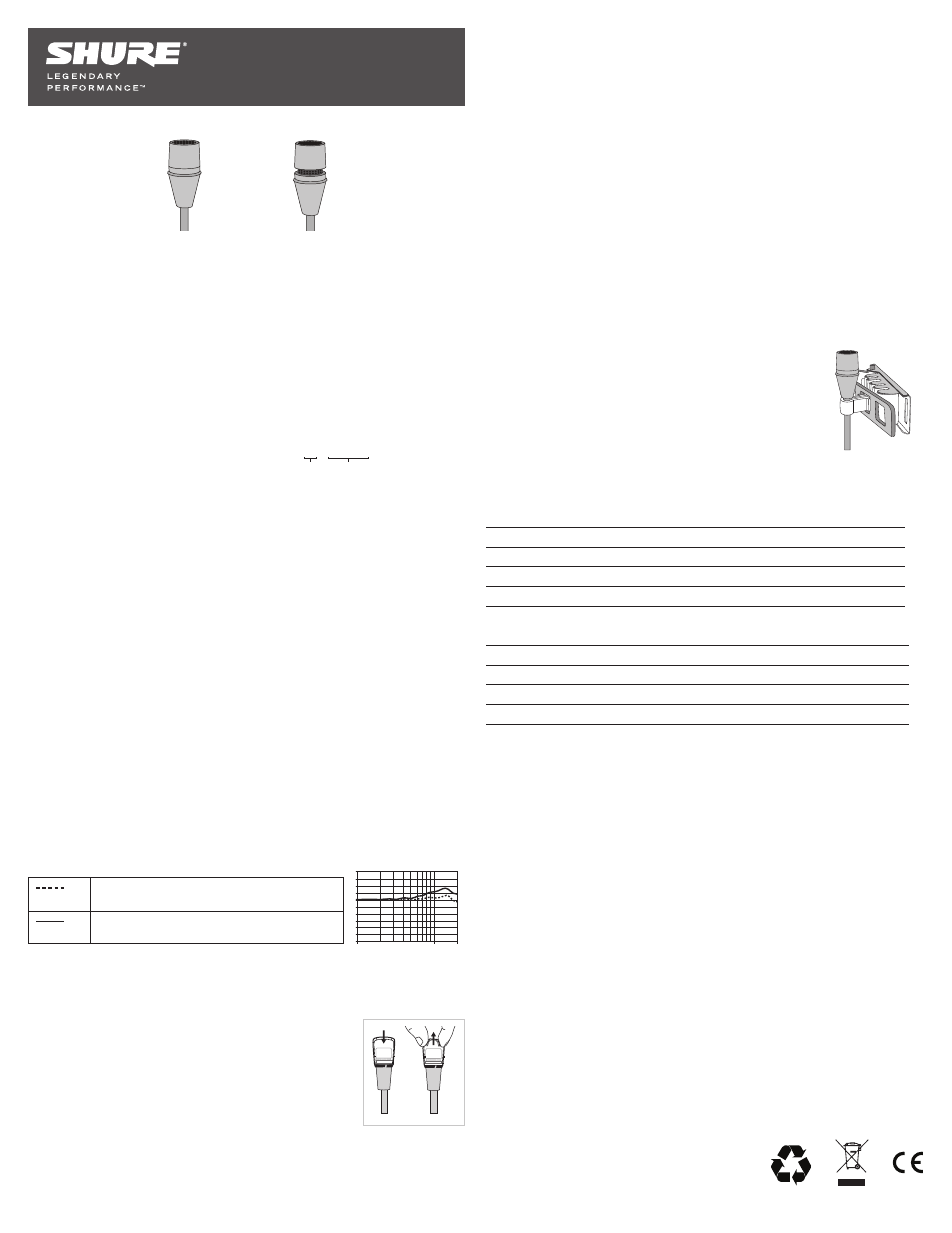

概要
MX150はプロフェッショナル用超小型エレクトレットコンデンサー型ラベリアマイクロホンで、目立た
ず装着したいスピーチ等の用途に理想的です。MX150は、カーディオイドか無指向性パターンから
選択でき、妥協のない音質と高い信頼性を実現しつつ目立たない設計で、 テレビ放送、企業講演
会、A/V遠隔会議、教会、SR等の用途に使用することができます。CommShield ® テクノロジーが、 セ
ルラー方式のデバイスやデジタルボディパック型送信機に対する優れたRF電磁波耐性を提供し
ます。各マイクロホンにはウィンドノイズを最小限に抑えるスナップフィットタイプのスポンジウィン
ドスクリーンが付属しており、 また、 マルチポジションタイクリップが一体型ケーブルをきれいにまと
めて取り扱い時のノイズを最小化します。
機能
• カーディオイドパターンまたは無指向性パターン、TQG（Shureボディパック用） または有線XLR
タイプで使用できます。
• CommShield ® テクノロジーにより、 セルラー方式のRFデバイスとデジタルボディパック送信機か
らの干渉に対して保護機能を備えています。
• 艶消しブラック、流線型、小型で目立たないデザイン
• マルチポジションタイクリップによって様々な場所に装着でき、 また一体型ケーブル管理システ
ムによって簡単にケーブルをまとめ、取り扱い時のノイズを最小限に抑えることができます。
• ケブラー強化ソフトフレックスケーブル設計が、配線や装着時に優れた柔軟性を実現し、取り
扱いノイズをさらに軽減します。
• 周波数特性調整のためにユーザーが変更可能なEQキャップ（無指向性のみ）
• スナップフィットのコンパクトなウィンドスクリーンは、目立たず、破裂音やウィンドノイズから守
ります。
• 信頼されるShureの卓越した品質・耐久性・信頼性
EQキャップ
無指向性MX150B/Oバリエーションには高周波数特性調整用に2種類のEQキャップが付属してい
ます：
TQGモデル
他社製ボディパック送信機で使用する
このマイクロホンをShure社製ワイヤレスボディパック以外のものに接続する際は、 そのデバイス
から赤色のコンダクターに安定して+5 V DC（最小130 µA）が供給されているかを確認してくださ
い。仕様の配線図を参照してください。
スナップフィットウィンドスクリーン
スナップフィットウィンドスクリーンを使って破裂音やウィンドノイズから
保護します。
• カートリッジ下の溝にスナップインするだけでマイクロホンに固定で
きます。
• 取り外す際はウィンドスクリーンのプラスチックケージを持ってカプセ
ルを持ち上げます。
XLRモデル
ファンタム電源
付属のRK100PKプリアンプにはファンタム電源が必要で、48 V DC（IEC-61938）供給時にベストの
機能が得られます。ただし、11 V DCまでであれば、少しヘッドルームは下がりますが、機能します。
現在、大半のミキサーにはファンタム電源が付いています。バランスマイクロホンケーブルを使用
してください：XLR-XLRまたはXLR-TRSケーブルを必ず使用してください。
RFIフィルタリング
このマイクロホンはRFフィルタリングにCommShield ® テクノロジーを採用しています。厳しいRF環
境で最適な結果を得るため、 このマイクロホンのXLRには必ずRK100PKプリアンプを使用してく
ださい。
マイクロホンの取付方法
このマイクロホンは、付属のマルチポジションタイクリップで様々な場所
に取り付けることができ、ケーブルノイズを低減します。取り付け位置ま
たは取り回し方法については付属のタイクリップガイドを参照してくだ
さい。
カーディオイドMX150B/Cバリエーションはマイクロホン付属のゴールドキャップにのみ使用できま
す。
シルバーおよびブラックの無指向性スクリーンは使用しないでください。
ノーマル:シルバーカラースクリーン。多くの用途で最
も自然な音を提供します
プレゼンスブースト:ブラックスクリーン。スムーズな
高周波数ブーストを提供します
認証
CEマーキングに適格。 欧州EMC指令2004/108/ECに適合。 住宅(E1)および軽工業(E2)環境に関
し、EN55103-1:1996およびEN55103-2:1996の整合規格に対応。
CE適合宣言書は以下より入手可能です:www.shure.com/europe/compliance
ヨーロッパ認可代理店:
Shure Europe GmbH
ヨーロッパ、中東、 アフリカ地区本部：
部門:EMEA承認
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Germany
Tel: 49-7262-92 49 0
Fax: 49-7262-92 49 11 4
Eメール： [email protected]
注: 本ガイドの情報は予告なく変更される場合があります。 本製品の詳細情報については、www.
shure.comをご覧ください。
MX150超小型ラベリアマイ
クロホン
モデル種類
MX150には複数のタイプがあります：
Ⓐ 指向特性
C カーディオイド
O 無指向性
Ⓑ コネクター
TQG Shure送信機用（4ピンTA4F/TQGコネクター付き）
XLR RK100PKインラインプリアンプ付属
MX150B/ C - TQG
Ⓐ Ⓑ
付属品及びパーツ
付属のアクセサリー
マルチポジションタイクリップ (3個) RPM150TC
スナップフィットウィンドスクリーン (3個) RPM150WS
保管パウチ WA150
インラインプリアンプ (XLRのみ) RK100PK
交換パーツ
ノーマルキャップ、 ゴールド (MX150B/C用)(5個) RPM208
ノーマルキャップ、 シルバー (MX150B/O用)(5個) RPM213
ノーマルキャップ、 ブラック (MX150B/O用)(5個) RPM215
4ピンミニコネクター (TA4F/TQG) WA330
20
15
10
5
0
-30
-25
-20
-15
-10
-5 dB
Hz
20 100 1k 10k 20k
0,6 m (2 ft.) from sound source
MX150B/C MX150B/O
