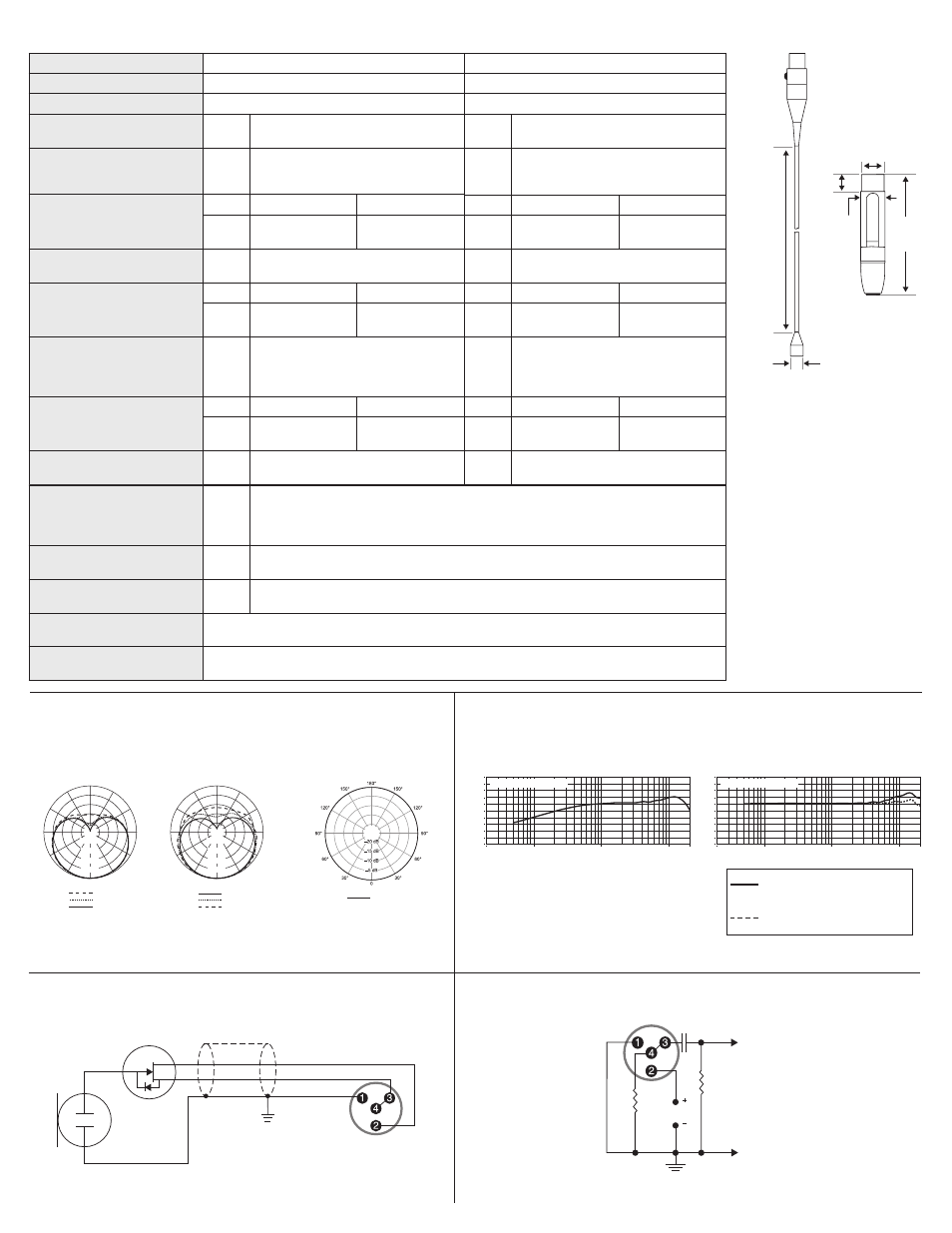

Dati tecnici
Diagrammi polari tipici
Cardioide Omnidirezionale
Capsula di equalizzazione con
boost di presenza
Capsula di equalizzazione
normale
Convertitore di
impedenza
Capsula
Schermatura
Rosso
Nero +5 V c.c.
Audio
Connettore
Diagramma polare Cardioide
Tipo di trasduttore Condensatore a elettrete
Risposta in frequenza 20 - 20,000 Hz
Impedenza di uscita TQG: N/A
XLR: 165,5 Ω
Sensibilità
tensione a circuito aperto, ad 1
kHz, tipico
TQG: -51,0 dBV/Pa [1] (3,0 mV)
XLR: -39,0 dBV/Pa [1] (11,0 mV)
Livello di pressione sonora
(SPL) massimo
1 kHz a 1% di THD [2]
Carico di 2500 Ω: Carico di 1000 Ω:
TQG: 147,5 dB di SPL 147,5 dB di SPL
XLR: 134,5 dB di SPL 129,5 dB di SPL
Rapporto segnale/rumore [3] TQG: 57,5 dB
XLR: 57,0 dB
Gamma dinamica
ad 1 kHz
Carico di 2500 Ω: Carico di 1000 Ω:
TQG: 111,0 dB di SPL 111,0 dB di SPL
XLR: 97,5 dB di SPL 92,5 dB di SPL
Rumore generato
internamente
SPL equivalente, ponderazione
A, tipico
TQG: 36,5 dB
XLR: 37,0 dB
Livello di clipping
ad 1 kHz, 1% di THD
Carico di 2500 Ω: Carico di 1000 Ω:
TQG: 2,0 dBV 1,5 dBV
XLR: 1,0 dBV -4,5 dBV
Reiezione di modo comune
20 - 20,000 Hz
TQG: N/A
XLR: ≥60 dB
Polarità TQG: Una pressione positiva sul diaframma produce una tensione positiva sul piedino 3 rispetto al
piedino 1.
XLR: Una pressione positiva sul diaframma produce una tensione positiva sul piedino 2 rispetto al
piedino 3.
Alimentazione TQG: 5 V c.c. (0.04–0.18 mA)
XLR: 11–52 V c.c. [4] alimentazione virtuale (IEC-61938), <2,2 mA
Peso TQG: 21 g (0,7 once)
XLR: 121 g (4,3 once)
Intervallo della temperatura di
funzionamento
-18°C (0°F) - 57°C (135°F)
Gamma di temperature a
magazzino
-29°C (-20°F) - 74°C (165°F)
Omnidirezionale
Condensatore a elettrete
20 - 20,000 Hz
TQG: N/A
XLR: 165,0 Ω
TQG: -46,5 dBV/Pa [1] (4,5 mV)
XLR: -34,5 dBV/Pa [1] (19,0 mV)
Carico di 2500 Ω: Carico di 1000 Ω:
TQG: 143,0 dB di SPL 143,0 dB di SPL
XLR: 130,0 dB di SPL 125,0 dB di SPL
TQG: 60,0 dB
XLR: 59,5 dB
Carico di 2500 Ω: Carico di 1000 Ω:
TQG: 109,0 dB di SPL 109,0 dB di SPL
XLR: 95,5 dB di SPL 90,5 dB di SPL
TQG: 34,0 dB
XLR: 34,5 dB
Carico di 2500 Ω: Carico di 1000 Ω:
TQG: 2,0 dBV 1,5 dBV
XLR: 1,0 dBV -4,5 dBV
TQG: N/A
XLR: ≥60 dB
Risposta in frequenza
MX150/C MX150/O
Cardioide Omnidirezionale
CIRCUITO DI PROVA
[1] 1 Pa=94 dB SPL
[2] Quando viene applicato il segnale
di ingresso, la distorsione armonica
totale (THD) del preamplificatore
microfonico è equivalente all'uscita
della capsula al livello di pressione
sonora specificato.
[3] Il rapporto segnale/rumore è la dif-
ferenza tra un SPL di 94 dB e l'SPL
equivalente del rumore generato
internamente e misurato con filtro di
ponderazione A
[4] Tutti i dati tecnici misurati con un
alimentatore phantom da 48 V c.c.
Il microfono funziona a tensioni
inferiori, ma con campo audio e
sensibilità leggermente ridotti.
1000 Hz
1.0 uf
5 Vdc
20 k
100 k
D
S
G
1.52 m
(5 ft.)
5.8 mm
(0.23 in.)
RK100PK
20 mm
(0.79 in.)
99 mm
(3.89 in.)
14 mm
(0.55 in.)
19 mm
(0.75 in.)
150°
120°
150°
120°
180°
30°
60°
90°
30°
60°
0
90°
–10 dB
–20 dB
–15 dB
–5 dB
150°
120°
150°
120°
180°
30°
60°
90°
30°
60°
0
90°
–10 dB
–20 dB
–15 dB
–5 dB
500 Hz
1000 Hz
250 Hz
6400 Hz
10000 Hz
2500 Hz
20
15
10
5
0
-30
-25
-20
-15
-10
-5 dB
Hz
20 100 1k 10k 20k
0,6 m (2 ft.) from sound source
20
15
10
5
0
-30
-25
-20
-15
-10
-5 dB
Hz
20 100 1k 10k 20k
0,6 m (2 ft.) from sound source
Schema circuitale
