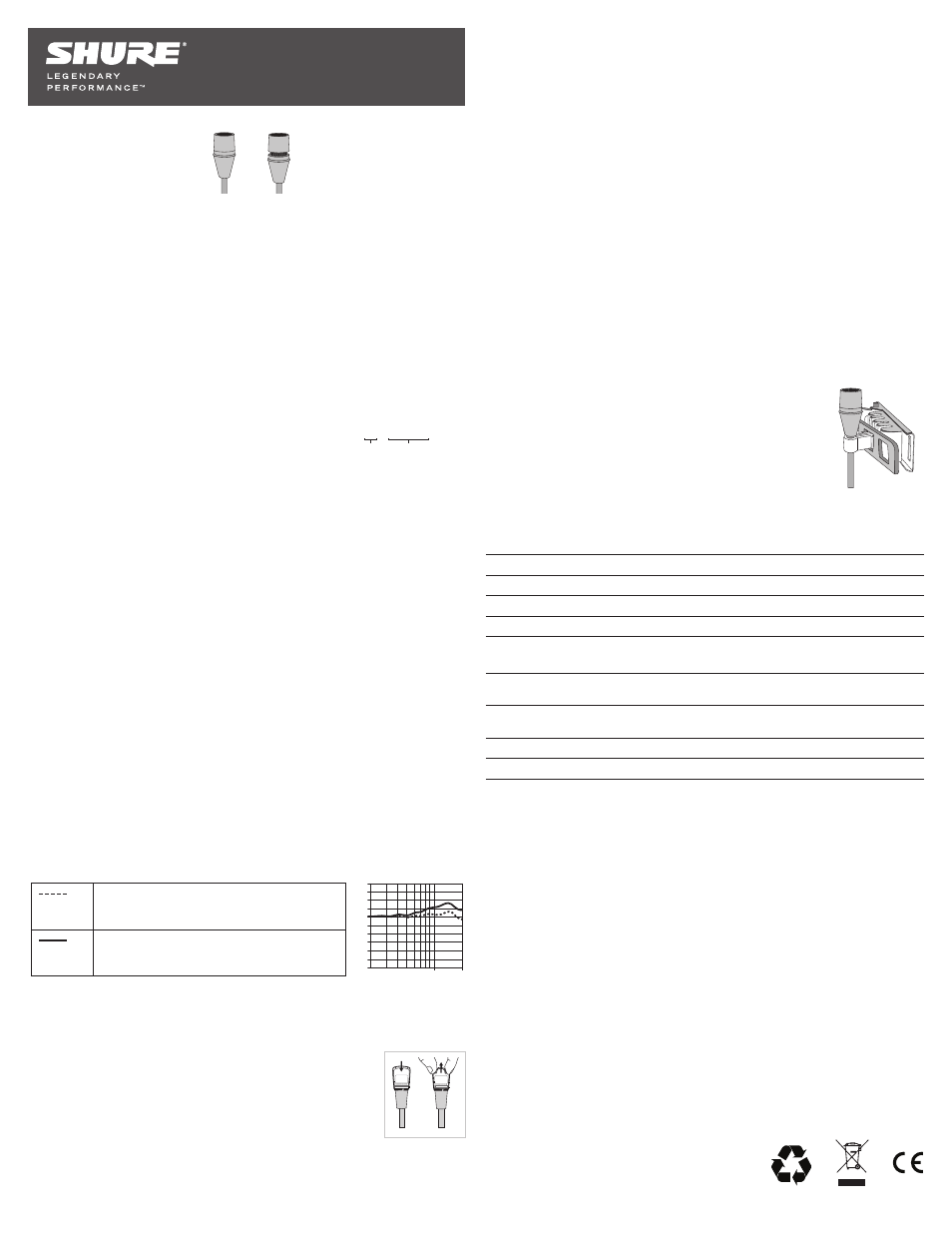

MX150
Общее описание
MX150 — это профессиональный субминиатюрный электретный конденсаторный
петличный микрофон, идеально подходящий для воспроизведения речи и для
других приложений, в которых требуется небольшое, малозаметное устройство.
Микрофоны MX150 поставляются, по выбору, с кардиоидной или всенаправленной
полярной диаграммой. Они обладают непревзойденным качеством звука и
высокой надежностью и почти незаметны, поэтому ими удобно пользоваться при
телевещании, чтении корпоративных лекций, при аудио/видео телеконференцсвязи,
в молельных домах и в системах звукоусиления. Технология CommShield ®
обеспечивает прекрасную защищенность от высоких частот, т.е. от помех,
создаваемых сотовыми телефонами и носимыми цифровыми передатчиками.
Каждый микрофон снабжен обжимающим пенопластовым ветрозащитным
экраном, минимизирующим шумы от ветра, и многопозиционным зажимом с
приспособлением для крепления кабеля, снижающим шум от перемещений кабеля.
Основные особенности
• Кардиоидная или всенаправленная полярная диаграмма и варианты TQG (для
использования с носимыми передатчиками Shure) или проводные разъемы XLR
• Технология CommShield ® защищает от помех, создаваемых РЧ устройствами и
носимыми цифровыми передатчиками
• Матово-черный, элегантный, миниатюрный, конструкция, предназначенная для
незаметного размещения
• Многопозиционный зажим для крепления к галстуку в различных положениях и
система крепления кабеля, позволяющая удобно расположить кабель и устранить
шум, вызываемый его движением.
• Конструкция мягкого и гибкого кабеля с кевларовым усилением дополнительно
снижает шум. Чрезвычайно высокая гибкость обеспечивает удобство прокладки
и размещения
• Устанавливаемые пользователем корректирующие колпачки позволяют
формировать характеристику микрофона (только при всенаправленной
диаграмме)
• Компактный обжимающий ветровой экран защищает от взрывных шумов и шума
ветра и почти незаметен
• Легендарные качество, прочность и надежность, присущие изделиям Shure
Корректирующие колпачки
Микрофоны MX150B/O с всенаправленной диаграммой поставляются с
корректирующими колпачками двух типов, предназначенными для формирования
высокочастотной части характеристики:
Модели TQG
Использование с другими носимыми передатчиками
При подключении микрофона к любому другому передатчику, кроме носимых
беспроводных передатчиков Shure, проследите, чтобы в устройстве на красном
проводе было регулируемое напряжение +5В (минимум 130 мкА). См. монтажную
схему в «Технических характеристиках».
Варианты модели
MX150 выпускается в нескольких исполнениях:
Ⓐ Полярная диаграмма
C Кардиоидная
O Всенаправленная
Ⓑ Разъемы
TQG Для передатчиков Shure с 4-контактными
разъемами TA4F/TQG
XLR С линейным предусилителем RK100PK
Обжимающий ветрозащитный экран
Для защиты от взрывных звуков и шума ветра используйте
ветрозащитный экран, входящий в комплект.
• Для крепления на микрофоне экран должен сесть в канавку под
капсулой.
• Чтобы снять экран, сожмите его пластиковый корпус и снимите
через капсулу.
Модели XLR
Фантомное питание
Для предусилителя RK100PK, входящего в комплект, требуется фантомное питание.
Лучше всего устройство работает при питании 48 В пост. тока (IEC-61938). Однако
он будет работать с несколько уменьшенным запасом по передаче без искажений и
при питании всего 11 В.
Большинство современных микшеров обеспечивает фантомное питание. Вы должны
использовать симметричный микрофонный кабель XLR – XLR или XLR – TRS.
Фильтрация радиочастотных помех
Для РЧ фильтрации в этом микрофоне используется технология CommShield ® . Для
получения наилучших результатов при работе в сильно зашумленной РЧ среде
обязательно используйте предусилитель RK100PK, входящий в комплект варианта
XLR микрофона.
Установка микрофона
Этот микрофон поставляется с многопозиционным зажимом для
галстука, обеспечивающим широкий выбор вариантов установки
и снижение шума от движения кабеля. Варианты установки и
прокладки кабеля см. в инструкции, прилагаемой к зажиму.
Кардиоидный микрофон MX150B/C может использоваться только с золотистым
колпачком, входящим в комплект. Не используйте серебристый и черный колпачки,
предназначенные для всенаправленного микрофона.
Нормальный: серебристый экран; для
большинства приложений обеспечивает
максимально естественный звук
Усиление эффекта присутствия: черный
экран; создает плавно возрастающую
высокочастотную характеристику
Сертификация
Предоставлено право маркировки CE. Соответствует требованиям европейской
директивы 2004/108/EEC по ЭМС. Соответствует требованиям гармонизированных
стандартов EN55103-1:1996 и EN55103-2:1996 на оборудование для жилых районов
(E1) и районов с легкими промышленными условиями (E2).
Декларацию соответствия CE можно получить по следующему адресу: www.shure.
com/europe/compliance
Уполномоченный европейский представитель:
Shure Europe GmbH
Headquarters Europe, Middle East & Africa
Department: EMEA Approval
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Germany
Телефон: 49-7262-92 49 0
Факс: 49-7262-92 49 11 4
Эл. почта: [email protected]
Примечание. Информация, содержащаяся в этом руководстве, может быть
изменена без предварительного уведомления. Для получения дополнительной
информации об этом изделии посетите вебсайт www.shure.com.
Субминиатюрный
петличный микрофон
MX150B/ C - TQG
Ⓐ Ⓑ
Аксессуары и запасные части
Аксессуары, входящие в комплект
Многопозиционный зажим (3 шт.) RPM150TC
Обжимающий ветрозащитный экран (3 шт.) RPM150WS
Чехол для хранения WA150
Линейный предусилитель (только вариант XLR) RK100PK
Запасные части
Колпачок для нормальной характеристики, золотистый, для
MX150B/C (5 шт.)
RPM208
Колпачок для нормальной характеристики, серебристый, для
MX150B/O (5 шт.)
RPM213
Колпачок для усиления присутствия, черный, для MX150B/O (5 шт.) RPM215
4-контактный миниатюрный разъем (TA4F/TQG)
WA330
20
15
10
5
0
-30
-25
-20
-15
-10
-5 dB
Hz
20 100 1k 10k 20k
0,6 m (2 ft.) from sound source
MX150B/C MX150B/O
