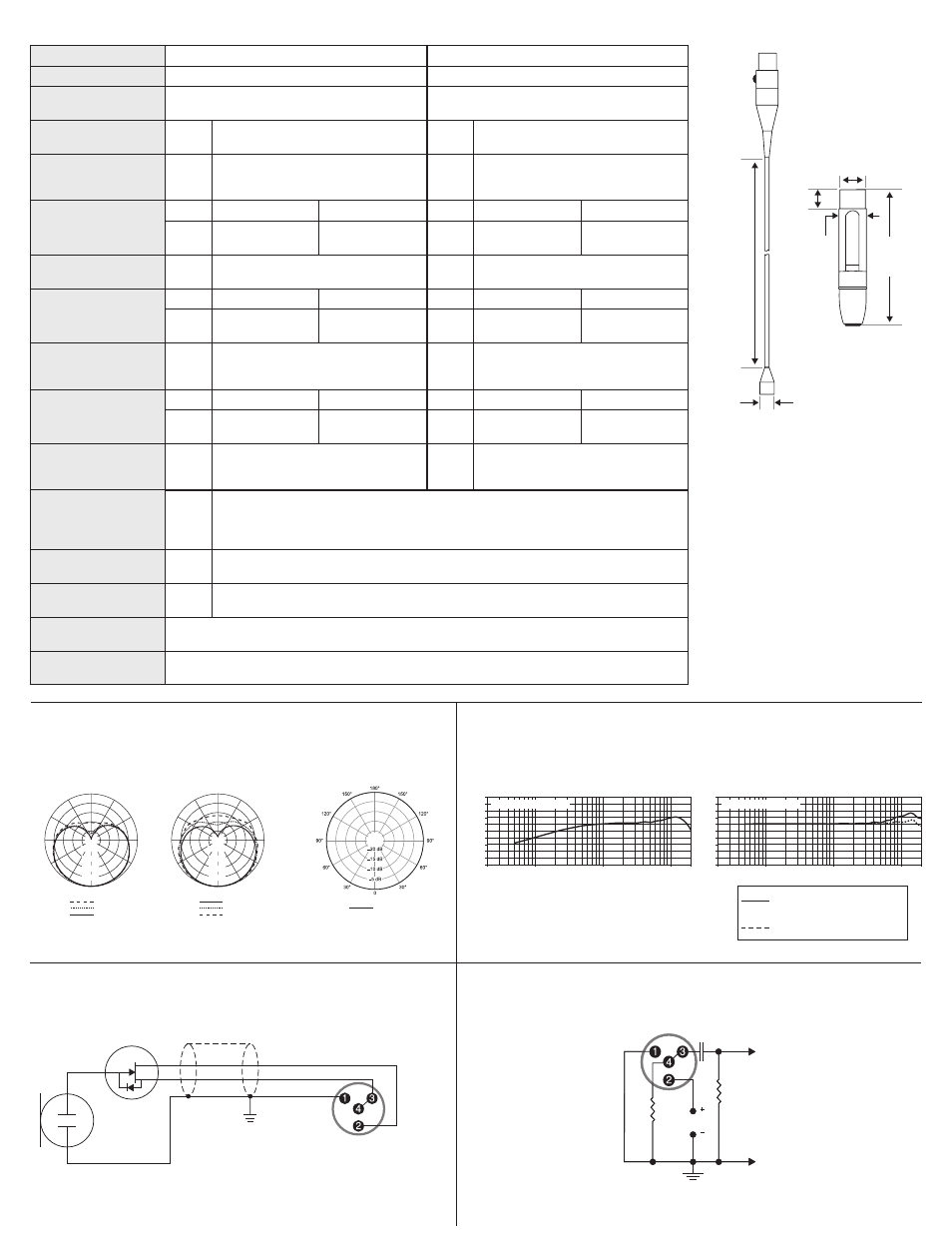

Diagrama de alambrado CIRCUITO DE PRUEBA
Especificaciones
Patrones polares de captación típicos
Cardioide Omnidireccional
Tapa ecualizadora de
aumento de presencia
Tapa ecualizadora normal
Convertidor de
impedancia
Cápsula
Blindaje
Rojo
Negro +5 VCC
Audio
Conector
Patrón polar Cardioide
Tipo de transductor Condensador de electreto
Respuesta de
frecuencia
20 a 20,000 Hz
Impedancia de salida TQG: N/A
XLR: 165,5 Ω
Sensibilidad
voltaje con circuito abi-
erto, a 1 kHz, típico
TQG: -51,0 dBV/Pa [1] (3,0 mV)
XLR: -39,0 dBV/Pa [1] (11,0 mV)
Nivel de presión
acústica (SPL) máx.
1 kHz con 1% THD [2]
Carga de 2500 Ω: Carga de 1000 Ω:
TQG: 147,5 dB SPL 147,5 dB SPL
XLR: 134,5 dB SPL 129,5 dB SPL
Relación de señal a
ruido [3]
TQG: 57,5 dB
XLR: 57,0 dB
Rango dinámico
a 1 kHz
Carga de 2500 Ω: Carga de 1000 Ω:
TQG: 111,0 dB SPL 111,0 dB SPL
XLR: 97,5 dB SPL 92,5 dB SPL
Ruido autógeno
SPL equivalente,
Ponderación A, típico
TQG: 36,5 dB
XLR: 37,0 dB
Nivel de limitación
a 1 kHz, 1% THD
Carga de 2500 Ω: Carga de 1000 Ω:
TQG: 2,0 dBV 1,5 dBV
XLR: 1,0 dBV -4,5 dBV
Rechazo en modo
común
20 a 20,000 Hz
TQG: N/A
XLR: ≥60 dB
Polaridad TQG: Una presión positiva en el diafragma del micrófono produce un voltaje positivo en la clavija 3
con respecto a la clavija 1
XLR: Una presión positiva en el diafragma del micrófono produce un voltaje positivo en la clavija 2
con respecto a la clavija 3
Requisitos de
alimentación
TQG: 5 VCC (0.04–0.18 mA)
XLR: 11–52 VCC [4] Alimentación phantom (IEC-61938), <2,2 mA
Peso TQG: 21 g (0,7 oz)
XLR: 121 g (4,3 oz)
Gama de temperatura
de funcionamiento
-18°C (0°F) a 57°C (135°F)
Intervalo de temperatu-
ras de almacenamiento
-29°C (-20°F) a 74°C (165°F)
Omnidireccional
Condensador de electreto
20 a 20,000 Hz
TQG: N/A
XLR: 165,0 Ω
TQG: -46,5 dBV/Pa [1] (4,5 mV)
XLR: -34,5 dBV/Pa [1] (19,0 mV)
Carga de 2500 Ω: Carga de 1000 Ω:
TQG: 143,0 dB SPL 143,0 dB SPL
XLR: 130,0 dB SPL 125,0 dB SPL
TQG: 60,0 dB
XLR: 59,5 dB
Carga de 2500 Ω: Carga de 1000 Ω:
TQG: 109,0 dB SPL 109,0 dB SPL
XLR: 95,5 dB SPL 90,5 dB SPL
TQG: 34,0 dB
XLR: 34,5 dB
Carga de 2500 Ω: Carga de 1000 Ω:
TQG: 2,0 dBV 1,5 dBV
XLR: 1,0 dBV -4,5 dBV
TQG: N/A
XLR: ≥60 dB
Respuesta de frecuencia
MX150/C MX150/O
Cardioide Omnidireccional
[1] 1 Pa=94 dB SPL
[2] THD del preamplificador del micrófono cu-
ando el nivel de la señal de entrada que se
aplica es equivalente a la señal de salida de
la cápsula para el SPL que se especifica
[3] La relación de señal a ruido es la diferen-
cia entre 94 dB SPL y el SPL equivalente
del ruido inherente con ponderación A
[4] Todas las especificaciones medidas con
fuente de alimentación phantom de 48 VCC.
El micrófono funciona a voltajes más bajos,
pero con niveles de limitación y de sensibili-
dad reducidos.
1000 Hz
1.0 uf
5 Vdc
20 k
100 k
D
S
G
150°
120°
150°
120°
180°
30°
60°
90°
30°
60°
0
90°
–10 dB
–20 dB
–15 dB
–5 dB
150°
120°
150°
120°
180°
30°
60°
90°
30°
60°
0
90°
–10 dB
–20 dB
–15 dB
–5 dB
500 Hz
1000 Hz
250 Hz
6400 Hz
10000 Hz
2500 Hz
20
15
10
5
0
-30
-25
-20
-15
-10
-5 dB
Hz
20 100 1k 10k 20k
0,6 m (2 ft.) from sound source
20
15
10
5
0
-30
-25
-20
-15
-10
-5 dB
Hz
20 100 1k 10k 20k
0,6 m (2 ft.) from sound source
1.52 m
(5 ft.)
5.8 mm
(0.23 in.)
RK100PK
20 mm
(0.79 in.)
99 mm
(3.89 in.)
14 mm
(0.55 in.)
19 mm
(0.75 in.)
1.0 uf
5 Vdc
20 k
100 k
