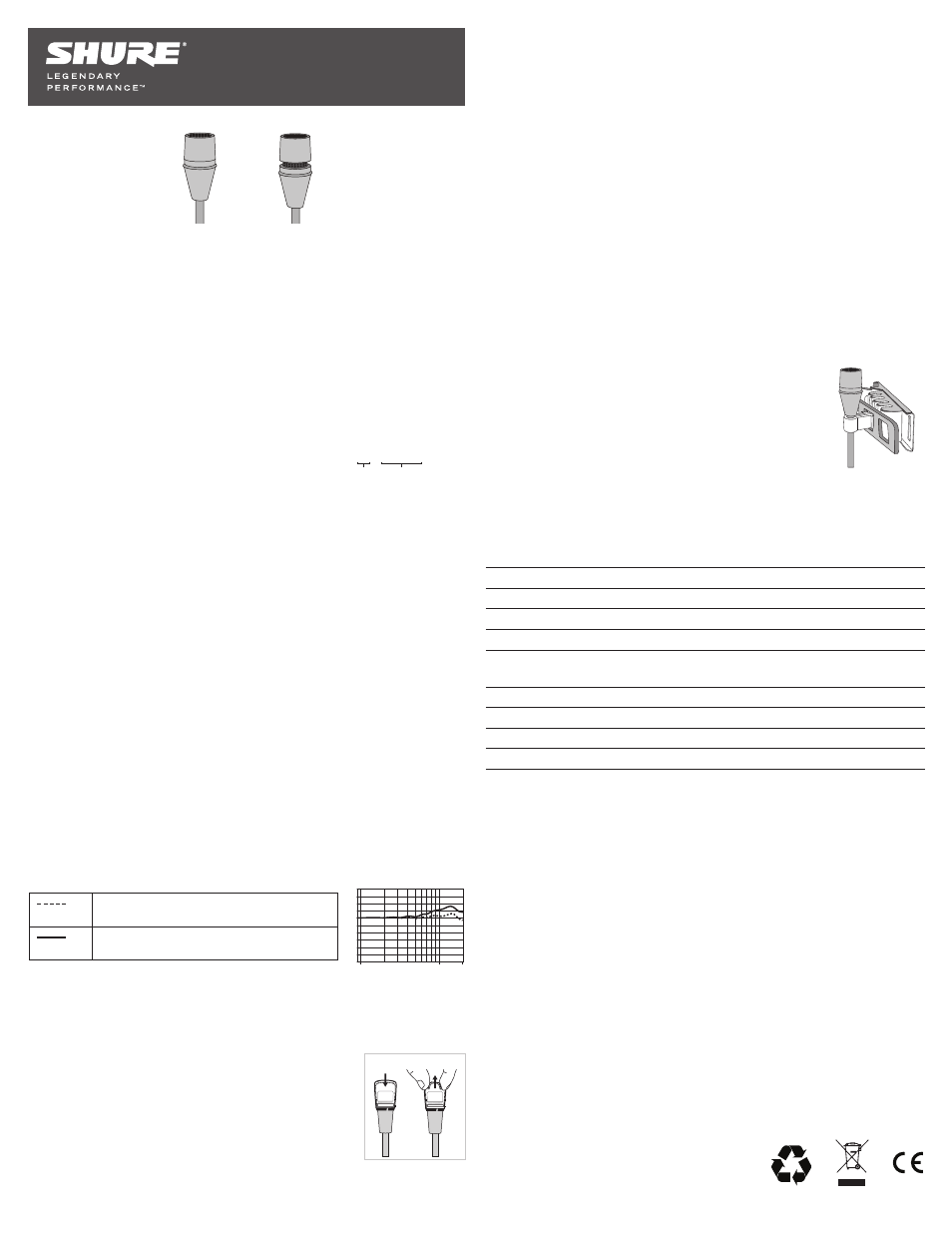

Description générale
Le MX150 est un micro-cravate électrostatique à électret sous-miniature professionnel ap-
précié dans les applications vocales et autres qui exigent un placement extra-plat discret.
Disponible en configuration cardioïde ou omnidirectionnelle, le MX150 offre une qualité de
son sans compromis et une fiabilité élevée en plus d’une visibilité minimale, idéales pour
la télévision, les conférences en entreprise, les téléconférences audiovisuelles, les lieux
de culte et la sonorisation de scène. La technologie CommShield ® offre une immunité RF
supérieure aux appareils cellulaires et aux émetteurs de poche numériques. Chaque mi-
crophone est fourni avec une bonnette anti-vent en mousse encliquetable pour minimiser
le bruit du vent ainsi qu’une barrette fixe-cravate multipositions à dispositif de contrôle de
câble intégré pour minimiser le bruit de manipulation du câble.
Caractéristiques
• Disponible en configuration de directivité cardioïde ou omnidirectionnelle ainsi qu’en
variantes TQG (pour utilisation dans les émetteurs de poche Shure) ou câblées XLR
• La technologie CommShield ® protège contre les parasites créés par les appareils RF
cellulaires et les émetteurs de poche numériques.
• La conception profilée et extra-plate avec fini noir mat permet un placement discret
• La barrette fixe-cravate multipositions offre diverses options de placement ainsi qu’un
dispositif de contrôle de câble intégré pour agencer commodément le câble tout en
minimisant les bruits de manipulation
• Le câble est extra-souple et renforcé de Kevlar flexible pour réduire davantage
les bruits de manipulation tout en offrant une flexibilité maximale pour faciliter son
agencement et son placement
• Capuchons d’égalisation interchangeables par l’utilisateur pour la modulation des
réponses (omnidirectionnel seulement)
• La bonnette anti-vent encliquetable et concise assure la protection contre les plosives
et le bruit de vent tout en restant très discrète
• Qualité, robustesse et fiabilité légendaires de Shure
Capuchons d’égalisation
Les variantes omnidirectionnelles MX150B/O sont fournies avec deux types de capuchons
d’égalisation pour une modulation de la réponse en haute fréquence :
Modèles TQG
Utilisation avec les autres émetteurs de poche
Si le microphone est branché à tout autre dispositif qu’un émetteur de poche sans fil
Shure, il est indispensable que celui-ci procure une alimentation régulée de +5 V c.c. (130
µA minimum) au conducteur rouge. Consulter le schéma de câblage des caractéristiques.
Variantes
Le MX150 est disponible en plusieurs variantes :
Ⓐ Courbe de directivité
C Cardioïde
O Omnidirectionnel
Ⓑ Connecteurs
TQG Pour les émetteurs Shure à connecteurs TA4F/
TQG à 4 broches
XLR Comprend le préamplificateur en ligne RK100PK
Bonnette anti-vent encliquetable
Utiliser la bonnette anti-vent encliquetable fournie pour assurer la
protection contre les plosives et le vent.
• L’encliqueter dans la rainure se trouvant au-dessous de la
capsule pour la fixer au microphone.
• Pour l’enlever, saisir la cage en plastique de la bonnette anti-
vent et la soulever au-dessus de la capsule.
Modèles XLR
Alimentation fantôme
Le préamplificateur RK100PK fourni nécessite une alimentation fantôme et fonctionne le
mieux avec une alimentation 48 V c.c. (IEC-61938). Cependant, il est possible de l’utiliser
avec une alimentation minimale de 11 V c.c. au prix d’une capacité d’aménagement lé-
gèrement réduite.
La plupart des mélangeurs modernes offrent une alimentation fantôme. Il est nécessaire
d’utiliser un câble de microphone symétrique : XLR-XLR ou XLR-Jack.
Filtrage HF
Ce microphone est doté de la technologie CommShield ® pour le filtrage RF. Pour obtenir
les meilleurs résultats dans les environnements RF hostiles, toujours utiliser le préampli
RK100PK fourni avec les versions XLR de ce microphone.
Montage du microphone
Ce microphone est fourni avec une barrette fixe-cravate multiposi-
tions offrant diverses options de montage et réduit les bruits de câble.
Consulter le guide fourni avec la barrette fixe-cravate pour des sug-
gestions de placement et d’agencement.
Les variantes à configuration cardioïde MX150B/C sont compatibles uniquement avec le
capuchon doré expédié avec le microphone. Ne pas utiliser les bonnettes omnidirection-
nelles argentée et noire.
Normal : bonnette argentée produisant le son le
plus naturel dans la plupart des applications
Amplification de présence : bonnette noire
assurant une amplification haute fréquence lisse
Homologations
Autorisé à porter la marque CE. Conforme à la directive européenne CEM 2004/108/CE.
Conforme aux normes harmonisées EN55103-1:1996 et EN55103-2:1996 pour les envi-
ronnements résidentiels (E1) et d’industrie légère (E2).
La déclaration de conformité CE peut être obtenue auprès de : www.shure.com/europe/
compliance
Représentant agréé européen :
Shure Europe GmbH
Siège Europe, Moyen-Orient et Afrique
Service : Homologation EMA
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Allemagne
Téléphone : 49-7262-92 49 0
Télécopie : 49-7262-92 49 11 4
Courriel : [email protected]
Remarque : Les informations dans ce guide sont sujettes à modification sans préavis.
Pour plus de détails sur ce produit, visiter www.shure.com.
Micro-cravate sous-
miniature MX150
MX150B/ C - TQG
Ⓐ Ⓑ
Accessoires et pièces détachées
Accessoires fournis
Barrette fixe-cravate multipositions (3) RPM150TC
Bonnette anti-vent encliquetable (3) RPM150WS
Sacoche de rangement WA150
Préampli en ligne (version XLR seulement) RK100PK
Pièces de rechange
Capuchon normal, or, pour MX150B/C (5) RPM208
Capuchon normal, argent, pour MX150B/O (5) RPM213
Capuchon d'amplification, noir, pour MX150B/O (5) RPM215
Connecteur miniature à 4 broches (TA4F/TQG) WA330
20
15
10
5
0
-30
-25
-20
-15
-10
-5 dB
Hz
20 100 1k 10k 20k
0,6 m (2 ft.) from sound source
MX150B/C MX150B/O
