Shure MX150 - Manual (Page 14)

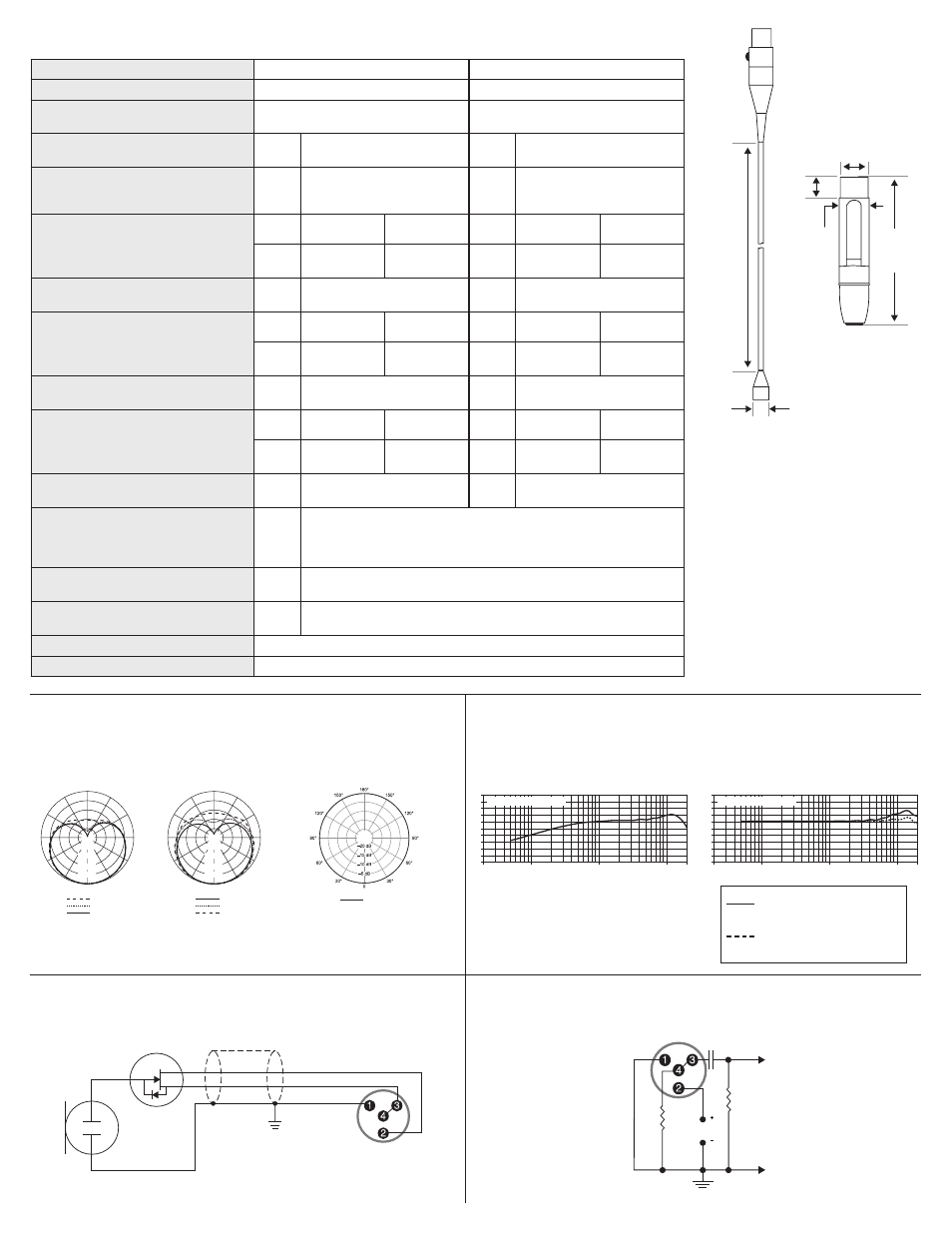

Технические характеристики
Типичные полярные диаграммы
Кардиоидная Всенаправленная
Корректирующий колпачок
для усиления присутствия
Корректирующий
колпачок для нормальной
характеристики
Преобразователь
импеданса
Картридж
Экран
Красный
Черный +5 В
Аудио
Разъем
Диаграмма направленности Кардиоидная
Тип преобразователя Электретный конденсатор
Амплитудно-частотная
характеристика
20 до 20,000 Гц
Выходной импеданс TQG: N/A
XLR: 165,5 Ом
Чувствительность
напряжение разомкнутой цепи, при 1
кГц, типично
TQG: -51,0 дБВ/Па [1] (3,0 мВ)
XLR: -39,0 дБВ/Па [1] (11,0 мВ)
Максимальный уровень звукового
давления (УЗД)
1 кГц при КНИ 1% [2]
Нагрузка
2500 Ом:
Нагрузка
1000 Ом:
TQG: 147,5 дБ УЗД 147,5 дБ УЗД
XLR: 134,5 дБ УЗД 129,5 дБ УЗД
Отношение сигнал/шум [3] TQG: 57,5 дБ
XLR: 57,0 дБ
Динамический диапазон
при 1 кГц
Нагрузка
2500 Ом:
Нагрузка
1000 Ом:
TQG: 111,0 дБ УЗД 111,0 дБ УЗД
XLR: 97,5 дБ УЗД 92,5 дБ УЗД
Собственный шум
эквивалентный УЗД, по шкале А, типично
TQG: 36,5 дБ
XLR: 37,0 дБ
Уровень клиппирования
при 1 кГц, КНИ 1%
Нагрузка
2500 Ом:
Нагрузка
1000 Ом:
TQG: 2,0 дБВ 1,5 дБВ
XLR: 1,0 дБВ -4,5 дБВ
Ослабление синфазных сигналов
20 до 20,000 Гц
TQG: N/A
XLR: ≥60 дБ
Всенаправленный
Электретный конденсатор
20 до 20,000 Гц
TQG: N/A
XLR: 165,0 Ом
TQG: -46,5 дБВ/Па [1] (4,5 мВ)
XLR: -34,5 дБВ/Па [1] (19,0 мВ)
Нагрузка
2500 Ом:
Нагрузка
1000 Ом:
TQG: 143,0 дБ УЗД 143,0 дБ УЗД
XLR: 130,0 дБ УЗД 125,0 дБ УЗД
TQG: 60,0 дБ
XLR: 59,5 дБ
Нагрузка
2500 Ом:
Нагрузка
1000 Ом:
TQG: 109,0 дБ УЗД 109,0 дБ УЗД
XLR: 95,5 дБ УЗД 90,5 дБ УЗД
TQG: 34,0 дБ
XLR: 34,5 дБ
Нагрузка
2500 Ом:
Нагрузка
1000 Ом:
TQG: 2,0 дБВ 1,5 дБВ
XLR: 1,0 дБВ -4,5 дБВ
TQG: N/A
XLR: ≥60 дБ
Кардиоидная
MX150/C MX150/O
Амплитудно-частотная характеристика
Всенаправленный
Полярность TQG: Положительное давление на мембрану создает положительное
напряжение на контакте 3 относительно контакта 1
XLR: Положительное давление на мембрану создает положительное
напряжение на контакте 2 относительно контакта 3
Питание TQG: 5 В постоянного тока (0.04–0.18 мА)
XLR: 11–52 В постоянного тока [4] фантомное питание (IEC-61938), <2,2 мА
Масса TQG: 21 г (0,7 унций)
XLR: 121 г (4,3 унций)
Диапазон рабочих температур -18°C (0°F) до 57°C (135°F)
Диапазон температуры хранения -29°C (-20°F) до 74°C (165°F)
[1] 1 Pa=94 dB SPL
[2] Полный коэффициент гармонических
искажений (THD) предусилителя
микрофона при действии входного сигнала
эквивалентен выходу картриджа при
заданном УЗД.
[3] Отношение сигнал/шум — это разность
УЗД 94 дБ и эквивалентного УЗД
собственного шума, измеренная по шкале
А
[4] Все характеристики измерены при
фантомном источнике питания 48 В пост.
тока. Микрофон работает при более
низких напряжениях, но несколько
снижаются динамический диапазон и
чувствительность.
1000 Hz
1.0 uf
5 Vdc
20 k
100 k
D
S
G
1.52 m
(5 ft.)
5.8 mm
(0.23 in.)
RK100PK
20 mm
(0.79 in.)
99 mm
(3.89 in.)
14 mm
(0.55 in.)
19 mm
(0.75 in.)
150°
120°
150°
120°
180°
30°
60°
90°
30°
60°
0
90°
–10 dB
–20 dB
–15 dB
–5 dB
150°
120°
150°
120°
180°
30°
60°
90°
30°
60°
0
90°
–10 dB
–20 dB
–15 dB
–5 dB
500 Hz
1000 Hz
250 Hz
6400 Hz
10000 Hz
2500 Hz
20
15
10
5
0
-30
-25
-20
-15
-10
-5 dB
Hz
20 100 1k 10k 20k
0,6 m (2 ft.) from sound source
20
15
10
5
0
-30
-25
-20
-15
-10
-5 dB
Hz
20 100 1k 10k 20k
0,6 m (2 ft.) from sound source
Test Circuit монтажная схема
