32

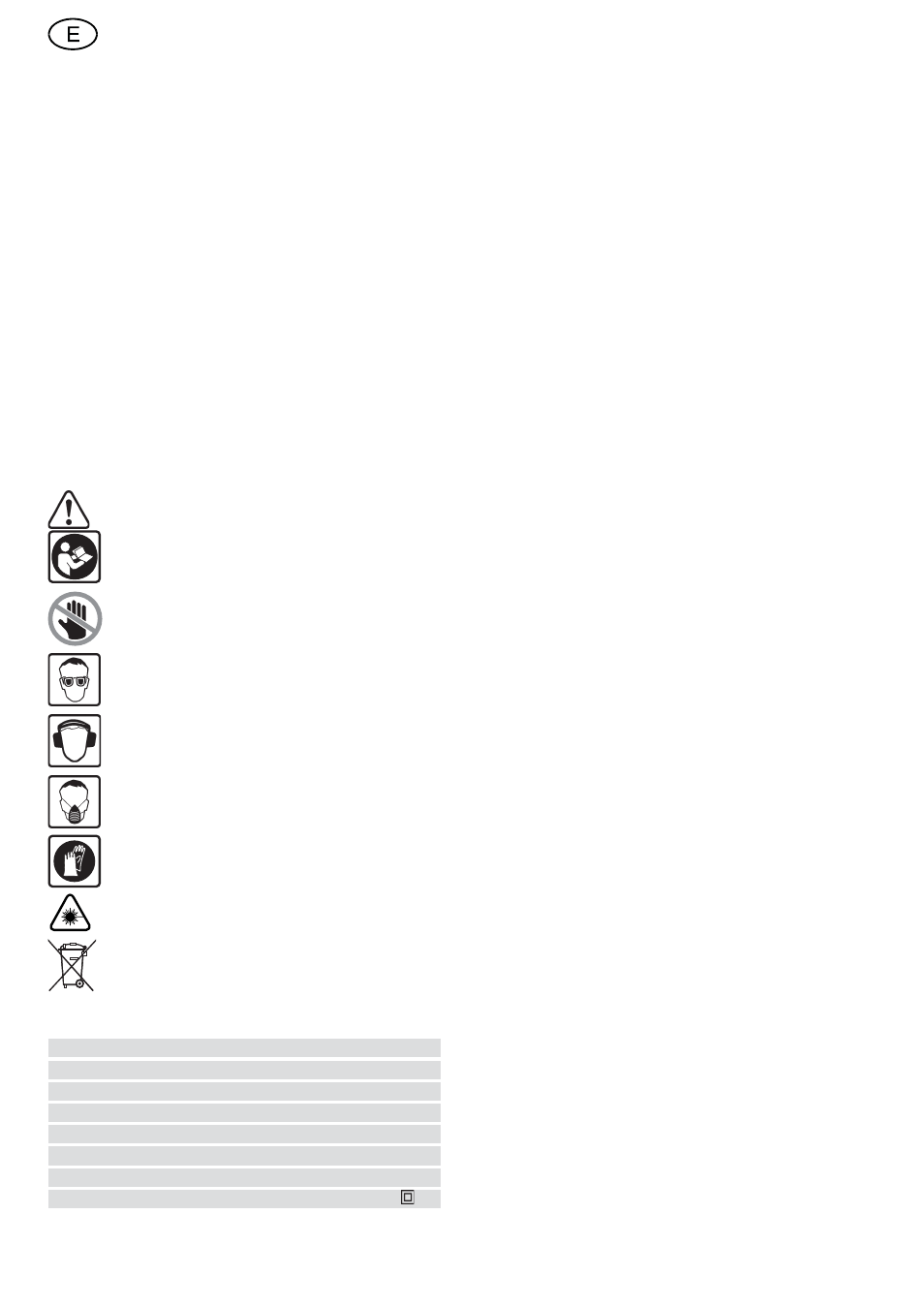

1 Símbolos
¡Aviso ante un peligro general!
¡Leer las instrucciones e indicaciones!
¡Zona peligrosa! ¡Mantener las manos,
los dedos y los brazos alejados de esta
zona!
¡Utilizar gafas de protección!
¡Usar protección para los oídos!
¡Utilizar protección respiratoria!
¡Llevar guantes de protección!
¡Atención a los rayos láser!
Recicle el aparato, los accesorios y el em-
balaje de forma respetuosa con el medio
ambiente.
2 Datos técnicos
Potencia 1600 W
Número de revoluciones
(marcha en vacío)
1400 - 3400 rpm
Husillo de la herramienta, Ø 30 mm
Peso
KS 120 EB
21,5 kg
KS 88 E 20,7 kg
Clase de protección / II
Dimensiones máx. de la pieza, véase la sección
"8 Funcionamiento".
Las fi guras indicadas se encuentran al comienzo
y al fi nal del manual de instrucciones.
Los componentes señalados con * en las imáge-
nes sólo están incluidos en la dotación de sumi-
nistro de la KS 120 EB.
3 Componentes
(1.1) Empuñadura
(1.2) Interruptor de conexión y desconexión
(1.3) Bloqueo de conexión
(1.4) Palanca para limitación de la profundidad
de tronzado
(1.5) Botón giratorio para sujeción del dispo-
sitivo de tracción
(1.6) Seguro de transporte
(1.7) Escala para escuadra de inglete (verti-
cal)
(1.8) Escala para escuadra de inglete (horizon-
tal)
(1.9) Palanca de apriete para escuadra de in-
glete (horizontal)
(1.10) Palanca de trinquete para escuadra de
inglete preajustada (horizontal)
(1.11) Mango giratorio para un ajuste preciso de
la escuadra de inglete (vertical) *
(2.1) Interruptor de conexión y desconexión del
láser *
(2.2) Rueda de ajuste para el número de revo-
luciones
(2.3) Bloqueo del husillo Fastfi x
(2.4) Palanca de apriete para la guía de tope
(2.5) Palanca de desbloqueo para la posición
especial de tronzado *
(2.6) Palanca para la posición especial de
tronzado *
(2.7) Enrollacables con asa de transporte in-
tegrada
(2.8) Palanca de apriete para escuadra de in-
glete (vertical)
(2.9) Interruptor selector para zona de la es-
cuadra de inglete (vertical)
* Incluido solamente en la dotación de suministro
de la KS 120.
4 Uso conforme a lo previsto
La herramienta eléctrica está diseñada para
serrar madera, plástico, perfi les de aluminio y
materiales similares.
No deben trabajarse otros materiales, especial-
mente el acero, el hormigón y los materiales
compuestos de mineral.
El uso de la herramienta eléctrica está indicado
Sierra tronzadora KAPEX KS 120 EB / KS 88 E
Índice de contenidos
1 Símbolos .................................................. 32
2 Datos técnicos .......................................... 32
3 Componentes ............................................ 32
4
Uso conforme a lo previsto ....................... 32
5 Indicaciones de seguridad ........................ 33
6 Puesta en servicio ..................................... 34
7 Ajustes ...................................................... 34
8 Funcionamiento ....................................... 37
9
Mantenimiento y cuidado .......................... 38
10 Eliminación de residuos ........................... 39
11 Declaración de conformidad CE ............... 40
