109

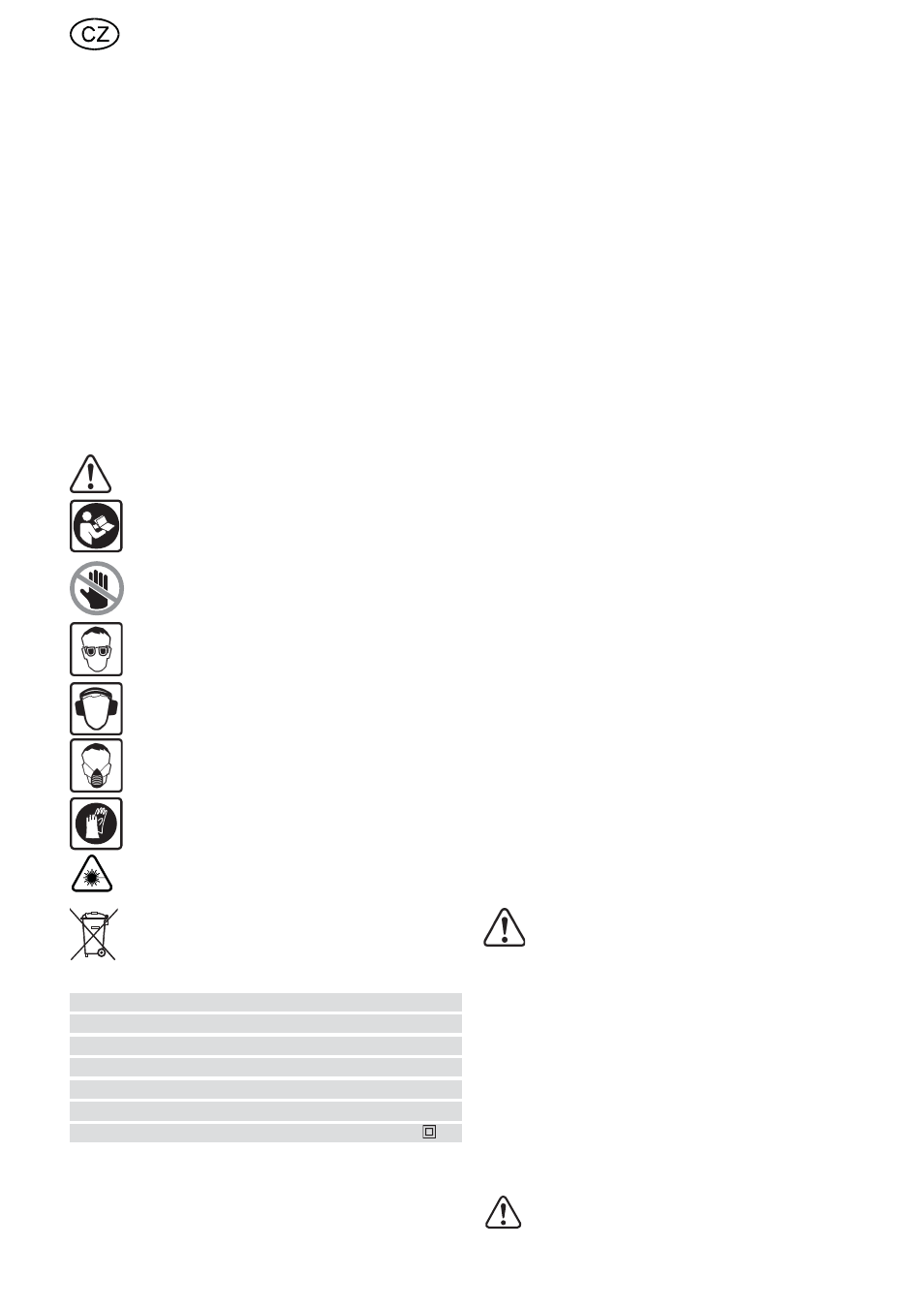

1 Symboly
Varování před všeobecným nebezpečím!
Přečtěte si návod/pokyny!
Nebezpečný prostor! Nestrkejte ruce,
prsty a paže do tohoto prostoru!
Noste ochranné brýle!
Noste chrániče sluchu!
Noste ochranu dýchacích cest!
Noste ochranné rukavice!
Pozor laserový paprsek!
Nechte ekologicky zlikvidovat nářadí,
příslušenství a obal!
2 Technické údaje
Příkon 1600 W
Otáčky (volnoběh) 1400-3400 min -1
Nástrojové vřeteno, Ø 30 mm
Hmotnost
KS 120 EB
21,5 kg
KS 88 E 20,7 kg
Třída bezpečnosti / II
Max. rozměry obrobku, viz odstavec "8 Provoz".
Uvedená vyobrazení se nacházejí na začátku a na
konci návodu k používání.
Součásti, které jsou na obrázcích označené *, jsou
pouze součástí dodávky KS 120 EB.
3 Přístrojové prvky
(1.1) Rukojeť
(1.2) Vypínač ZAP/VYP
(1.3) Zámek zapínání
(1.4) Páčka omezení hloubky kapování
(1.5) Páčka blokování tažného zařízení
(1.6) Přepravní pojistka
(1.7) Stupnice úhlu zkosení (vertikálně)
(1.8) Stupnice úhlu zkosení (horizontálně)
(1.9) Svěrací páčka úhlu zkosení (horizontál-
ně)
(1.10) Západková páčka přednastaveného úhlu
zkosení (horizontálně)
(1.11) Otočná rukojeť pro přesné nastavení úhlu
zkosení (vertikálně) *
(2.1) Vypínač ZAP/VYP pro laser *
(2.2) Kolečko pro nastavení otáček
(2.3) Aretace vřetena Fastfi x
(2.4) Upínací páčka dorazového pravítka
(2.5) Odjišťovací páčka pro speciální kapovací
polohu *
(2.6) Páčka speciální pro kapovací polohu *
(2.7) Navíjení kabelu s integrovaným transport-
ním držadlem
(2.8) Svěrací páčka úhlu zkosení (vertikálně)
(2.9) Volicí spínač úhlu zkosení (vertikálně)
* Pouze součástí dodávky KS 120 EB.
4 Správné použití
Elektrické nářadí je jako stacionární nářadí určeno
pro řezání dřeva, umělé hmoty, hliníkových profi lů
a srovnatelných materiálů.
Jiné materiály, zejména ocel, beton a minerální
materiály, se nesmí obrábět.
Elektrické nářadí je určeno a schváleno pro
používání výhradně osobami poučenými nebo
vyučenými.
Za škody a úrazy vzniklé nesprávným
použitím odpovídá uživatel.
Zbývající neodstranitelná rizika
I přes dodržení všech příslušných předpisů mohou
vzniknout při provozu pily nebezpečí, např.:
• odlétávajícími kousky obrobku
• odlétávajícími kousky obrobku při poškození
nářadí
• hlukem
• emisemi prachu
5 Bezpečnostní pokyny
5.1 Všeobecné bezpečnostní pokyny
POZOR! Čtěte všechna bezpečnostní upo-
zornění a pokyny. Zanedbání níže uvede-
Kapovací pila KAPEX KS 120 EB / KS 88 E
Obsah
1 Symboly .................................................. 109
2 Technické údaje ..................................... 109
3 Přístrojové prvky ..................................... 109
4 Správné
použití ....................................... 109
5 Bezpečnostní pokyny .............................. 109
6 Uvedení do provozu ................................. 111
7 Nastavení ............................................... 111
8 Provoz ..................................................... 113
9 Údržba a péče ......................................... 114
10 Likvidace ................................................. 115
11 ES prohlášení o shodě ............................ 115
