117

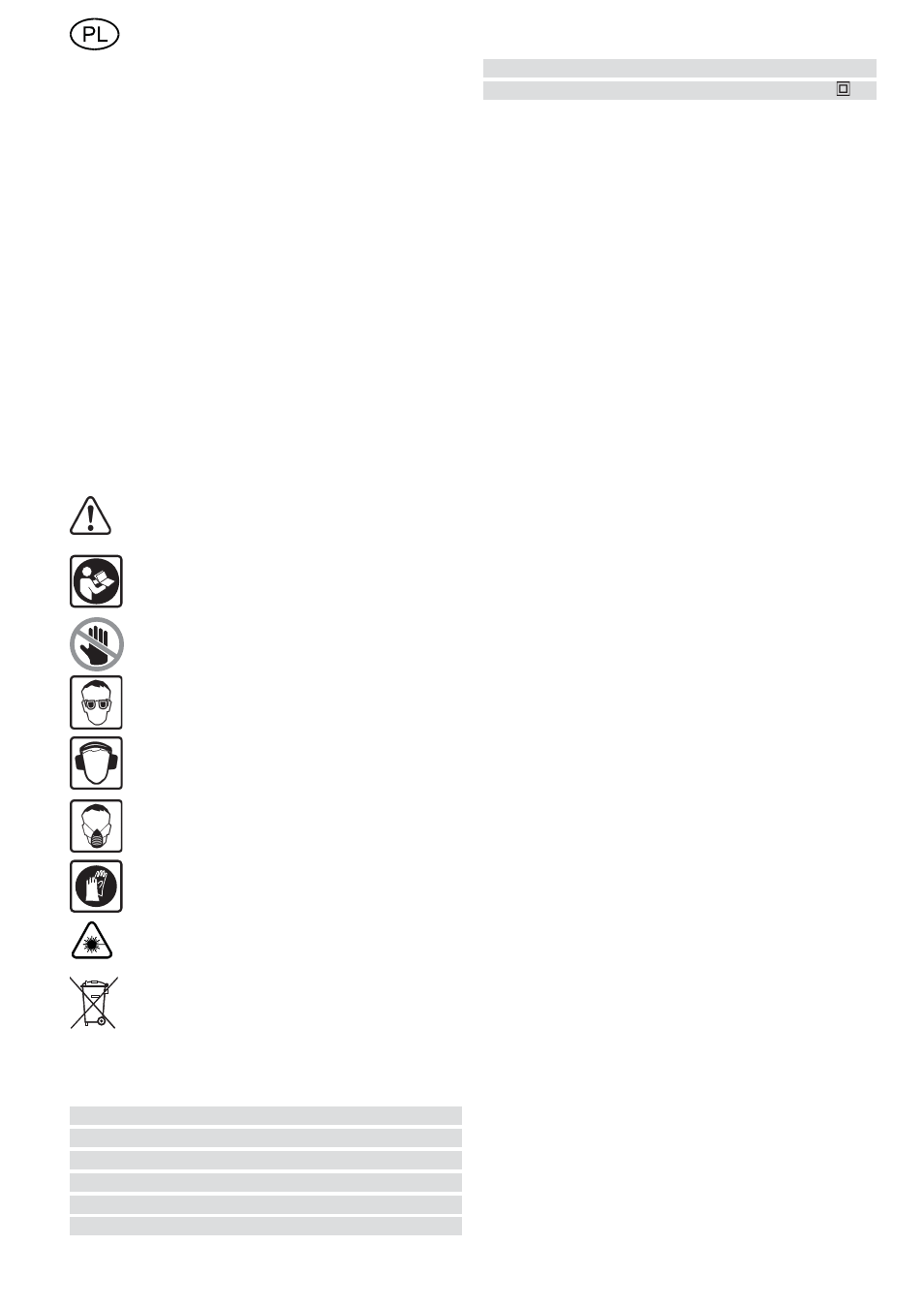

1 Symbole
Ostrzeżenie przed ogólnym zagroże-
niem!
Instrukcja/przeczytać zalecenia!
Strefa zagrożenia! Ręce, palce i ramiona
należy utrzymywać z dala od tej strefy!
Należy nosić okulary ochronne!
Należy nosić ochronę słuchu!
Należy nosić ochronę dróg oddecho-
wych!
Należy nosić rękawice ochronne!
Należy zachować ostrożność przed pro-
mieniowaniem laserowym!
Urządzenie, wyposażenie i opakowanie
należy przekazać zgodnie z przepisami o
ochronie środowiska do odzysku surow-
ców wtórnych!
2 Dane techniczne
Moc 1600 W
Prędkość obrotowa (bieg jałowy)
1400 - 3400 min -1
Wrzeciono urządzenia, Ø 30 mm
Ciężar
KS 120 EB
21,5 kg
KS 88 E 20,7 kg
Klasa zabezpieczenia / II
Maks. wymiary obrabianego elementu patrz roz-
dział „8 Eksploatacja“.
Wymienione zdjęcia znajdują się na początku i na
końcu instrukcji obsługi.
Podzespoły zaznaczone na ilustracjach za pomocą
* znajdują się tylko w zakresie dostawy urządzenia
KS 120 EB.
3 Elementy urządzenia
(1.1) Uchwyt
(1.2 )
Włącznik/wyłącznik
(1.3) Blokada włączania
(1.4) Dźwignia ograniczenia głębokości cięcia
(1.5) Pokrętło zaciskania urządzenia doprowa-
dzającego
(1.6) Zabezpieczenie transportowe
(1.7) Skala kąta uciosu (pionowa)
(1.8) Skala kąta uciosu (pozioma)
(1.9) Dźwignia zaciskowa kąta uciosu (pozio-
ma)
(1.10) Dźwignia zatrzaskowa wstępnie ustawio-
nych kątów uciosu (pozioma)
(1.11) Uchwyt obrotowy do regulacji precyzyjnej
kąta uciosu (pionowy) *
(2.1) Włącznik/wyłącznik lasera *
(2.2) Pokrętło nastawcze prędkości obroto-
wej
(2.3) Blokada wrzeciona Fastfi x
(2.4) Dźwignia zaciskowa liniału prowadnico-
wego
(2.5) Dźwignia odblokowująca pozycję cięcia
specjalnego *
(2.6) Dźwignia pozycji cięcia specjalnego *
(2.7) Nawijanie przewodu z wbudowanym
uchwytem
(2.8) Dźwignia zaciskowa kąta uciosu (piono-
wa)
(2.9) Przełącznik wyboru zakresu kąta uciosu
(pionowy)
* Tylko w zakresie dostawy urządzenia KS 120
EB.
4 Użycie zgodne z przeznaczeniem
Zgodnie z przeznaczeniem narzędzie elektryczne,
jako urządzenie nieprzenośne, przewidziane jest
do cięcia drewna, tworzywa sztucznego, profi li
aluminiowych i materiałów porównywalnych.
Nie wolno obrabiać innych materiałów, a zwłasz-
cza stali, betonu, ani materiałów mineralnych.
Narzędzie elektryczne przeznaczone jest wyłącz-
nie dla osób przeszkolonych mechaników lub
Pilarka do cięcia poprzecznego KAPEX KS 120
EB / KS 88 E
Spis treści
1 Symbole .................................................. 117
2 Dane techniczne ..................................... 117
3 Elementy urządzenia .............................. 117
4
Użycie zgodne z przeznaczeniem ........... 117
5 Zalecenia odnośnie bezpieczeństwa pracy ...
118
6 Rozruch ................................................... 119
7 Ustawienia .............................................. 119
8 Eksploatacja ........................................... 122
9 Konserwacja i utrzymanie w czystości ... 123
10 Usuwanie ................................................ 125
11 Oświadczenie o zgodności z normami UE 125
