23

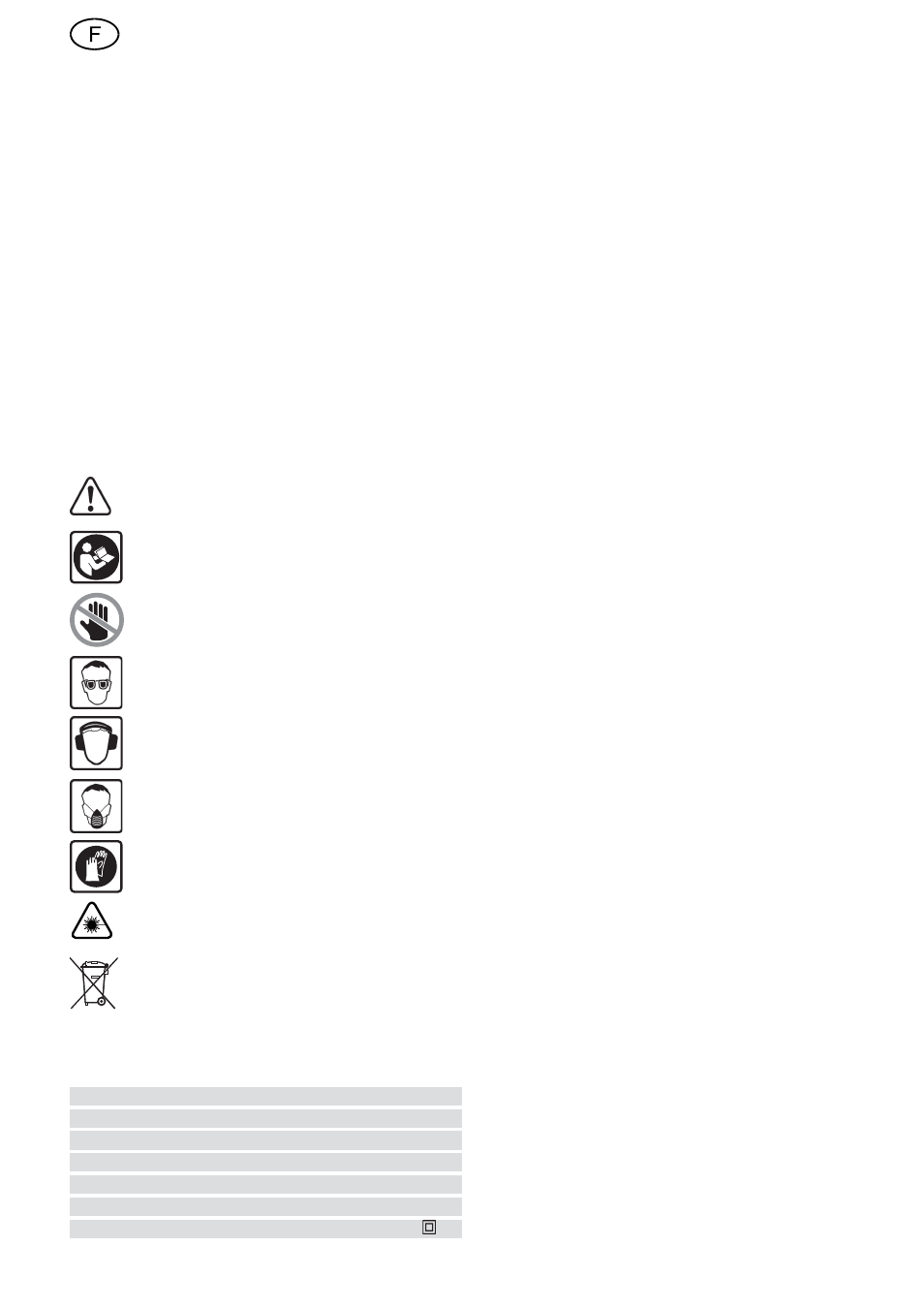

1 Symboles
Avertissement de danger
Lire l'instruction/les renseignements !
Zone de danger ! Eloigner les bras, les
mains et les doigts !
Porter des lunettes de protection !
Porter une protection auditive !
Porter une protection respiratoire !
Porter des gants de protection !
Attention : faisceaux laser !
Eliminer l'appareil, les accessoires et
l'emballage dans le respect de l'environ-
nement, c'est-à-dire en les envoyant au
recyclage !
2 Caractéristiques techniques
Puissance 1600 W
Vitesse (à vide) 1400 - 3400 min -1
Broche de l'outil, Ø 30 mm
Poids
KS 120 EB
21,5 kg
KS 88 E 20,7 kg
Classe de protection / II
Pour les dimensions maxi. de la pièce, voir section
"8. Fonctionnement".
Les illustrations indiquées se trouvent au début
et à la fi n du mode d’emploi.
Les composants repérés par * sur les illustra-
tions sont fournis uniquement avec la référence
KS 120 EB.
3 Eléments de l'appareil
(1.1) Poignée
(1.2) Interrupteur marche/arrêt
(1.3) Interrupteur de sécurité
(1.4) Levier de limitation de la profondeur de
coupe
(1.5) Molette de blocage du dispositif coulis-
sant
(1.6) Sécurité de transport
(1.7) Echelle d'inclinaison (verticale)
(1.8) Echelle d'inclinaison (horizontale)
(1.9) Levier de blocage de l'angle d'inclinaison
(horizontale)
(1.10) Levier enclenchable pour angle d'incli-
naison préréglé (horizontale)
(1.11) Poignée tournante pour réglage fi n de
l'angle d'inclinaison (verticale)*
(2.1) Interrupteur marche/arrêt du laser*
(2.2) Molette de vitesse
(2.3) Commande de blocage de broche Fastfi x
(2.4) Levier de blocage de réglette de butée
(2.5) Levier de déblocage pour position de
coupe spéciale*
(2.6) Levier pour position de coupe spéciale*
(2.7) Enrouleur de câble avec poignée inté-
grée
(2.8) Levier de blocage de l'angle d'inclinaison
(verticale)
(2.9) Sélecteur de plage d'inclinaison (verti-
cale)
* Éléments fournis uniquement avec la référence
KS 120 EB.
4 Utilisation en conformité avec les ins-
tructions
L'outil électrique est prévu pour le sciage à poste
fi xe de bois, de plastique, de profi lés en aluminium
et de matériaux comparables.
D'autres matériaux, en particulier l'acier, le béton
et les matériaux minéraux, ne doivent pas être
traités.
L'outil électrique est exclusivement destiné et
autorisé à une utilisation par des personnes ayant
reçu une formation adéquate ou par des profes-
sionnels qualifi és.
Scie guidée KAPEX KS 120 EB / KS 88 E
Sommaire
1 Symboles .................................................. 23
2
Caractéristiques techniques .................... 23
3 Eléments de l'appareil .............................. 23
4
Utilisation en conformité avec les instruc-
tions .......................................................... 23
5 Instructions de sécurité ............................ 24
6 Mise en service ......................................... 25
7 Réglages .................................................. 25
8 Fonctionnement ....................................... 28
9 Entretien
................................................... 29
10 Elimination ................................................ 30
11 Déclaration de conformité CE .................. 31
