AVD, AVDS – PN 16,25
6
L






DN L (mm)
15 69
20 74
25 79
32 104
40 114
50 134
ENGLISH DANSK DEUTSCH ESPAÑOL NEDERLANDS
4. Ventil einbauen
• Durchflussrichtung  auf
dem Typenschild oder
Ventil beachten .
• Ventil mit angeschraubten
Anschweißenden nur
an die Rohrleitung
anheften .
Das Einschweißen der
Anschweißenden ist
nur ohne Ventil und
Dichtungen zulässig! 
Bei Nichtbeachtung
zerstören die hohen
Schweißtemperaturen die
Dichtungen des Ventils.
• Flansche  in der
Rohrleitung müssen
parallel, Dichtflächen
sauber und ohne
Beschädigungen sein.
Schrauben über Kreuz
in 3 Stufen bis zum max.
Drehmoment anziehen
(50 Nm).
5. Achtung:
Mechanische Belastungen
des Ventilgehäuses durch
die Rohrleitungen sind
nicht zulässig.

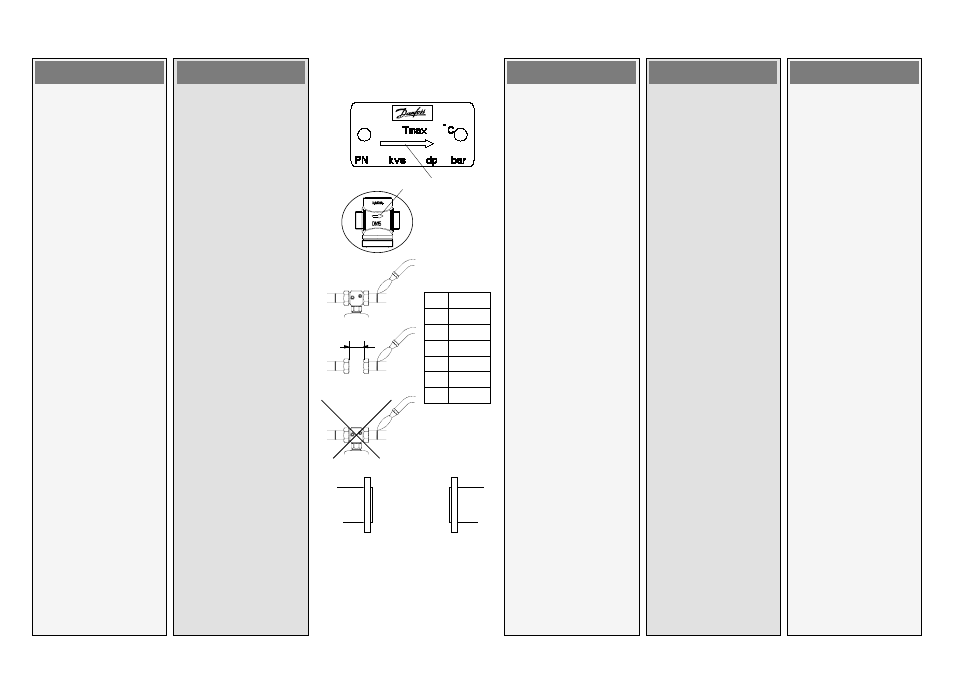

4. Install valve
• The flow direction
indicated on the product
label  or on the valve 
must be observed.
• The valve with mounted
weld-on tailpieces may
only be spot welded to the
pipeline .
The weld-on tailpieces
may be welded only
without the valve and
seals! 
If these instructions
are not observed, high
welding temperatures may
destroy the seals.
• Flanges  in the pipeline
must be in parallel
position and sealing
surfaces must be clean
and without any damage.
Tighten screws in flanges
crosswise in 3 steps up
to the maximum torque
(50 Nm).
5. Caution:
Mechanical loads of
the valve body by
the pipelines are not
permitted.
4. Instale la válvula
• Observe la dirección del
caudal indicada en la
etiqueta del producto o en
la válvula .
• La válvula con conectores
para soldar solo pueden
ser fijados a la tubería .
Los conectores para soldar
solo pueden soldarse sin la
válvula y sin sellos 
Si estas instrucciones no se
tienen en cuenta, las altas
temperaturas al soldar
pueden destruir los sellos
• Las bridas  en la tubería
deben estar en posición
paralela y las superficies
que sellan deben estar
limpias y sin ningún daño.
Apriete los tornillos en
las bridas en diagonal en
3 pasos hasta el máximo
(50 Nm).
5. Precaución:
No se permiten cargas
mecánicas del cuerpo de
la válvula por las tuberías
4. Monteer de afsluiter
• Let op de
stromingsrichting die op
het type-plaatje of op de
afsluiter staat
aangegeven .
• Draad-aansluiting
De afsluiter met
gemonteerde
laskoppelingen mag alleen
met laspunten aan de
leiding gehecht worden .
Daarna de afsluiter en
pakkingen uitnemen en de
koppelingen definitief vast
lassen! 
Als deze instructies niet
worden opgevolgd
kunnen hoge
lastemperaturen de
pakkingen
beschadigen.
• Flens-aansluiting
De flenzen  in de leiding
moeten evenwijdig
zijn en de sluitvlakken
moeten schoon zijn en
onbeschadigd.
Zet de bouten in 3
stappen kruislings vast
met het maximum koppel
(50 Nm).
5. Let op:
Mechanische belasting
van het afsluiterhuis
door de leidingen is niet
toegestaan.
4. Installer ventilen
• Den flowretning, der
vises på produktetiketten
eller på ventilen, skal
respekteres .
• Ventilen med monterede
svejsestudser må
kun klemmes fast til
rørledningen .
Svejsestudserne må kun
svejses uden ventil og
pakninger! 
Høje svejsetemperaturer
kan ødelægge
pakningerne, hvis
disse instruktioner ikke
overholdes.
• Flanger  i rørledningen
skal være placeret
parallelt, og pakfladerne
skal være rene og uden
skader. Krydsspænd
skruerne i flangerne i 3 trin
til maks. moment (50 Nm).
5. Forsigtig:
Rørledningerne må
ikke belaste ventilhuset
mekanisk.
