Manual de instrucciones de PM5D/PM5D-RH Sección de operaciones 39
5
Operaciones de los canales de entrada
Banda de canal ST IN (entrada estéreo)/FX RTN (retorno de
efecto)
En esta sección puede controlar los canales ST IN y los canales FX RTN.
Esta sección tiene varias capas, como se muestra en la figura siguiente: seleccione la capa ST IN cuando quiera controlar los
canales ST IN, o la capa FX RTN cuando quiera controlar los canales FX RTN.
A Teclas [ST IN 1-4] (entrada estéreo 1-4)/[FX
RTN 1-4] (retorno de efecto 1-4)
Estas teclas seleccionan la capa que se controlará
mediante la banda de canal ST IN/FX RTN. Pulse la
tecla [ST IN 1-4] para controlar los canales ST IN 1–4 o
pulse la tecla [FX RTN 1-4] para controlar los canales
FX RTN 1–4.
Los elementos 2 – P siguientes son los mismos que los de
la banda de canal INPUT ( ➥ p. 37). Sin embargo, como
los canales FX RTN no tienen una puerta o compresor, no
se utilizan el LED [GATE] (
L ) ni el LED [COMP] ( K ).
B Tecla [PRE]
C Tecla [ON] (activado) de ENCODER
(codificador)
D Codificador
E Tecla [SEL] (selección)
F Indicador del nombre
G Tecla [ON] (activado) de CH (canal)
H Deslizador
I Tecla [CUE] (escucha)
J LED [TO ST] (a estéreo)
K LED [COMP] (compresor)
L LED [GATE] (puerta)
M LED de los contadores
N LED de asignación de DCA
O LED de asignación de MUTE
(silenciamiento)
P LED [RCL SAFE] (seguridad de
recuperación)/[MUTE SAFE] (protección de
mutes)

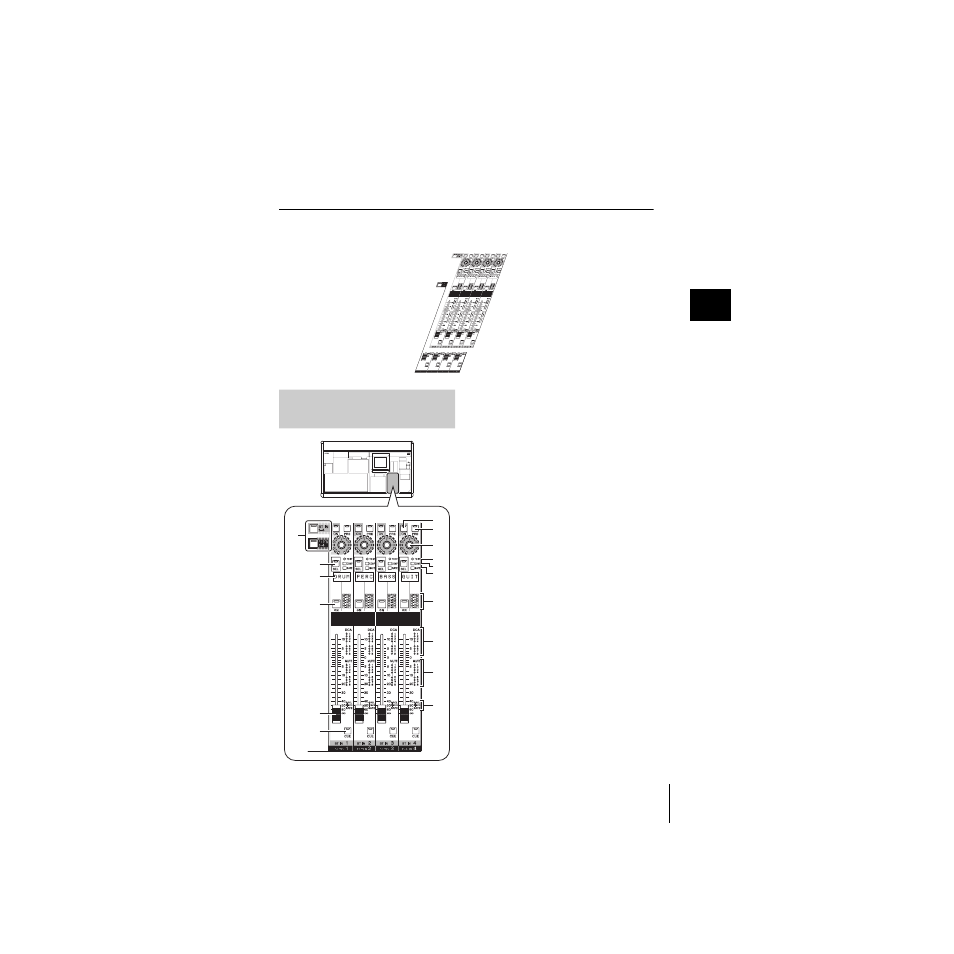

Capa FX RTN 1-4
Capa ST IN 1-4
Elementos de la banda de canal ST IN
(entrada estéreo)/FX RTN (retorno
de efecto)
8
7
6
5
1
9
4
2
3
M
P
O
N
J
K
L
