Pantalla signal flow (flujo de señal) – Yamaha PM5D-RHPM5D User Manual
Page 247

Manual de instrucciones de PM5D/PM5D-RH
Sección de referencia
247
Información mos-
trada en pantalla
Menú de
funciones
Funciones
globales
Funciones
de salida
Funciones
de entrada
Apéndices
K
LCR (sólo para canales MIX)
Aquí puede activar o desactivar el modo LCR y ajustar
CSR (el nivel del canal CENTER relativo a los canales
L/R) (
L
LIBRARY (biblioteca)
Con este botón se accede a la pantalla OUTPUT CH
LIBRARY (
➥ p. 251), donde puede almacenar y
recuperar todos los ajustes de la biblioteca para los
canales de salida.
M
Contador de nivel
Este contador de nivel muestra el nivel de salida del
canal.
N
Punto de detección de señal
Éste es el punto en el que se detecta el nivel de señal
mostrado en el contador de nivel (
M
) (PRE EQ, PRE
FADER, POST FADER, POST DELAY o POST ON).
Puede editar este ajuste haciendo clic en los botones /
que se encuentran a la izquierda y a la derecha.
O
Deslizador
Controla el nivel de salida del canal.
P
CUE (escucha)
Este botón monitoriza cue del canal. Está enlazado con
la tecla [CUE] del canal correspondiente.
Q
ON/OFF (canal activado/desactivado)
Es un interruptor de activación y desactivación para la
señal que sale del canal. Está enlazado con la tecla [ON]
de este canal.
Esta pantalla muestra el flujo de señal para canales pares e
impares MIX/MATRIX adyacentes o para canales STEREO
A/B. En esta pantalla también puede editar algunos
parámetros y acceder a otras pantallas. Puede determinar
igualmente la posición, dentro del flujo de señal, en la que
se ha producido la saturación.
A
Canales
Son los números de los canales que está editando.
Haciendo clic en los botones / de la izquierda y la
derecha, puede cambiar la visualización en unidades de
dos canales.
Si los canales MIX/MATRIX correspondientes están
emparejados (o si está seleccionado un canal STEREO
A/B), aparece el símbolo del corazón a la derecha.
Puede hacer clic en este símbolo para activar o
desactivar el emparejamiento para los canales MIX/
MATRIX.
B
Inserción
Esta área muestra información relacionada con la
inserción para los dos canales seleccionados (punto de
inserción, puertos que se aplican como patches a la
entrada o salida de inserción, y estado de activación y
desactivación de inserción).
Aquí puede seleccionar también el punto de inserción
(utilice los botones / de la izquierda y la derecha), o
activar y desactivar la inserción (utilice el botón ON/
OFF).

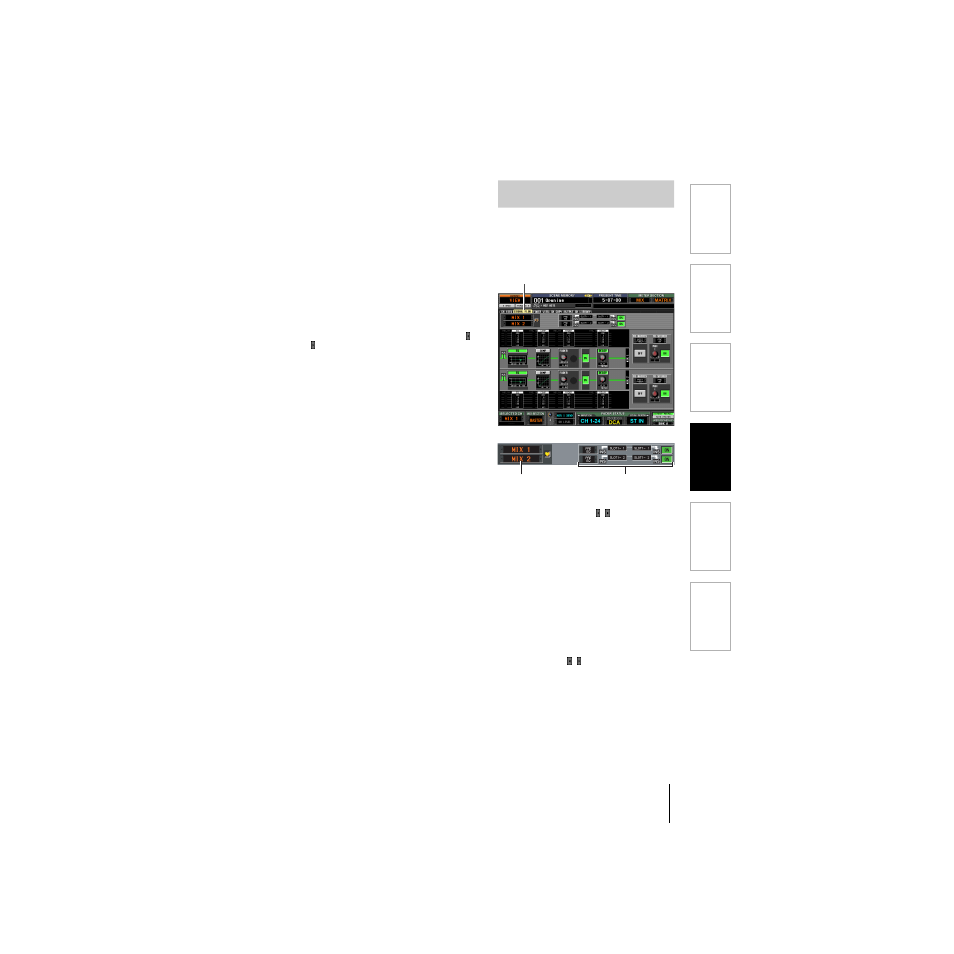

Pantalla SIGNAL FLOW
(flujo de señal)
SIGNAL FLOW
1
2
