Troubleshooting and repair, Polhemus module horizontal mounting shelf – Lincoln Electric VRTEXTM 360 SVM200-A User Manual
Page 105

POLHEMUS MODULE
HORIZONTAL
MOUNTING
SHELF

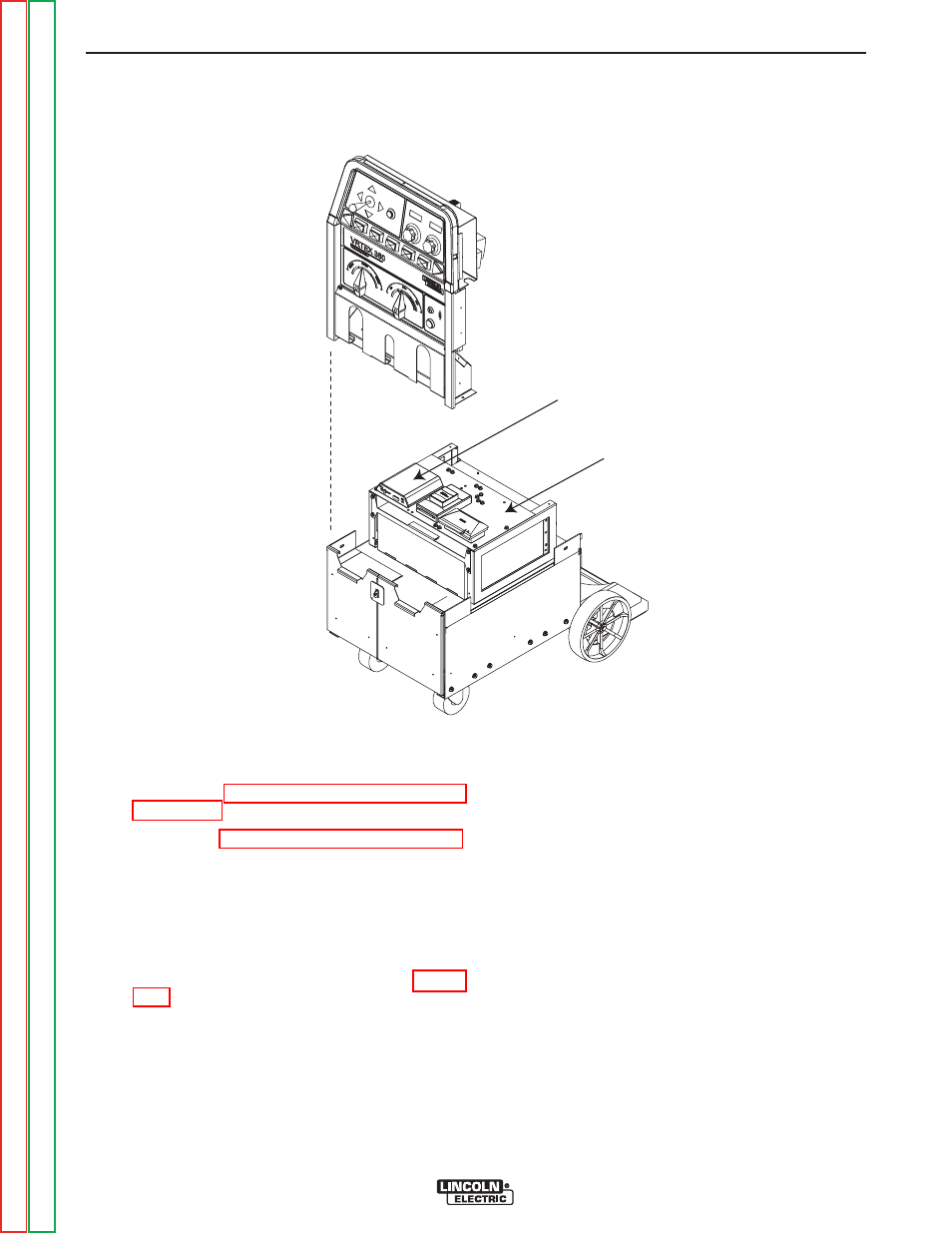

FIGURE F.17 – POLHEMUS MODULE LOCATION
POLHEMUS MODULE REMOVAL AND REPLACEMENT
PROCEDURE (continued)
REMOVAL PROCEDURE
1. Remove input power.
2. Perform the Monitor and Pedestal Removal
3. Perform the Case Cover Removal Procedure.
4. Locate the Polhemus Module. See Figure F.17.
5. Label all cables and connections for reassem-
bly. See Wiring Diagram.
6. Remove the five associated cables connected
to the Polhemus Module. Note and label the
locations before disconnecting. See Figure
F.18
7. Carefully remove Polhemus Module from hori-
zontal mounting shelf. See Figure F.17.
NOTE
: The Polhemus board is secured to the hor-
izontal mounting shelf with Hook & Loop
mounting pads.
TROUBLESHOOTING AND REPAIR
F-48
F-48
VRTEX
TM
360
