69 Appx. B

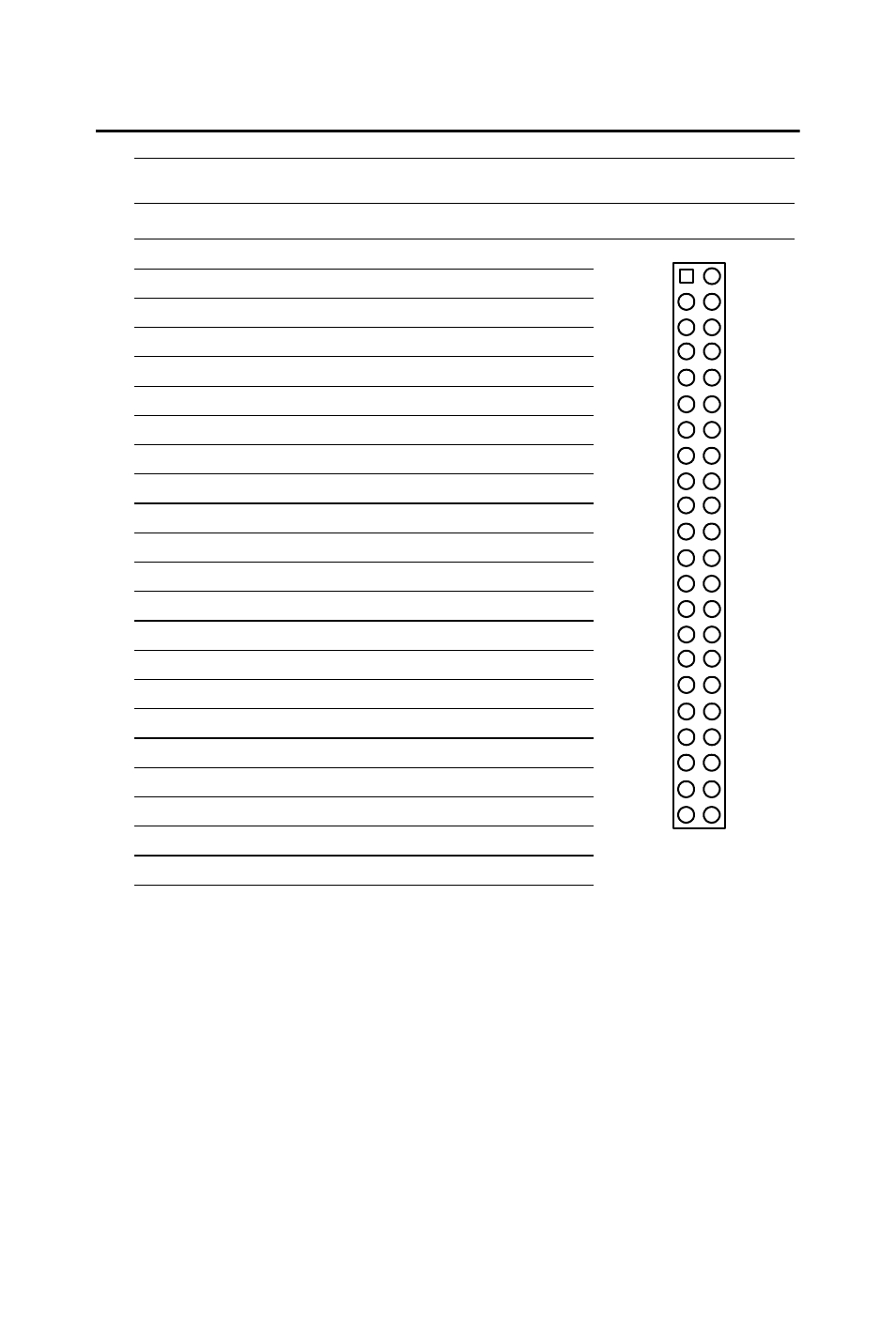

B.4 Secondary IDE Connector(Slave) (CN7)
Table B.4: Secondary IDE connector (CN7)
Pin Signal Pin Signal
1 IDE RESET 2 GND
3 D7 4 D8
5 D6 6 D9
7 D5 8 D10
9 D4 10 D11
11 D3 12 D12
13 D2 14 D13
15 D1 16 D14
17 D0 18 D15
19 GND 20 NC
21 REQ 22 GND
23 IOW 24 GND
25 IOR 26 GND
27 READY 28 Cable Select
29 DACK 30 GND
31 IRQ14 32 NC
33 A1 34 ATA check
35 A0 36 A2
37 CS1# 38 CS3#
39 Active 40 GND
41 +5V 42 +5V
43 GND 44 NC
2
44 43
1
3
4
42 41
