1529 Chub-E4 Thermometer Readout
User’s Guide

24

Channel 1

Channel 2

Connecting 4-wire probes

Channel 1

Channel 2

Connecting 3-wire probes

Channel 1

Channel 2

Connecting 2-wire probes

Shield

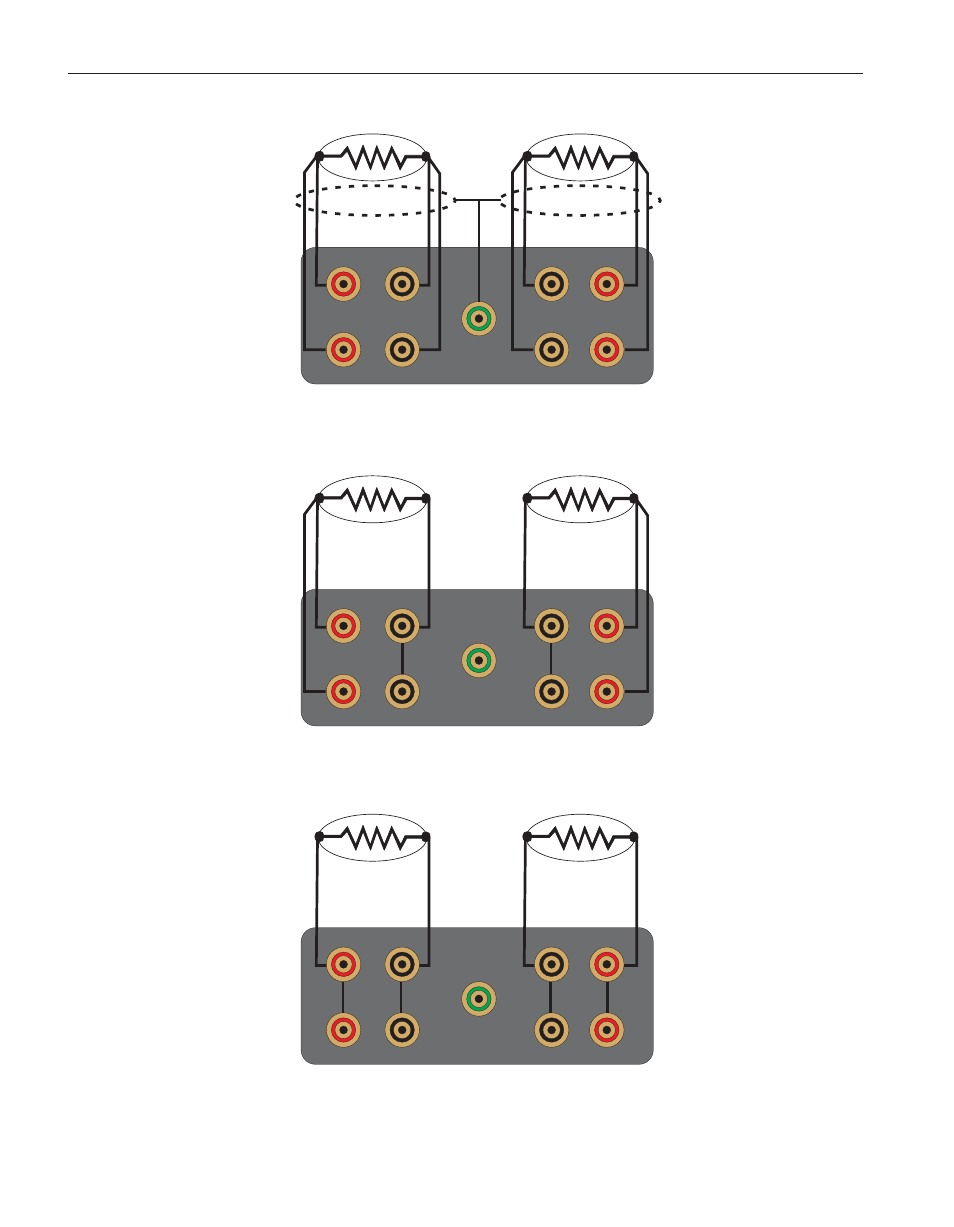

Figure 5 Probe Connection Wiring Diagram
