13 598-1233-03
Instale el detector de movimiento en el otro
interruptor
Quite y desconecte el interruptor viejo. Nota:
Si no sabe cuál es el alambre común, etc., en los
pasos que siguen, conecte los alambres lo mejor
que pueda y haga luego la prueba que se indica
en la página siguiente. Los siguientes pasos están
en el mismo orden que los números del esquema
de conexiones (vea la Figura 3).
1. Conecte el alambre verde del detector de
movimiento al alambre de conexión a tierra
de la casa.
2. Conecte el alambre marrón del detector de
movimiento al alambre puente del interruptor
remoto.
3. Conecte el alambre rojo del detector de mo-
vimiento al alambre sin puente que viene del
interruptor remoto.
4. Conecte el alambre negro del detector de
movimiento al alambre común retirado del
interruptor reemplazado.
IMPORTANTE: Antes de instalar el detector
en la caja de empalmes, asegúrese que no haya
alambre expuesto en cada conexión.
5. Monte el detector en la caja de empalmes con
los dos tornillos de montaje provistos (vea la
Figura 4).
6. Conecte el disyuntor.

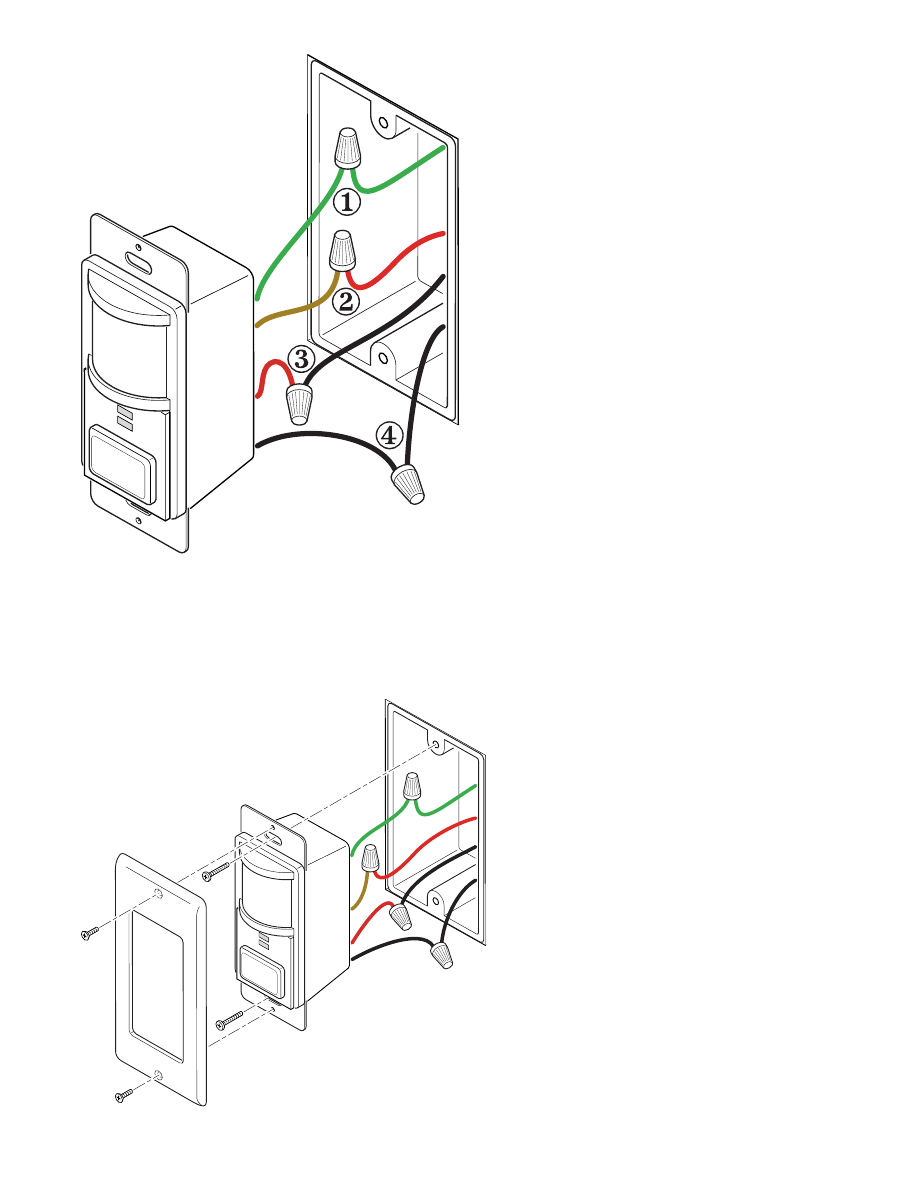

Figura 3 - Cableado del interruptor de pared
6108
Figura 4 - Montaje del interruptor de pared 6108
