16 598-1360-00
FOnCtiOnnement
Note: Après mise en circuit, attendre enfiron
1 1 /
2
minute pour que l’étalonnage du circuit
soit complété.

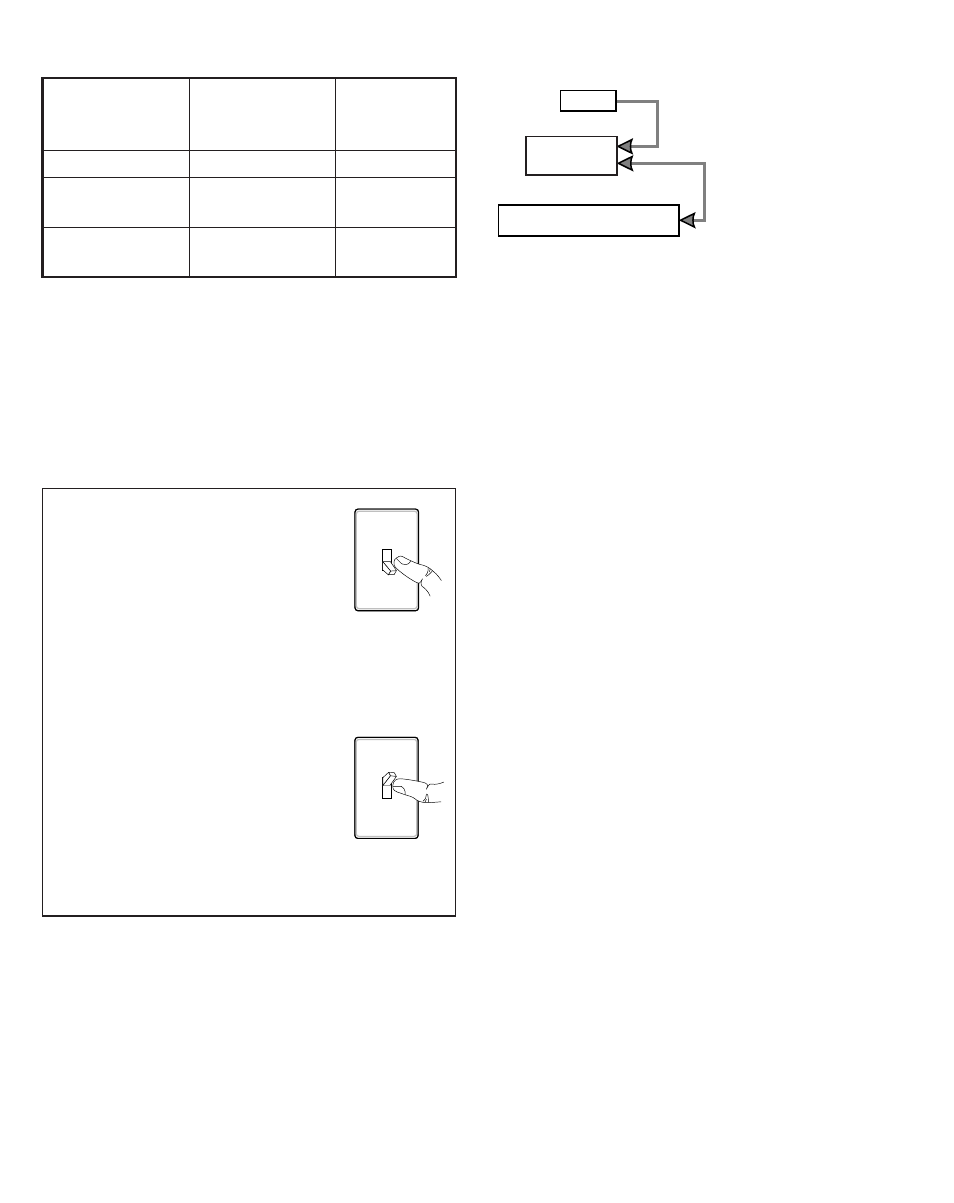

Mode: Temps en
circuit:
En fonction:
jour nuit
essai 5 secondes x x
sécurité 1, 5 ou 10
minutes
x
Contournement
manuel Jusqu’au matin* x
Placer l’interrupteur ON-
TIME à 1, 5 ou 10 minutes
... à nouveau
en circuit
hors circuit
pendant
1 seconde,
puis ...
rÉsumÉ Du mODe De COmmutatiOn
Mettre l’interrupteur
hors circuit pendant
une seconde, puis le
remettre en circuit
* Si vous ne savez plus dans quel mode se trouve
l’appareil, couper l’alimentation pendant une minute
puis la rétablir. Après le délai d’étalonnage, la com-
mande passera en mode SÉCURITÉ.
PRIORITÉ MANUELLE
AUTO
TEST
*Repasse en mode Sécurité au matin.
Le mode Contournement manuel
peut être activé seulement en
soirée, lorsque le commutateur
ON-TIME est à la position 1, 5
ou 10 Minutes.
Fermez l’interrupteur d’éclai-
rage pendant une seconde,
puis ouvrez-le pour passer du
mode SÉCURITÉ au mode
CONTOURNEMENT MANUEL.
Pour retourner au mode SÉ-
CURITÉ :
• Fermez l’éclairage pendant une
minute, avant de le rallumer,
ou…
• L’appareil repassera automati-
quement au mode SÉCURITÉ
au lever du jour.
mODe COntOurnement manueL
MODE
SÉCURITÉ
FiChe teChnique
Portée ......................... Jusqu’à 21 m (70 pi) [Varie
selon la température am-
biante].
Angle de détection ...... Jusqu’à 180°
Charge électrique ....... Éclairage incandescent de
300 watts maximum (jusqu'à
150 watts maximum pour cha-
que porte-ampoule) ou DEL
de 10 watts maximum (jusqu'à
5 watts maximum pour cha-
que porte-ampoule).
Type d’ampoule .......... Éclairage incandescent de
tungstène à PAR38 de 150
watts maximum ou modèle
2003LEDP38-65K à DEL de
5 watts.
Courant requis ............ 120 V c.a., 60 Hz
Modes de
fonctionnement ........... ESSAI, SÉCURITÉ et
CONTOURNEMENT MA-
NUEL
Minuterie de
fonctionnement ........... 1, 5 ou 10 minutes
Minuterie d’essai......... 5 secondes
Minuterie de contournement
manuel ........................ Jusqu’au matin
Portée ......................... Réglable
