14 598-1360-00

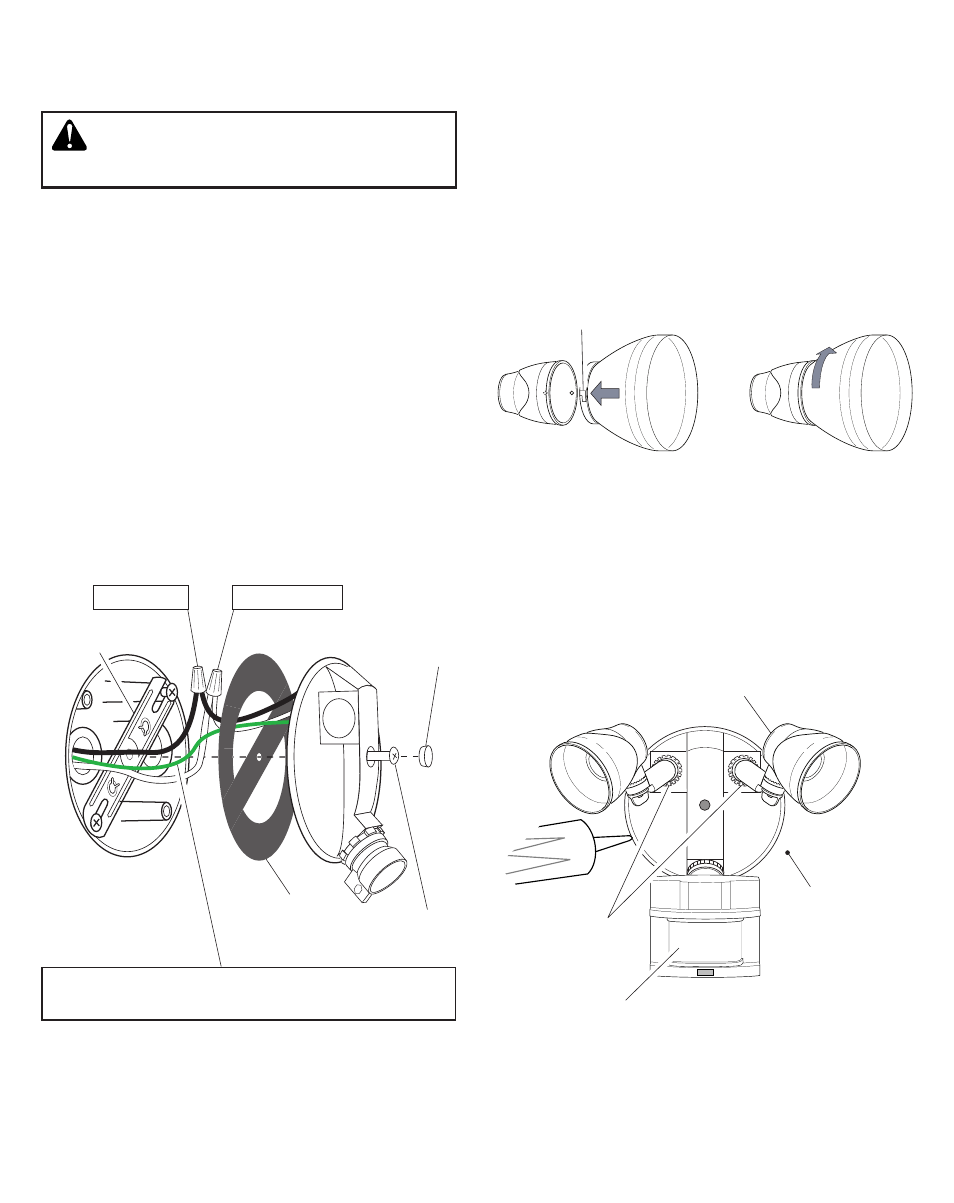

CâBLage De La COmmanDe
D’ÉCLairage
mise en garDe : Coupez l’alimentation
au disjoncteur ou au fusible.
mOntage De La COmmanDe
D’ÉCLairage
1. Aligner le couvercle de la commande d’éclairage
avec sa garniture de joint. Fixer avec la vis de
montage.
2. Aligner les trois fentes de l'enveloppe décorative
avec les broches de fixation de la douille. Pousser
l'enveloppe et la faire tourner dans le sens horaire
pour la verrouiller. Répéter l'opération pour l'autre
enveloppe.
Pour éviter les dommages et les chocs électriques dыs
а l’eau, garder les porte-lampes 30° sous l’horizontale.
5. Ajuster les porte-lampes en desserrant les écrous
de blocage, mais ne pas faire tourner les porte-
lampes de plus de 180° par rapport au réglage
d’usine. Ne pas trop serrer les lampes dans les
porte-lampes.
Garder les lampes
au moins 25 mm
du capteur. Ne
pas permettre aux
lampes de mas-
quer la lentille.
3. Poussez le bouchon de caoutchouc fermement
en place.
4. Si vous ne pouvez pas utiliser une boîte de jonc-
tion pour milieu humide, calfeutrez la surface de
montage de la plaque murale avec un scellant
silicone.
1. Enlever l’appareil d’éclairage existant.
2. Installer la bride de montage comme indiqué
avec deux vis correspondant à votre boîte de
jonction.
3. Le crochet en plastique peut peut servir à sup-
porter le luminaire pendant le câblage. Le petit
bout du crochet en plastique peut être inséré
dans le trou au centre de la plaque de couverture.
Ensuite, le petit bout est inséré dans une des
fentes de la barre de montage.
4. Faire passer les fils de la commande d'éclairage
par le trou de la garniture.
5. Torsader les fils de la boîte de jonction avec ceux
de la commande d’éclairage. Les fixer ensemble
à l’aide de serre-fils.
Blanc /Blanc noir / noir
raccorder le fil de terre de la boîte de jonction à la
vis de terre (verte) sur l'appareil.
Garniture de joint
Bride de montage
Vis de
Montage
Bouchon de
Caoutchouc
Fente dans l'enveloppe
Lentille
Contre écrous
