El montaje ecuatorial le permite inclinar el eje de rotación del telescopio para poder buscar las estrellas al cruzar el
firmamento. El montaje PowerSeeker es un montaje ecuatorial de diseño alemán que se coloca en el cabezal del
trípode. Para colocar el montaje:
1.
Saque el montaje ecuatorial de la caja (Figura 2-8). El montaje tiene el perno de bloqueo de la latitud
colocado en éste (Figura 2-27). El tornillo de ajuste de la latitud se ajusta al orificio roscado del montaje
como se muestra en la Figura 2-10.
2.
El montaje se colocará en el cabezal del trípode, específicamente en el mecanismo con perno ubicado debajo
de dicho cabezal (Figura 2-7). Empuje el montaje (la gran parte plana con un pequeño tubo sobresaliendo) en
el orificio central del cabezal del trípode hasta nivelarlo y mantenerlo fijo. A continuación, pase la otra mano
por debajo del cabezal del trípode y gire el botón hacia la izquierda para enroscarlo en la parte inferior del
montaje. Continúe girando hasta que esté bien apretado. El ensamblado completo del montaje en el trípode
se puede ver en la Figura 2-9.

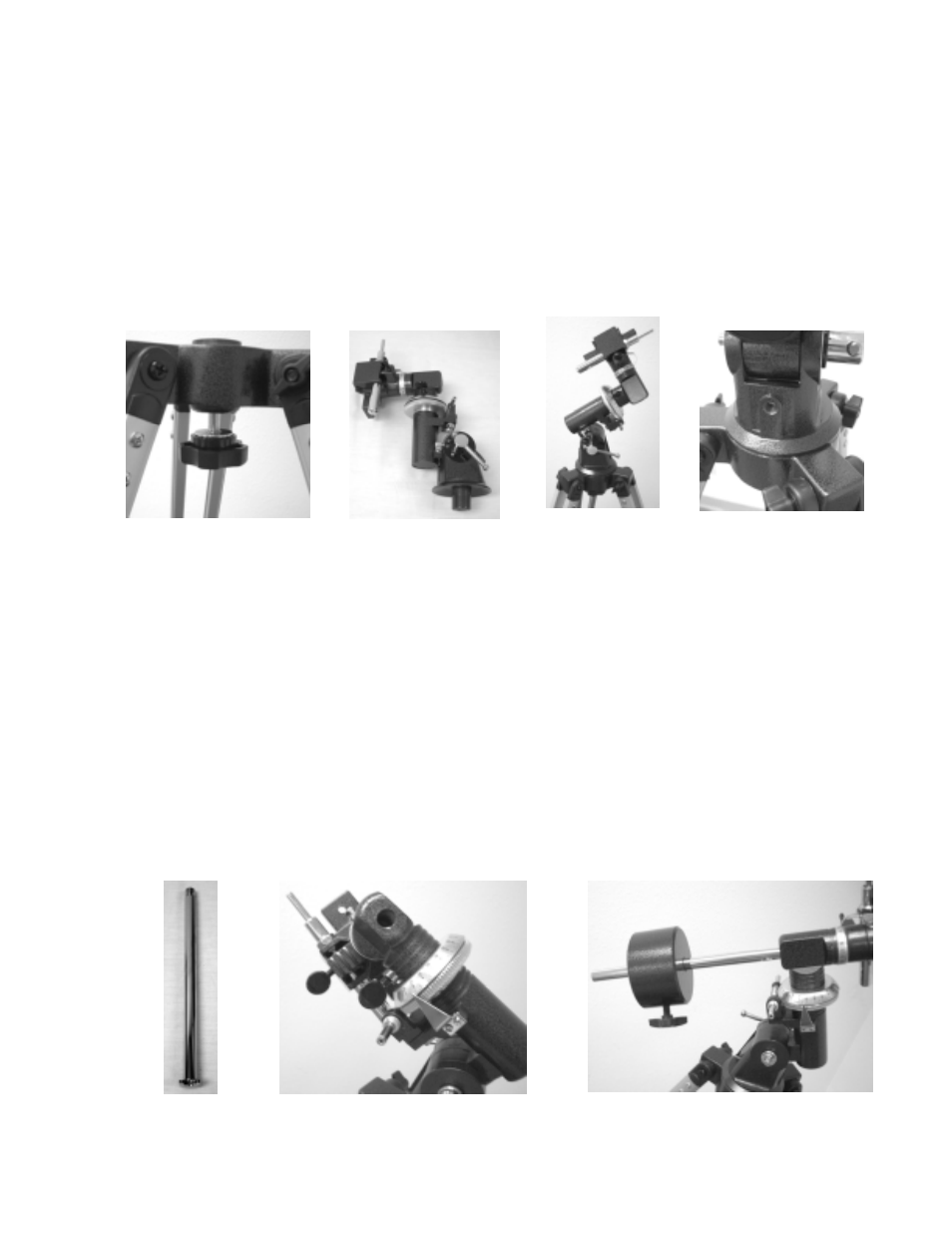

Figura 2-7 Figura 2-8 Figura 2-9 Figura 2-10
I
I
n
n
s
s
t
t
a
a
l
l
a
a
c
c
i
i
у
у
n
n
d
d
e
e
l
l
a
a
b
b
a
a
r
r
r
r
a
a
d
d
e
e
c
c
o
o
n
n
t
t
r
r
a
a
p
p
e
e
s
s
o
o
y
y
l
l
o
o
s
s
c
c
o
o
n
n
t
t
r
r
a
a
p
p
e
e
s
s
o
o
s
s
Para equilibrar correctamente el telescopio, el montaje viene con una barra de contrapeso y uno o dos contrapesos
(según el modelo). Para instalarlos:
1.
Quite el tornillo de seguridad de la barra de contrapeso (en el extremo opuesto de la barra roscada) girándolo
hacia la izquierda (vea la Figura 2-11).
2.
Instale los tornillos grandes de la barra de contrapeso en el orificio roscado del eje “DEC.” del montaje y gire
hacia la derecha
(vea la Figura 2-12) hasta que estén bien apretados. Ahora ya está listo para colocar el
contrapeso o los contrapesos.
3.
Oriente el montaje de forma que la barra de contrapeso apunte hacia el suelo.
4.
Afloje el botón de bloqueo en el lateral del contrapeso de forma que los tornillos no sobresalgan por el
orificio central del contrapeso.
5.
Deslice el contrapeso hasta la mitad de la barra y apriete bien el botón de bloqueo. La orientación correcta del
peso se muestra en la Figura 2-13.
6.
Deslice el segundo contrapeso (si su modelo lo tiene) en la barra de contrapeso hacia arriba y junto al
primero, y asegúrelo bien.
7.
Vuelva a poner el tornillo de seguridad y enrósquelo bien. El ensamblado completo se muestra en la Figura 2-13.
Figura 2-11 Figura 2-12 Figura 2-13
