Affichage A B C D E
75"
55.19"
(1400mm)
23.62"
(600mm)
33.93"
(862mm)
11.81"
(300mm)
5.36"
(136mm)
A
C E
Affichage Gabarit des trous de montage Taille des vis pour le support de fixation
75"
VESA 1400 x 300mm
VESA 1400 x 600mm
Quatre M8 x 16mm max.
Préparation de l’écran pour le montage
Installez les cordons avant de procéder au montage de l’écran. Le panneau d’entrée peut être
obstrué après le montage de l’écran.
Une solution de montage non incluse est vendue séparément. Contacter votre représentant
Peerless-AV pour obtenir une solution de montage extérieur assigné pour votre utilisation particulière.
Pour votre sécurité, installer uniquement un support de montage extérieur assigné pour l’utilisation
prévue et qui supporte le poids de l’appareil. Pour un montage extérieur, utiliser des supports
de montage respectueux de l’environnement appropriés pour garantir la longévité dans les
environnements hostiles.

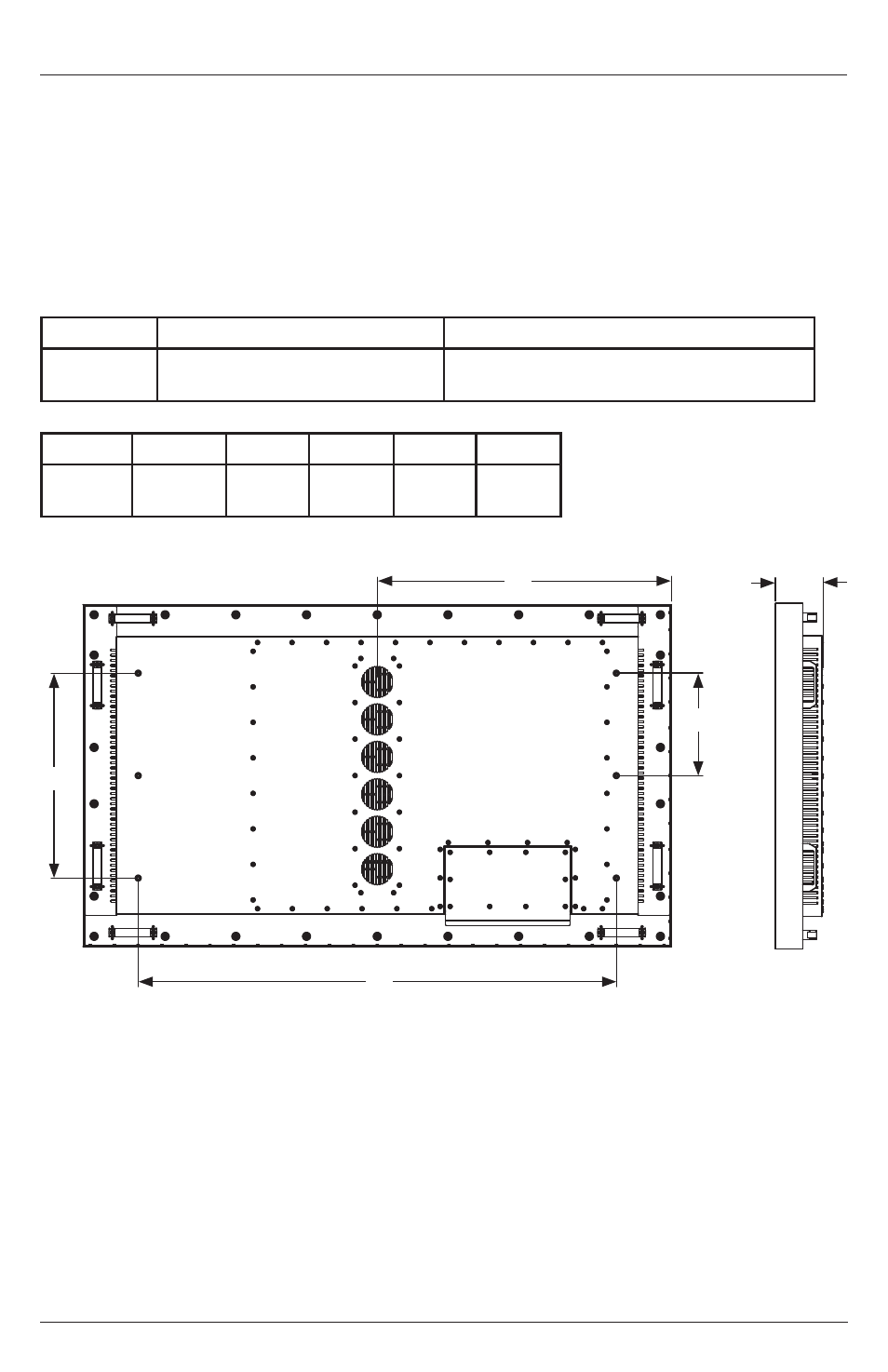

Consultez le tableau ci-dessous pour déterminer les spécifications de montage de votre écran:
VUE
LATÉRALE
VUE ARRIÈRE
