Fuente Eléctrica
La pantalla tiene que estar conectada a un tomacorriente de la red de suministro eléctrico que tenga
una conexión protectora a tierra.
El enchufe de conexión a la red se usa como dispositivo desconector y debe poderse alcanzar con
facilidad.
La instalación eléctrica se debe realizar de acuerdo con las partes pertinentes del Capítulo 8 de
ANSI/NFPA 70.
Las antenas para exteriores no se deben colocar cerca de líneas eléctricas aéreas ni de circuitos
eléctricos.
Si se conecta una antena externa al receptor, verifique que el sistema de antena tenga una conexión
a tierra para protegerlo contra las subidas de voltaje y las cargas estáticas acumuladas. La Sección
810 del Código Eléctrico Nacional, ANSI/NFPA N. o 70-1984, proporciona información respecto a: la
conexión a tierra adecuada para los mástiles y las estructuras de soporte, la conexión a tierra del
cable de acometida a la unidad de descarga de una antena, el tamaño de los conectores a tierra, la
ubicación de la unidad de descarga de una antena, la conexión a electrodos de conexión a tierra y
los requisitos del electrodo de conexión a tierra.
Esta pantalla opera con una corriente alterna de 100-240 voltios de 50-60 Hz. Nunca conecte la
pantalla a una corriente directa ni de otro voltaje que no sea el especificado.
Para prevenir una descarga eléctrica de la pantalla, no la utilice con una extensión eléctrica, un
receptáculo u otro tomacorriente, a menos que las clavijas y el terminal de conexión a tierra se
puedan insertar completamente para prevenir que las clavijas queden expuestas.
Todas las líneas secundarias se tienen que pasar por conductos con conexión a tierra y se tienen
que mantener separadas de la línea de corriente alterna.
INSTALACIÓN Y REQUISITOS ELÉCTRICOS DEL SISTEMA
Código Eléctrico
Nota: Para el instalador del sistema de pantalla: Este recordatorio es para llamar la atención al
Artículo 820-44 del Código Eléctrico Nacional, que proporciona guías para conexiones adecuadas a
tierra, particularmente, especifica que el cable de conexión a tierra debe estar conectado al sistema
de conexión a tierra de las instalaciones. El tomacorriente debe estar instalado cerca del equipo y
debe poderse alcanzar con facilidad.
Nota: La instalación debe incorporar un protector eléctrico externo aprobado por UL para un voltaje
máximo de 2500 V o menos, para redes de suministro eléctrico de 150-300 V c.a. instalado de
acuerdo con el Artículo 285 del ANSI/NFPA 70 o los códigos locales pertinentes.

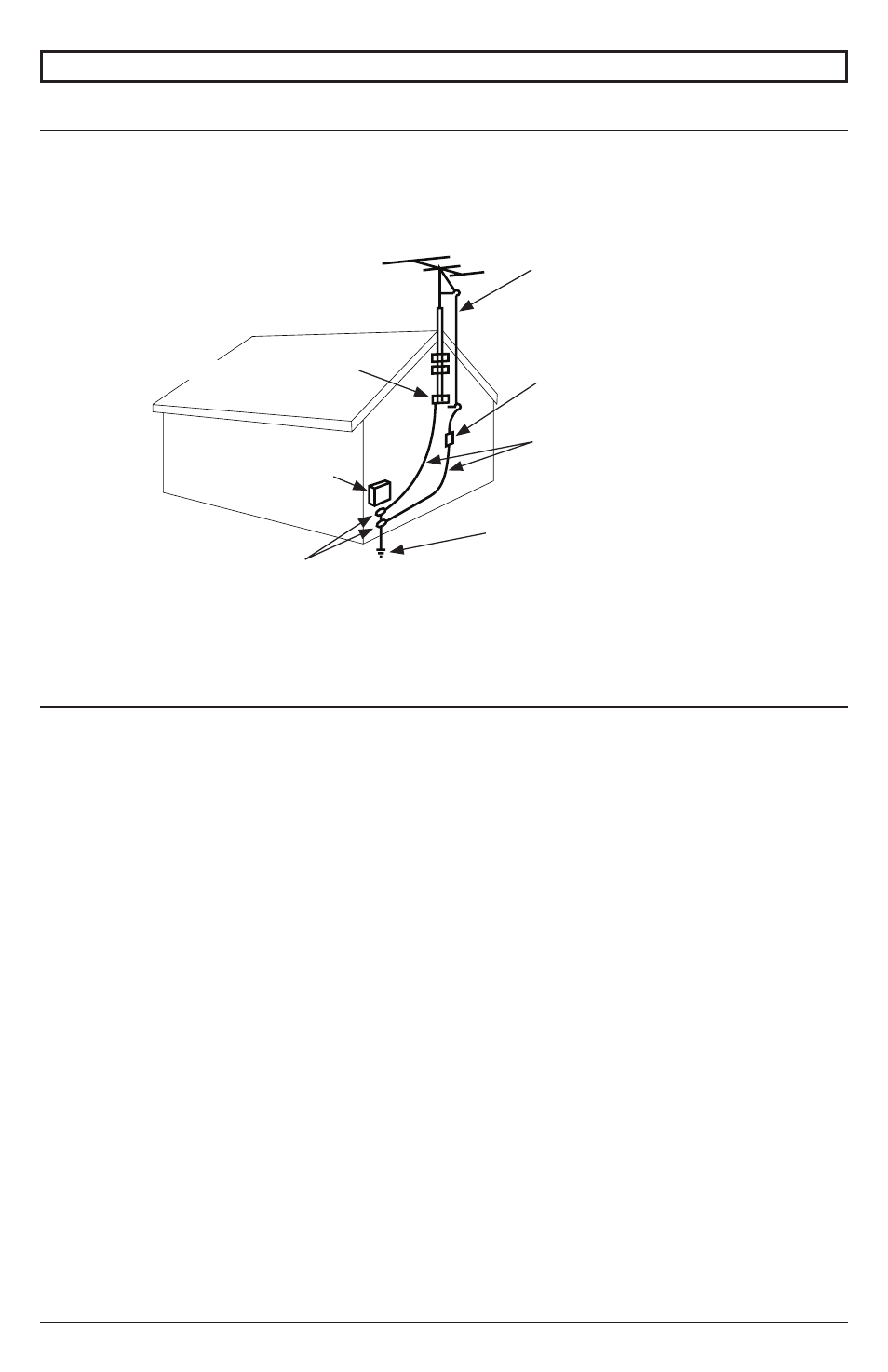

Unidad de descarga de la antena
(Sección 810-20 del NEC)
NEC - Código Eléctrico Nacional
Abrazadera de conexión a tierra
Equipo de
servicio eléctrico
Abrazaderas de conexión a tierra
Sistema de electrodo de conexión
a tierra del servicio eléctrico (NEC
Artículo 250 Parte H)
Conductores de conexión a tierra
(Sección 810-21 del NEC)
Cable de acometida de la antena
