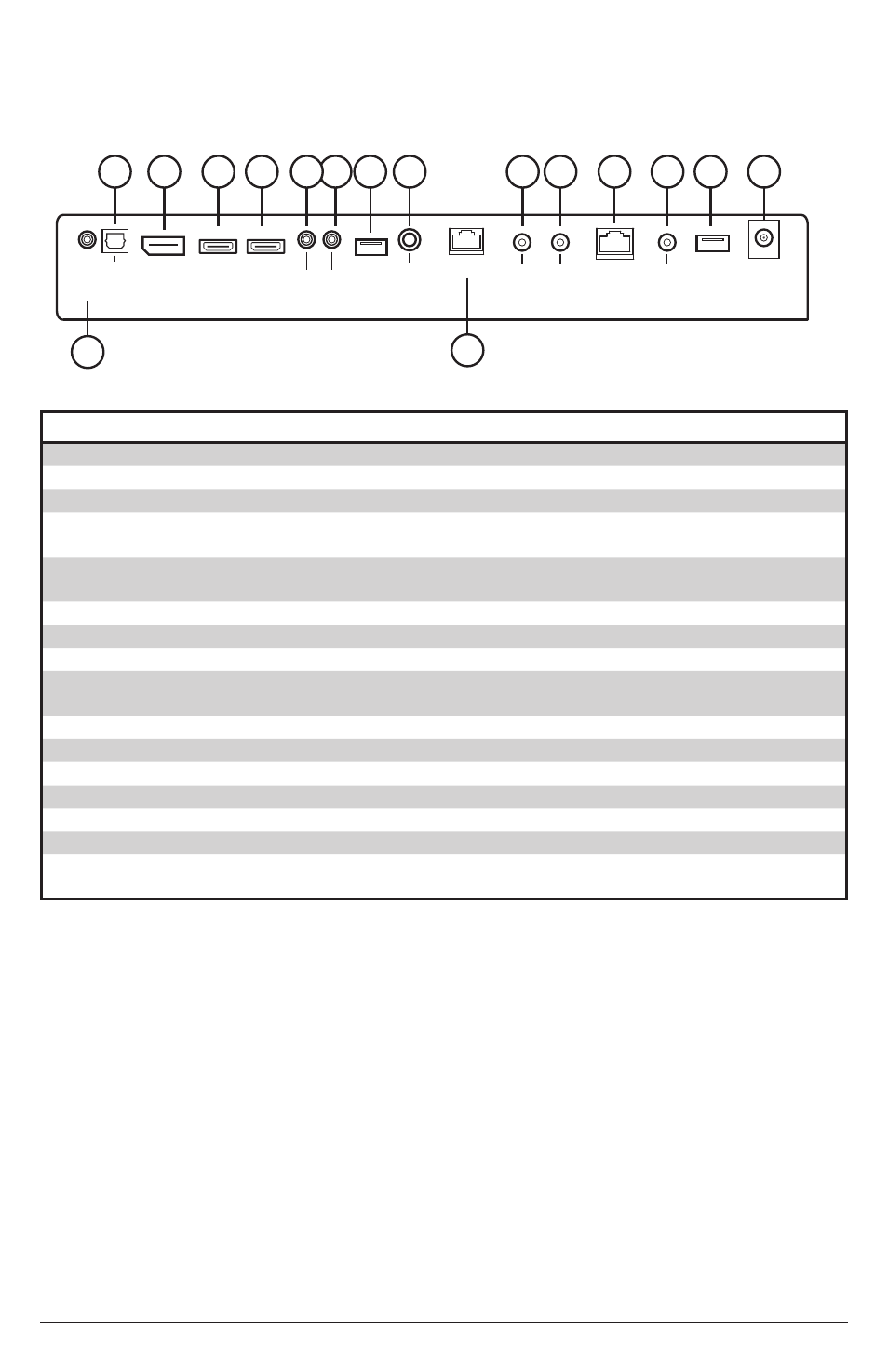

Câbles de Connexion
Branchez les périphériques source sur l’entrée appropriée de l’écran. Effectuez toutes les connexions
avant d’allumer l’écran. Le port de données USB 2.0 est réservé au service et aux médias. Pour une
alimentation 5VDC, utilisez le port d’alimentation 5VDC.
Type de connexion Description
1 Sortie audio analogique Fournit la puissance de sortie stéréo analogique
2 Sortie audio numérique S/PDIF Supporte l’audio numérique
3 Entrée du port de l’écran Supporte l’AV numérique Haute définition
4 Entrée HDMI2 Supporte l’AV numérique Haute définition / la fonction ARC
(canal de retour audio) / peerConnect (CEC)
5 Entrée HDMI1 Supporte l’AV numérique Haute définition / peerConnect
(CEC)
6 Mini entrée AV Supporte la vidéo composite et le son Stéréo
7 Mini composante Supporte la vidéo composante et le son Stéréo
8 Entrée USB 2.0 Supporte Texte / Photo / Vidéo ; mise à jour de micrologiciels
9 Entrée de la rallonge de lumière
ambiante
Capteur de lumière ambiante vendu séparément
10 Entrée rallonge IR Supporte l’amplificateur IR inclus
11 Sortie répéteur IR Émetteur IR /répéteur vendu séparément
12 Port LAN Supporte le contrôle et la surveillance du réseau*
13 Entrée RS232C Supporte le contrôle sériel de l’écran, l’entrée
14 Sortie CC 5V Fournit CC S5V, 2,4A
15 Sortie Courant continu 12V Fournit CC 12V, 2,5A
16 HDBaseT Prend en charge la vidéo et l’audio non compressées ; le
contrôle et le réseau ne sont pas pris en charge.
*Visitez la page produit à www.peerless-AV.com pour télécharger les Instructions de contrôle.
AUDIO
OUT
SPDIF Dp HDMI 2
(ARC)
HDMI 1 USB ALS
MINI
AV IN
MINI
Component
IR IN IR OUT RS232 HDBaseT 12V 2A
OUT
USB
5V 3.5A
OUT
LAN
4 5 15
16
14 13 12 11 10 7 9 3 2
1
8 6
